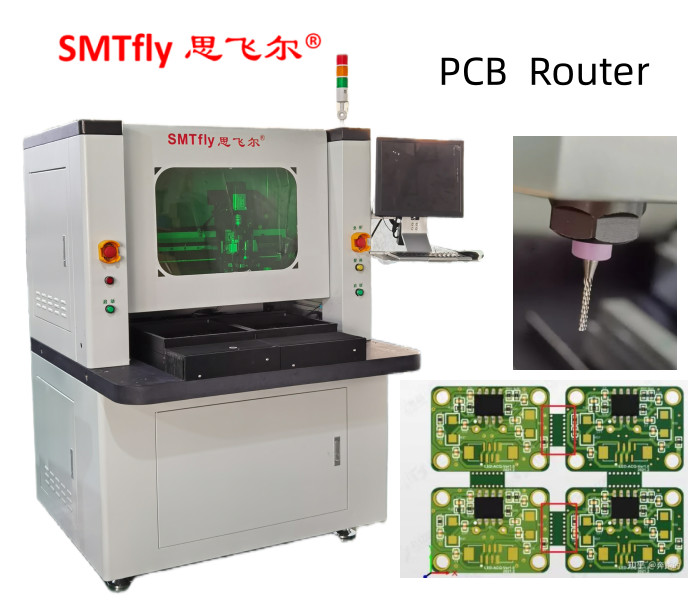

Roteador de separador de PCB por 12 meses Garantia e formação no exterior
1. PCBSeparaçãoCaracterísticas do roteador
1.X10 zoom-in imagem torna a programação mais fácil e aumentar a precisão do ajuste de ponto.
2Duas mesas deslizantes permitem o movimento de entrada e saída simultâneos para reduzir o tempo de fixação para uma melhor produtividade.
3.AUTO MARK sistema de deslocamento. Imagem CCD poderia verificar e simular o caminho ou roteamento para reduzir erros desnecessários antes do corte.
4. Tem roteamento bit tempo de vida de verificação e sistema de alarme para lembrar o operador para mudar bits de roteamento quando ele termina 120M corte.o meio 2mm cortar o segundo ponto de fresagem, os últimos 2mm cortar o terceiro ponto de fresagem para aumentar a sua vida útil.
5A imagem CCD poderia verificar e simular o caminho ou o roteamento para reduzir erros desnecessários antes do corte.
2Roteador de desmontagem de PCB Vantagens
1- Utilizando um dispositivo de duplo deslizamento no lugar, reduzir os tempos de espera de corte, aumentar a capacidade de produção.
2. Evite flaps artificiais causados por rachaduras de estanho e danos em partes e outros problemas.
3- Evite o uso de uma peça contundente ou dobrada, produzida por esforço mecânico.
4Adequado para o corte de arco e linha de chapas acabadas.
5. Adequado para pequenos pedaços do corte final, placa de base de um telefone móvel, PDA, cartão de interface do PC, etc.
3Lista de peças do roteador de desmontagem de PCB
| I. Ferramentas | |
| Espinha | Espinha KAVO |
| CCD | Câmeras industriais Sony 520 |
| Lentes | Computador EX2C |
| - Vai-te lixar. | Importações de parafusos de esferas de terra de precisão TBI |
| Guia | HIWIN alargamento Ferrovia de guia linear importada |
| Motores | Série Jiabao LCF |
| Cartão de controlo de entrada/saída | HFC PCI-9074 |
| Cartão de controlo do condutor | HFC PCI-9074 |
| Cartão de entrada/saída | PCI-9074-64pcs/-38pcs |
| Limpeza estática | Série STATIC-ST401A |
| Computador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interface da máquina | AOC LCD17",Rato Logitech |
| 2. software | |
| Sistema de controlo | Windows XP Professional (Service3, v.3244) |
| Operação GUI | Inglês Windows XP |
| Edição do programa | Em linha |
| Sistema de visão | CCD AOTU offset |
| Sistema de controlo | F1.2.88 versão |
4Roteador de desmontagem de PCB Parâmetros
| Em geral | |
| Dimensões ((W*D*H) | 1370 mm*1650 mm*1450 mm |
| Peso | 650 kg |
| Deslocamento de altura | 60~110 mm |
| Manipulador | |
| Tipo de motor | Série Jiabao |
| Repetibilidade do posicionamento | 0.001 mm |
| Área de trabalho do eixo (max) | 830 mm*580 mm*50 mm |
| Estação de trabalho | |
| Fixação de PCB | padrão, especialização |
| Carregamento/descarregamento de PCB | Manual |
| Tamanho máximo do PCB | 320*320 mm |
| Espessura do PCB (máximo) | 5 mm |
| Instalação | |
| Instalações de rigidez | Utilize a fixação do cliente |
| Fixação de fixação | Máquinas |
| Motor de fusão | |
| Potência | 150 W |
| Espinha | 60000 rpm/min |
| Proteger | Auto-refrigeração por vento |
| Mudança de cortador | Especialização |
| Capacidade de roteamento | |
| Velocidade de corte (max.) | 80 mm/s |
| Velocidade de condução ((max.) | 2500 mm/s |
| Precisão de corte | 0.01 mm |
| Sistema de vácuo | |
| Potência de vácuo | 3.5KW AC 380V |
| Vazio | Plumb |
| Serviços públicos | |
| Potência | 2.0KW AC380V |
| Fornecimento de ar | 4 a 6 kg/cm2 |
| Programação | |
| Edição do programa | Em linha |
| Edição de função | Linha, arco, circular, curva U |
| Armazenamento de programas | HDD |
| Sistema de visão | CCD de cor SONE |
| moedor de moagem | Automação |
| Configuração de vácuo | Automação |
| Monitores da operação | |
| Indicador | Indicador Estado da máquina |
| Verificação de ferramentas | Vida útil da ferramenta de detecção automática, utilização de testes de tempo |
| Proteção do motor | Função de protecção contra sobreaquecimento, sobrecarga e baixa tensão |
| Verificação da sobrecarga do motor | Ter sobrecarga, a linha é normal, função de proteção de baixa tensão |
| Tempo útil da ferramenta | Vida útil da ferramenta de detecção automática, |
| Estatística de dados | Modelo de quadro separado, contagem separada, métodos de contagem diversos |
| Registro de erros | O software registra automaticamente todos os alarmes da memória das máquinas |
| III. Precisão | |
| Precisão do eixo | 0.001 mm |
| Precisão de corte | 0.1 mm |
| IV. Segurança | |
| Proteção da área de trabalho | Com proteção de quatro selos |
| Sensor de porta | Sensor de micro-interrupção da porta de segurança dianteira e traseira (opcional) |
| Botão de parada de urgência |
Porquê escolher-nos?
1) Engenheiros disponíveis para serviços de máquinas no estrangeiro.
Os engenheiros estão disponíveis para serem enviados para países estrangeiros para fazer treinamento de máquinas e oferecer apoio técnico.
2 - Garantia de um ano para as máquinas, excepto para os acessórios.
Construção de estrutura robusta e lâminas de aço japonesas obtiveram boa avaliação e reconhecido por e clientes no exterior.Os clientes só têm de suportar os encargos de frete..
3. Serviço ao cliente eficaz.
Todos nós juntos somos mais fortes e mais sábios do que qualquer um de nós individualmente.comunicam-se eficazmente uns com os outros, fomentar o entusiasmo e participar na tomada de decisões. Ser facilmente acessível aos clientes e fornecer respostas rápidas para resolver os seus problemas e criar valor para os clientes
A técnica madura e o precursor do processo produzem máquinas de alta qualidade.
Como a maior fábrica no sul da China, temos 12 anos de experiência em máquinas de separador de PCB e máquinas de solda.
Nossa equipe de P&D atualiza continuamente as máquinas existentes para atender à tendência de desenvolvimento do mercado
Para mais informações, entre em contacto connosco:
Email: sales@dgwill.com
Wechat/Skype: +86 18166146357
Serviço 24 horas, bem-vindo ao inquérito!
