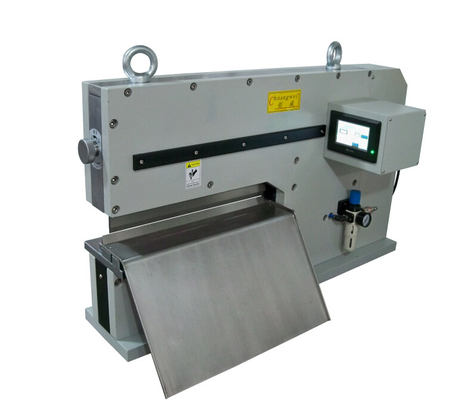

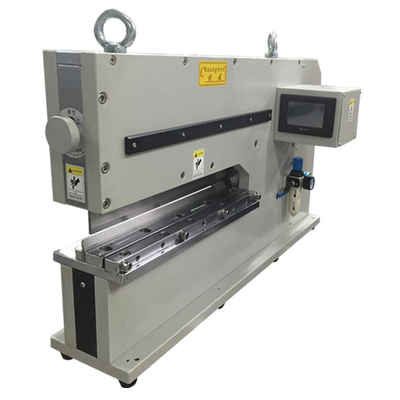

Placas de separação de painéis de PCB lineares com movimento de balanço sem tensão
Especificações do frontel do PCB:
|
Modelo: |
SMTfly- 450 |
|
Duração máxima de corte: |
450 |
|
Máquina de desinstalação de PCB Tamanho: |
780 mmx500 mmx620 mm |
|
Espessura máxima de corte: |
0.3-3.5 mm |
|
Área de trabalho: |
330*220 mm |
|
Peso da máquina de desinstalação de PCB: |
185 kg |
A nossa vantagem competitiva:
Com motor pneumático e comando elétrico
A máquina é acionada pneumaticamente e controlada eletricamente. As máquinas de separador tipo faca reta foram projetadas para separar os painéis pré-cortados cuidadosamente, sem dobra ou tensão.Mesmo
componentes sensíveis de SMD como condensadores de cerâmica não serão danificados pelo processo separado.Devido ao projeto especial das facas também tábuas com componentes altos colocados perto das bordas podem ser separados com segurançaCom base num método comprovado de separação, são utilizadas facas em forma de cunha para cortar os painéis dentro do sulco.Isto permite que as placas de espessura inferior a 1 mm possam ser separadas com segurança e sem criar tensão.
Aplicações:
Cortar placas de base de alumínio, FR4, fibra de vidro, pcba, etc.
Por favor deixe uma mensagem para o e-mail:s1@dgwill.com
Características:
Ideal para PCB espessos
Pode ser utilizado com alumínio, FR4, CEM3 e outros substratos
Seguir o ritmo da produção de volume médio a grande
PCBs flexíveis ou ultrafinos em painéis
PCBs densamente povoados com componentes localizados demasiado perto da linha de pontuação para serem manuseados por depenelers padrão
Alumínio e substratos metalizados (além de FR4, CEM3, etc.)
Os PCBs são separados pelas duas facas em forma de cunha CWVC-450 em um movimento de balanço suave que corta o painel ao longo da linha de pontuação, sem estresse ou dano aos PCBs ou componentes.Mesmo quando as placas de circuito metalizadas são processadas, tais como aqueles povoados com LEDs geradores de calor que exigem camadas internas de metal dissipadores de calor, esta máquina fará facilmente o corte..
O SMTfly-450 pcb depanel também corta PCBs flexíveis e ultrafinos (até 0,5 mm de espessura) limpos, sem rasgar ou rasgar, mesmo quando componentes sensíveis, como condensadores cerâmicos delicados,são montados dentro de 0As superfícies de corte lineares, em vez de circulares, permitem separações mais rápidas sem tensão adicional.

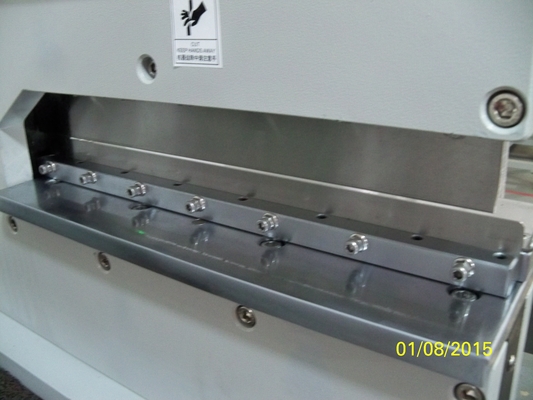

O alinhamento entre as lâminas de corte lineares do CWVC-450 e a linha de pontuação do painel é conseguido através de um botão na parte superior da máquina.A estreita separação entre as lâminas superior e inferior (máximo 4 mm) protege o operador das bordas da lâmina
Vantagens:
1A taxa de corte é uma segmentação por um segundo, controlada por um interruptor pneumático.
2O arranque do conjunto de corte é para passivo, de modo que a tangente de corte e a posição estejam sob controlo seguro.
3Com o corte do tipo não-roller (faca circular, faca reta), não há poeira, não há motor e não há poluição de pó de carbono.
4Com o corte sem esfregar, não há resíduos de metal.
5. A lâmina pode ser usada 600000 vezes sem fonte de alimentação, evitando a perda e mudança de produtos elétricos.
6A máquina utiliza um compressor de ar de 5-7 kg sem um local específico de corte, e é mantida limpa com o óleo anti-ferrugem.
