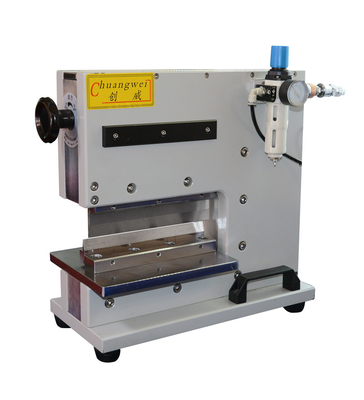

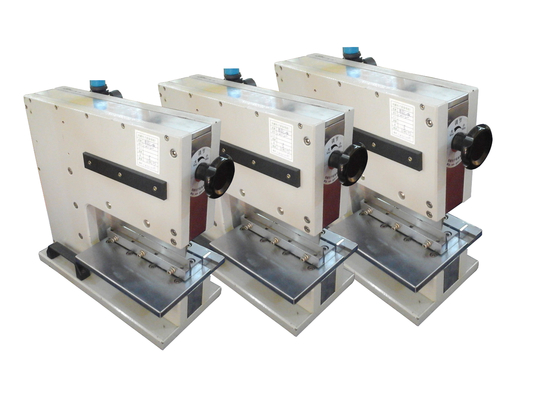

Máquina de protótipo de PCB de corte em V 0,3 mm - 3,5 mm com capacidade de contagem de peças
Ideal para PCB espessos
Pode ser utilizado com alumínio, FR4, CEM3 e outros substratos
Seguir o ritmo da produção de volume médio a grande
PCBs flexíveis ou ultrafinos em painéis
PCBs densamente povoados com componentes localizados demasiado perto da linha de pontuação para serem manuseados por depenelers padrão
Alumínio e substratos metalizados (além de FR4, CEM3, etc.)
Os PCBs são separados pelas duas facas em forma de cunha CWVC-200 em um movimento de balanço suave que corta o painel ao longo da linha de pontuação, sem stress ou danos aos PCBs ou componentes.Mesmo quando as placas de circuito metalizadas são processadas, tais como aqueles povoados com LEDs geradores de calor que exigem camadas internas de metal dissipadores de calor, esta máquina fará facilmente o corte..
Futuros:
Separar placas de até 2,0 mm de espessura (com uma profundidade mínima de 0,5 mm)
Pode ser utilizado com alumínio, FR4, CEM3 e outros substratos, incluindo substratos com camadas internas metálicas
Separa PCBs com componentes localizados até 0,5 mm da linha de pontuação
Seguro para utilização com PCB flexíveis e finos
Unidade pneumática suave e silenciosa com ativação do pedal do pé

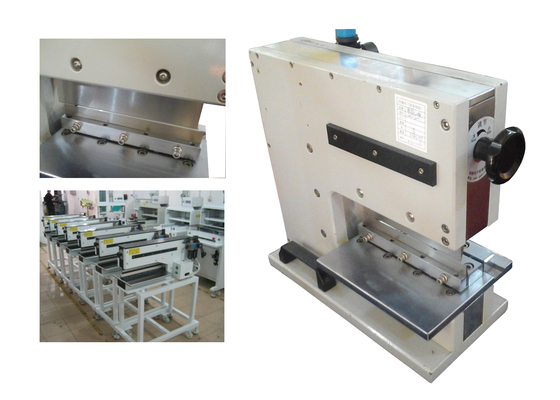

As lâminas lineares em forma de cunha contornam as linhas de pontuação do sulco em v e operam em um movimento de balanço
As tábuas são separadas sem dobrar ou quebrar
Nenhum risco de segurança para o operador, uma vez que nunca há um espaço superior a 4 mm entre as lâminas superior e inferior

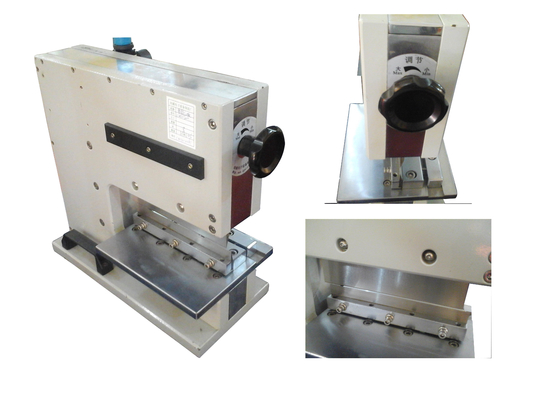

Ajustar lâminas para a linha de pontuação PCB usando botão rotativo
Especificações:
| Modelo | CWVC-200 |
| Comprimento máximo de separação | 200 mm |
| Tamanho da máquina | 620*230*400 mm |
| espessura de corte | 0.3-3.5 mm |
| Peso da máquina | 165 kg |
