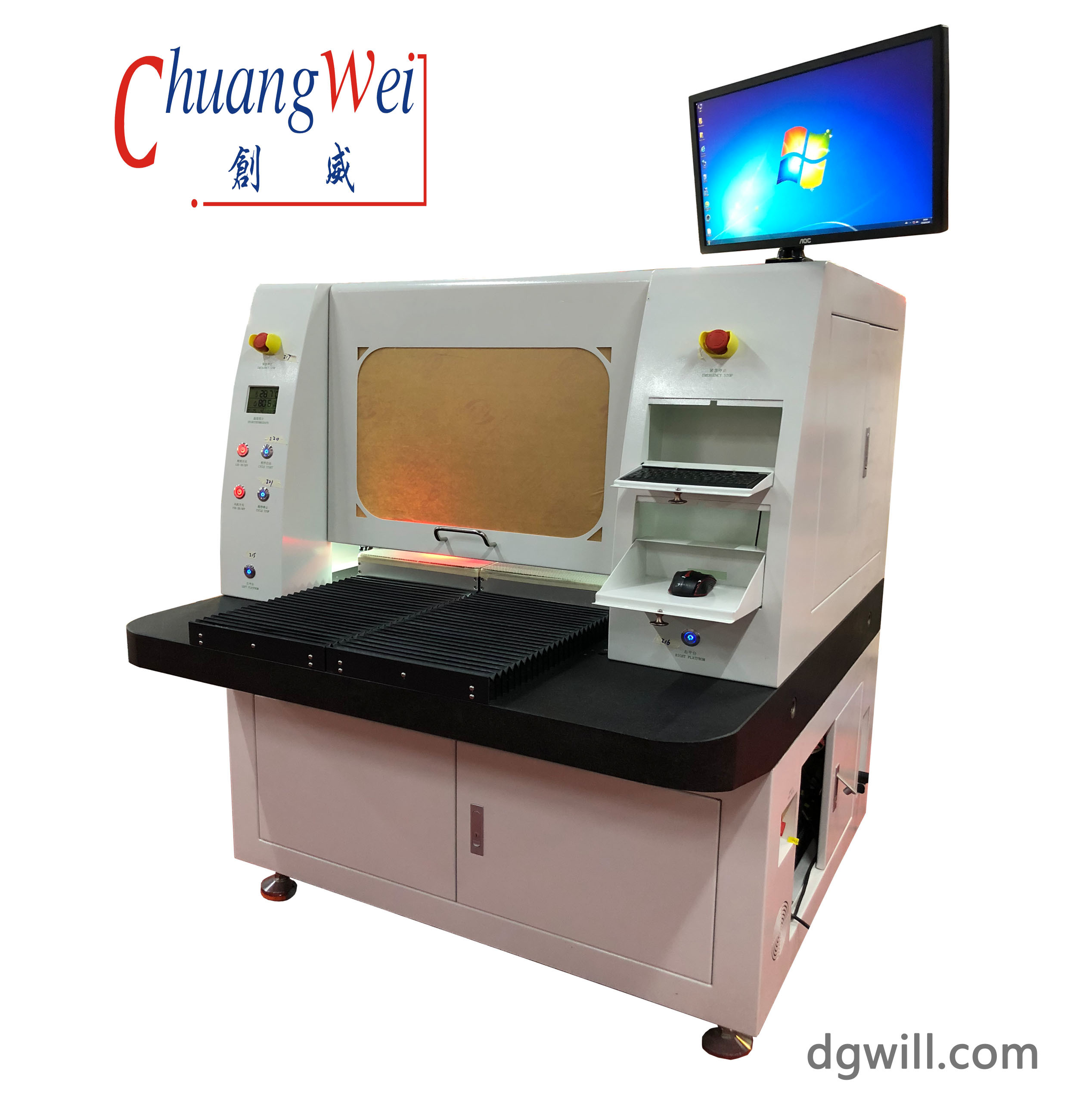

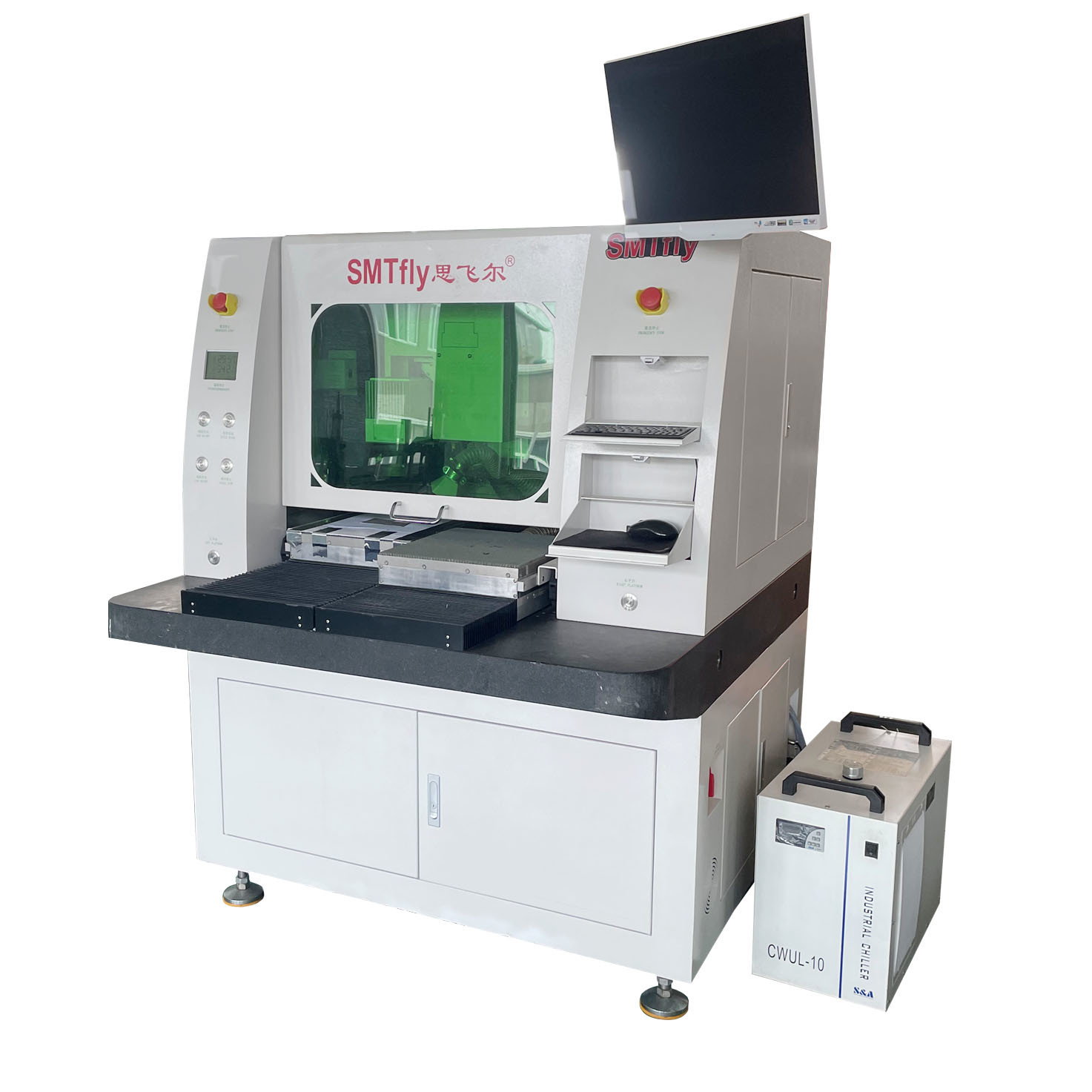

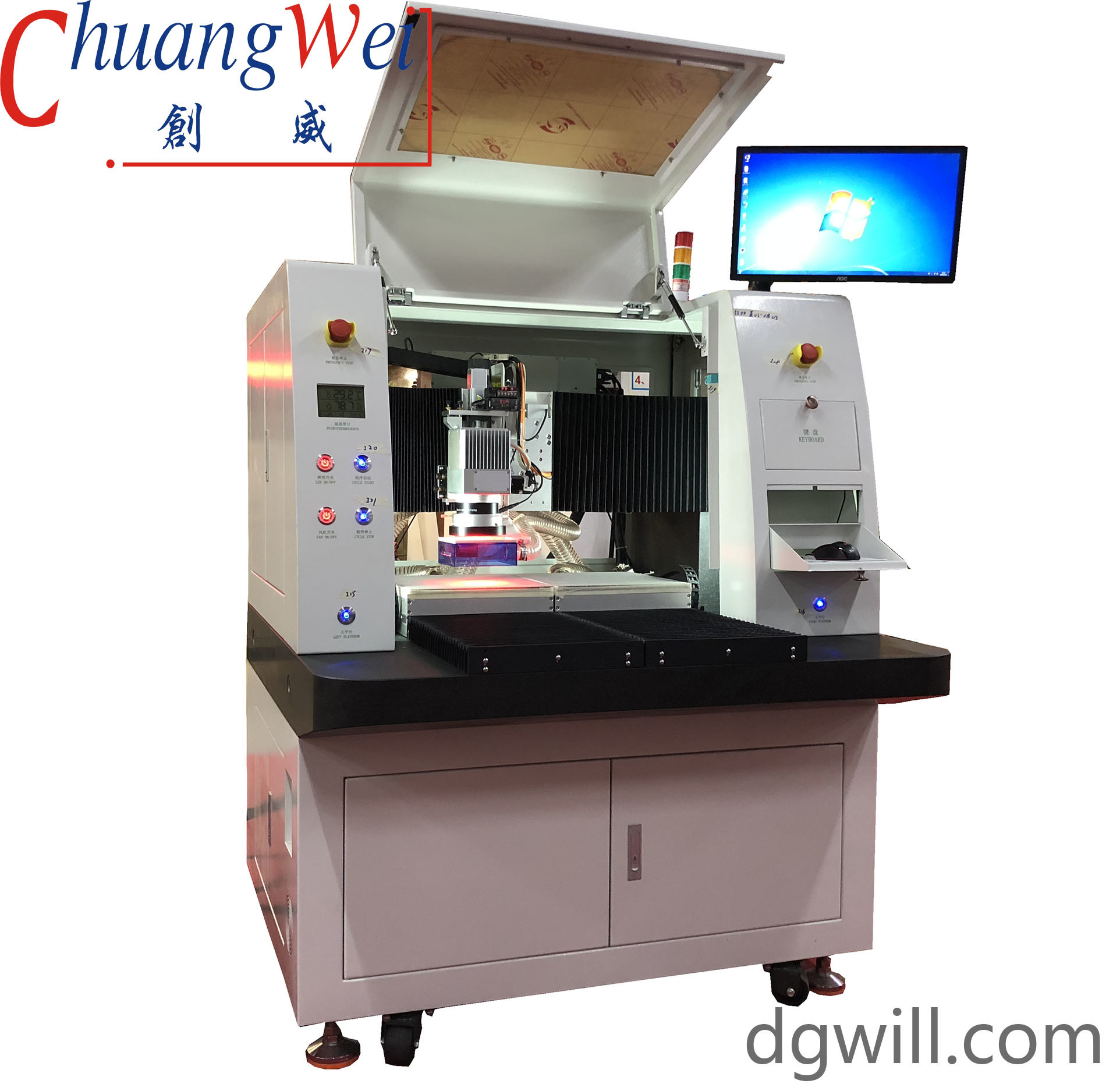

Máquina de corte a laser de PCB de mesa dupla
Máquina de desinstalação de PCB a laser Máquina de desinstalação de lasers UV em estado sólido
Características da máquina de corte a laser de PCB
1. Alta precisão: galvanômetro de baixa deriva combinado com plataforma de sistema de motor linear sem ferro rápido para corte rápido. Mantenha alta precisão em micrômetros.
2. Fácil de aprender: sistema de controlo Windows auto-desenvolvido, interface chinesa/inglesa fácil de usar e visualizações amigáveis, poderosas e diversas, fáceis de operar.
3. Automatizado inteligente: Usando CCD de alta precisão para localizar e focar automaticamente, o posicionamento é rápido e preciso, sem intervenção manual, operação simples,Realiza o modo de um botão do mesmo tipoCorreção automática do galvanômetro, autofoco, implementação completautilizando um sensor de deslocamento a laser para ajustar automaticamente a altura do foco à mesa, para alcançar um alinhamento rápido, poupando tempo.
4Adequado para corte: FPC, PCB, corte de chips, módulo de câmara de telemóvel.
Fragmentos, camadas, blocos ou áreas selecionadas são cortados e formados diretamente.
Produtos podem ser organizados em uma matriz para posicionamento e corte automático, especialmente para padrões finos, difíceis e complexos.
5Laser de alto desempenho: Adoptando lasers UV de estado sólido de marcas internacionais, com boa qualidade de feixe e ponto focado.,Alta qualidade de corte, etc.
Parâmetro da máquina de corte a laser de PCB
| Parâmetro | ||
Parâmetros técnicos | O corpo principal do laser | 1480 mm*1360 mm*1412 mm |
| Peso da máquina | 1500 kg | |
| Potência | AC220 V | |
| Laser | 355 nm | |
| Laser |
Ondas ópticas 10W (EUA) | |
| Materiais | ≤ 1,2 mm | |
| Precisão | ± 20 μm | |
| Plataforma | ± 2 μm | |
| Plataforma | ± 2 μm | |
| Área de trabalho | 600*450 mm | |
| Número máximo | 3 kW | |
| Vibração | CTI (EUA) | |
| Potência | AC220 V | |
| Diâmetro | 20 ± 5 μm | |
| Ambiente | 20 ± 2 °C | |
| Ambiente | < 60% | |
| A Máquina | Marmoreiro | |
Vantagens da máquina de corte a laser de PCB
Posicionamento automático CCD de alta precisão, focagem automática, posicionamento rápido e preciso, poupa tempo e sem preocupações.
Interface amigável, operação simples, fácil de usar, aplicação livre; pequeno tamanho, poupar mais espaço; design de segurança rigoroso;
Redução do consumo de energia, poupança de custos.
Rentabilidade, velocidade de corte rápida, desempenho estável.
Aplicação da máquina de corte de PCB a laser
FPC e alguns materiais relativos;

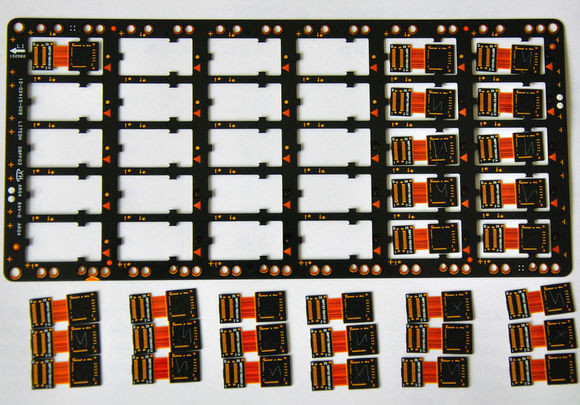

FPC/PCB/ corte de PCB rígido-flexível, corte de módulos de câmera.
