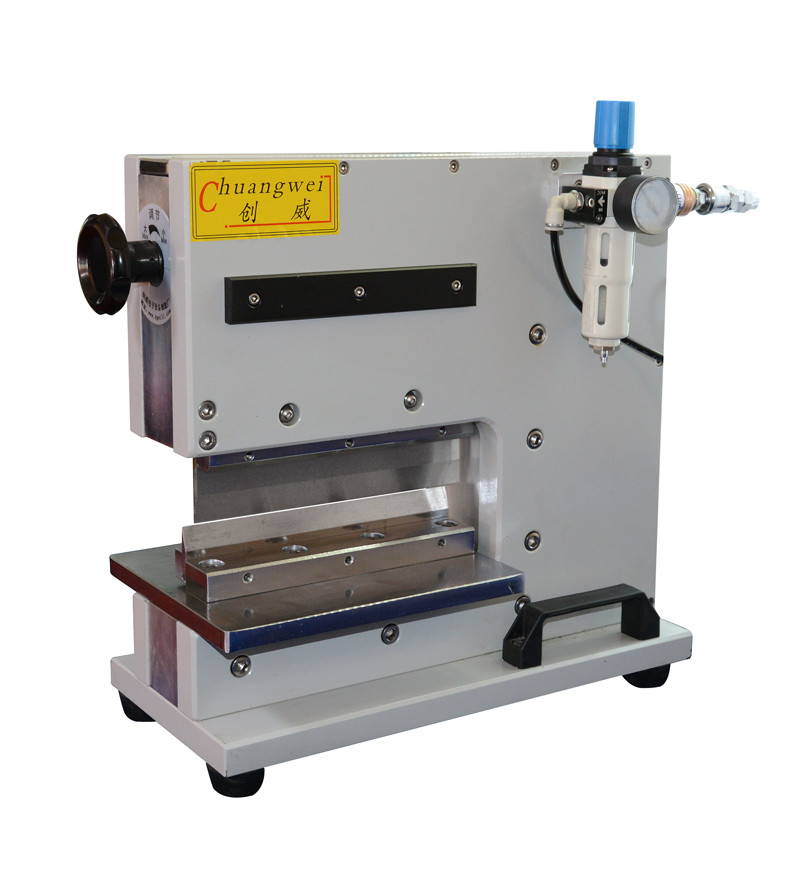

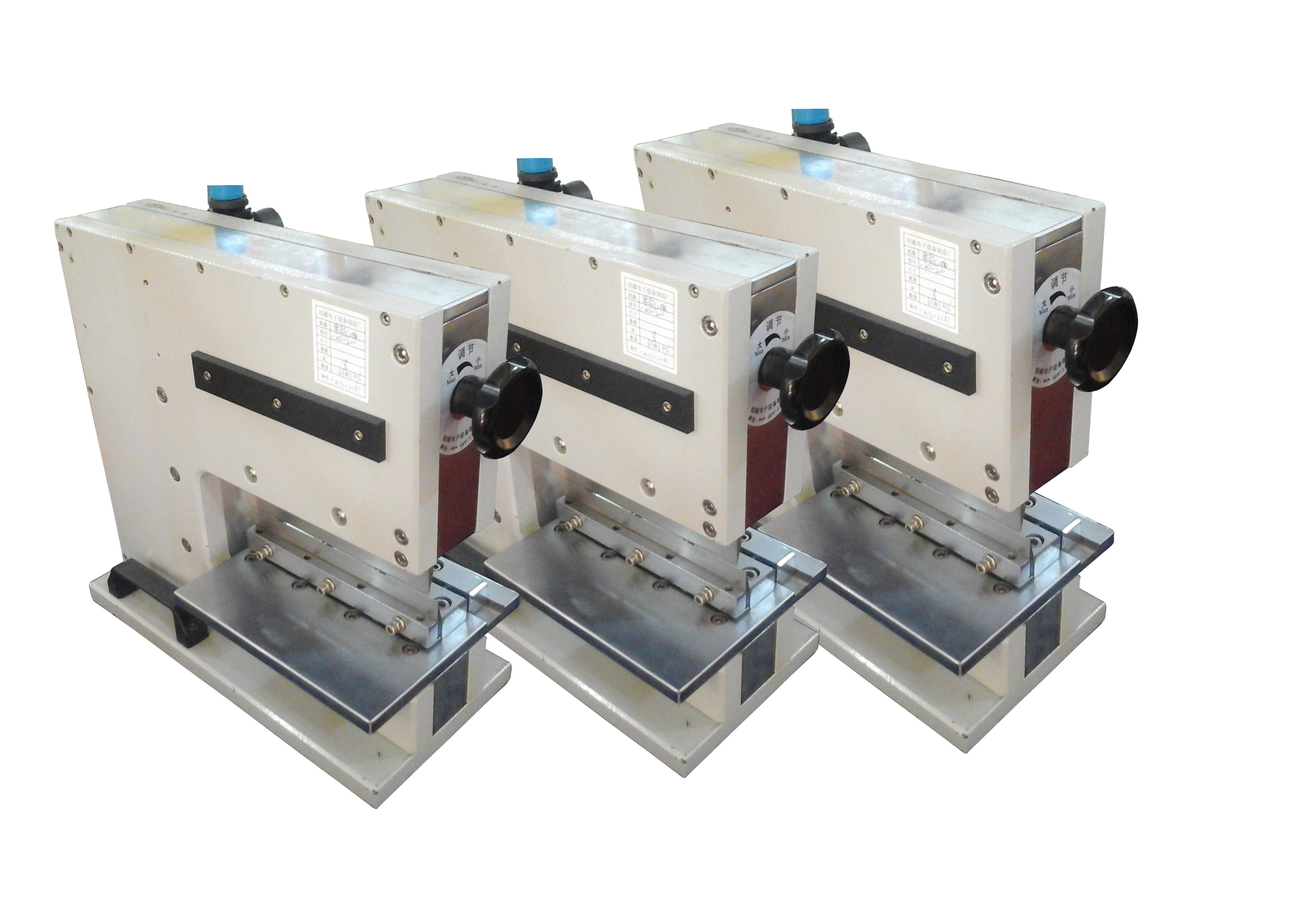

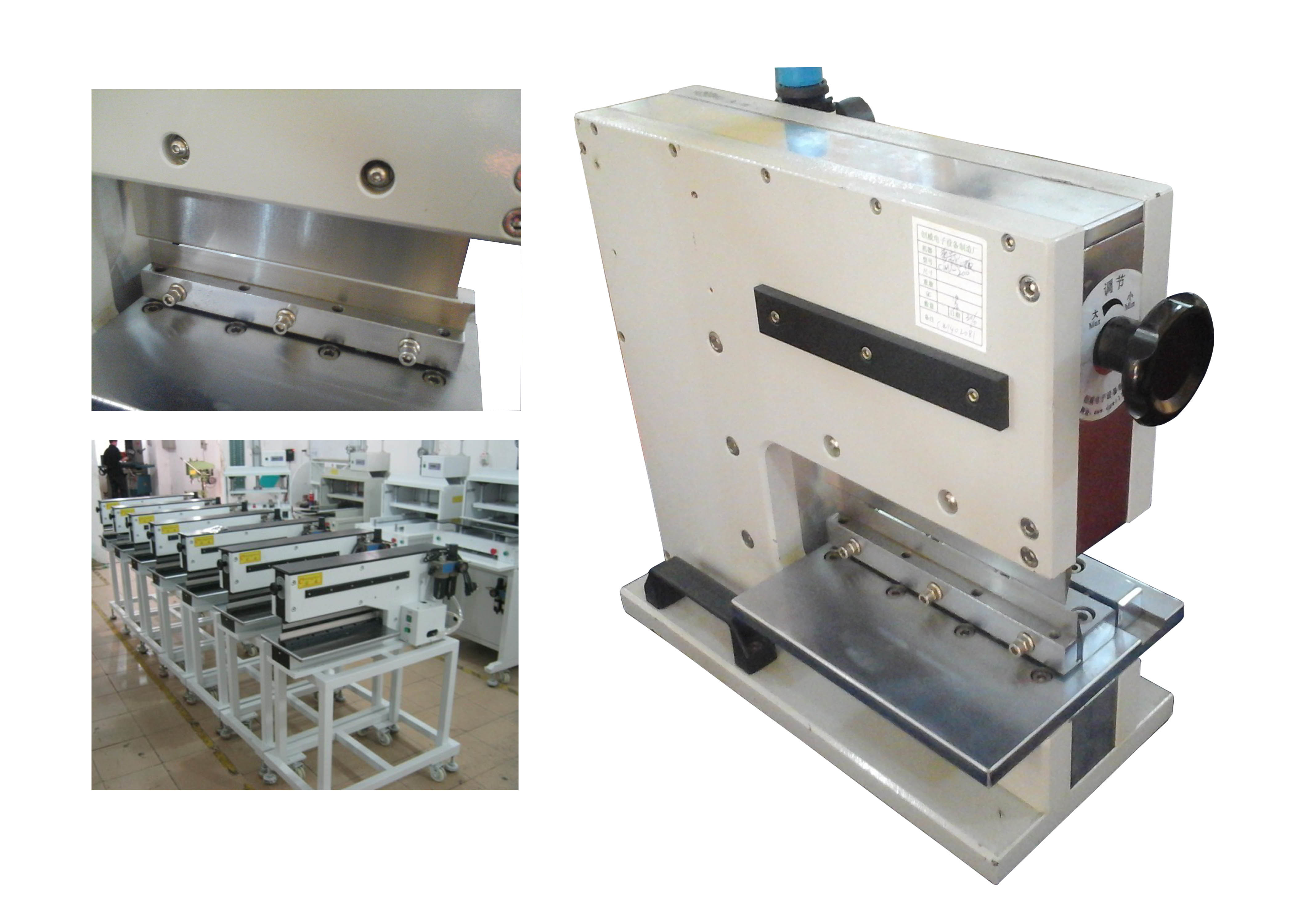

Máquina de corte de PCB V Uso de controle pneumático para placa de alumínio 200 mm

Máquina de corte de PCB V de controlo pneumático para uso em placas de alumínio

Descrição:

• Ideal para PCB espessos
• Pode ser utilizado com alumínio, FR4, CEM3 e outros substratos
• Seguir o ritmo da produção de volume médio a grande
• PCBs flexíveis ou ultrafinos em painéis
• PCBs densamente povoados com componentes localizados muito perto da linha de pontuação para que os distribuidores padrão possam manipular
• Alumínio e substratos metalizados (além de FR4, CEM3, etc.)
• Os PCBs são separados por duas facas em forma de cunha CWVC-200 em um movimento de balanço suave que corta o painel ao longo da linha de pontuação, sem estresse ou danos aos PCBs ou componentes.Mesmo quando as placas de circuito metalizado são processados como aqueles povoados com LEDs geradores de calor que exigem calor dissipando camadas internas de metal esta máquina irá facilmente fazer o corte.
• O CWVC-200 também corta PCBs flexíveis e ultrafinos (até 0,5 mm de espessura) limpos, sem rasgar ou rasgar, mesmo quando componentes sensíveis, como condensadores cerâmicos delicados, são montados dentro de 0.5 mm da linha de pontuaçãoAs superfícies de corte lineares, em vez de circulares, permitem separações mais rápidas sem tensão adicional.
• O alinhamento entre as lâminas de corte lineares CWVC-200 'S e a linha de pontuação do painel é conseguido através de um botão na parte superior da máquina.A estreita separação entre as lâminas superior e inferior (máximo 4 mm) protege o operador das bordas da lâmina.

CWVC-200 PCB Depaneler Características:

1. Dispositivos para separar placas de até 2,0 mm de espessura (com uma profundidade mínima de 0,5 mm)
2. Pode ser utilizado com alumínio, FR4, CEM3 e outros substratos, incluindo substratos com camadas internas metálicas
3. Separa PCB com componentes localizados até 0,5 mm da linha de pontuação
4. Seguro para utilização com PCB flexíveis e finos
5. Unidade pneumática suave e silenciosa com activação do pedal do pé
6. As lâminas lineares em forma de cunha contornam as linhas de pontuação do sulco em V e operam em um movimento de balanço
7. As tábuas são separadas sem dobrar ou quebrar
8. Nenhum risco para a segurança do operador, uma vez que nunca há um espaço superior a 4 mm entre as lâminas superior e inferior
9. Ajustar lâminas para a linha de pontuação PCB usando botão rotativo

Especificações:

Para mais informações, entre em contacto connosco:

Email: sales@dgwill.com

Wechat/Whatsapp ((Donna): +86 15273473462
SMTfly Fabricação de Equipamentos Eletrônicos
