Máquina de encaminhamento de PCB para juntas de fresagem FR4/CEM/MCPCB
Especificação do desmonte de painéis de PCB:
| Modelo | CW-F01-S |
| Área de trabalho padrão | 350*350 mm |
| Potência | 220 V, 4,2 kW |
| Repetitividade do manipulador | ± 0,02 mm |
| Resolução | ± 0,01 mm |
| Posicionamento do quadro | Estação de trabalho dupla com fixação de ninho ou fixação de alfinetes |
| Localização do painel | Localizados por furos de ferramentas ou bordas de PCB |
| Carregamento | Manual |
| Desembarque | Manual |
| Tamanho do painel | 450*350 mm |
| Espessura do painel | 00,5-3,5 mm |
| Motor de fusão | 0.5kW Fusão Morning Star |
| Mudança de ferramenta | Manual |
| Sistema de filtragem de poeira | Aspirador de 3 kW |
| Sistema de visão | Câmara de vídeo CCD de alta resolução |
| Programação | Ensino manual de ponto a ponto com assistência visual |
| Função de edição | Modo de visão assistida / de ensaio |
| Peso da máquina | 500 kg |
| Dimensão da máquina | 113*140*108cm |
Descrição da função:
1.X10 zoom-in imagem torna a programação mais fácil e aumentar a precisão do ajuste de ponto.
2.Duas mesas deslizantes fornecem simultaneamente movimentos de entrada e saída para reduzir o tempo de fixação para melhor
produtividade.
3.Auto MARK sistema de offset.CCD imagem poderia verificar e simular o caminho ou roteamento para reduzir
erro desnecessário antes de cortar.
4Tem tempo de vida do bit de roteamento e sistema de alarme para lembrar o operador para mudar bits de roteamento
Quando ele terminar 120M corte e roteamento bit primeiro 2mm corte o primeiro ponto de moagem, meio 2mm corte o segundo
ponto de fresagem, os últimos 2 mm cortar o terceiro ponto de fresagem para aumentar o seu tempo de vida.
5A imagem CCD pode verificar e simular o caminho ou o roteamento para reduzir erros desnecessários antes do corte.

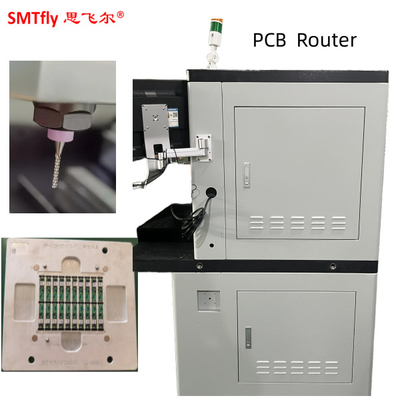

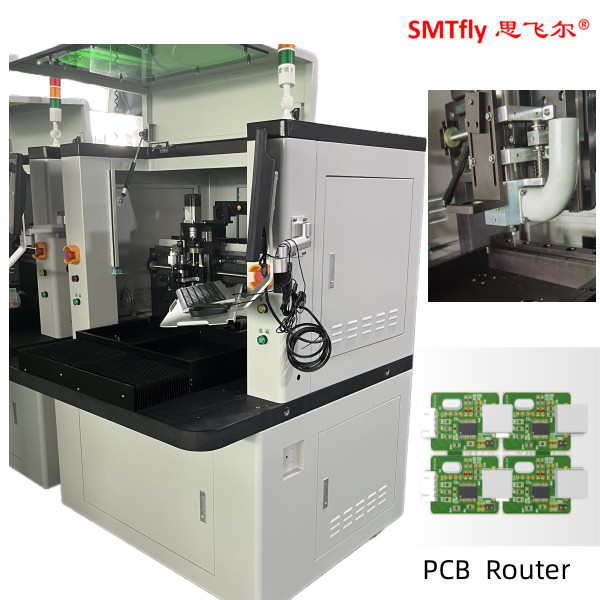

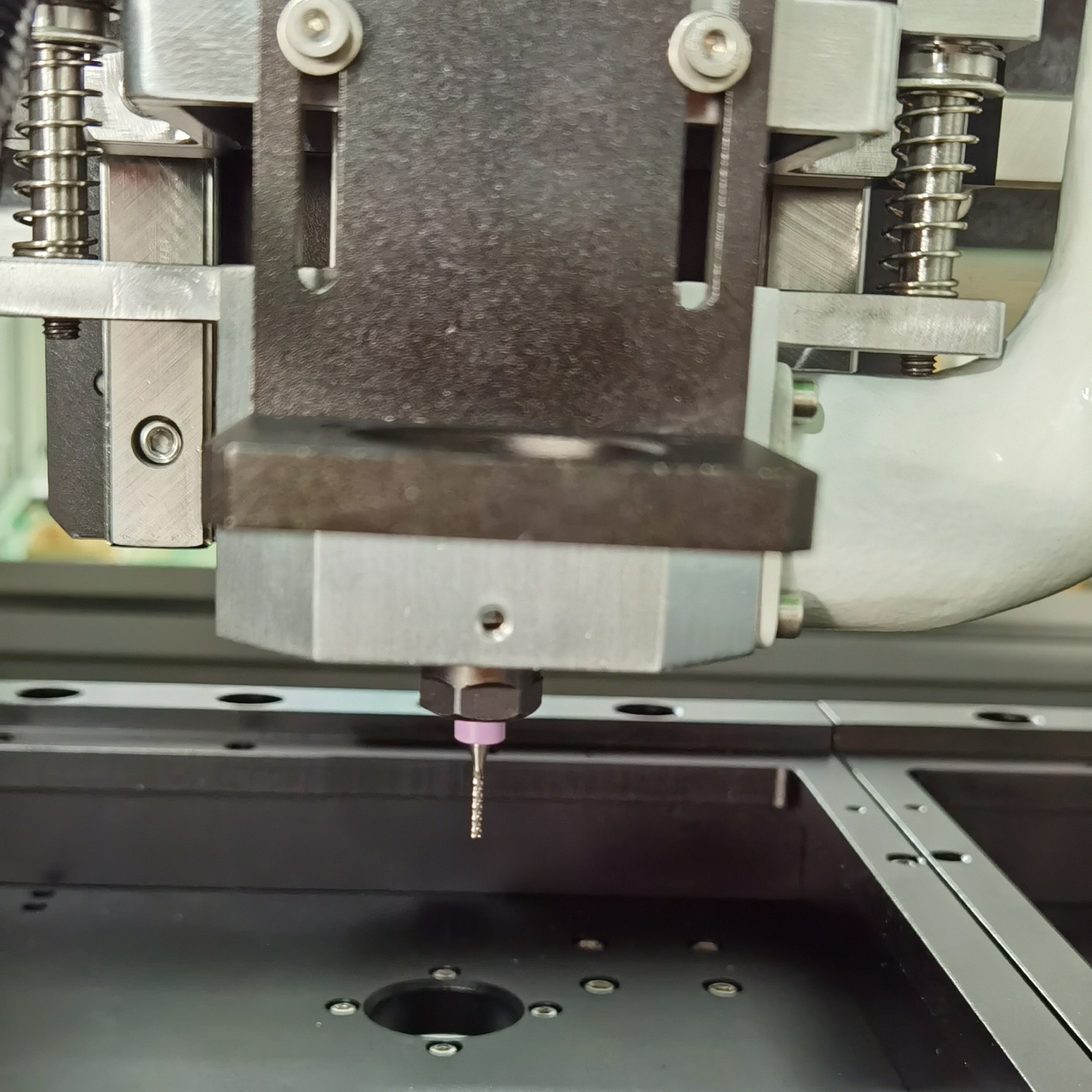

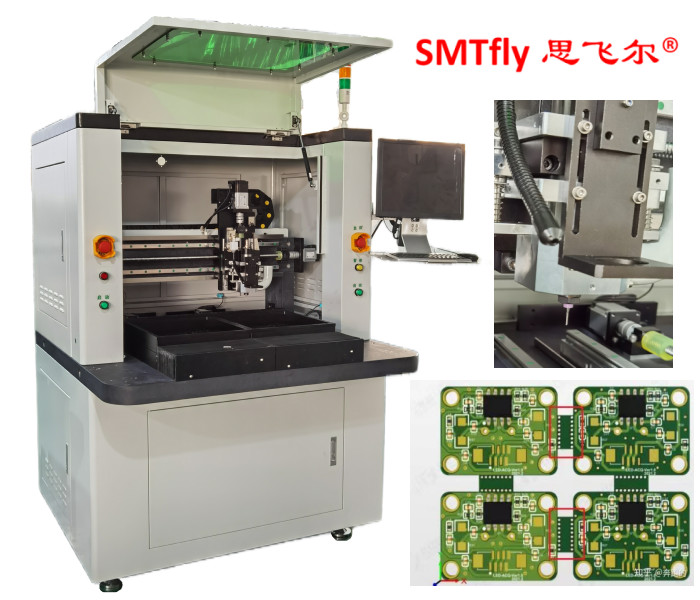

Descrição do dispositivo de desmontagem de painéis de PCB:
Esta é uma nova linha de Router Machine. É uma máquina de roteador autônoma especialmente projetada para rotear (despanelizar) montagens de placas de circuito impresso (PCBA) em montagens individuais.O sistema orgulha-se de ser o roteador mais rápido do mundo com uma taxa de ciclo de 1.5 segundos por tabela.
Pode acomodar PCBs maiores em sua configuração de duas mesas com tamanho máximo de painel de 450 mm x 350 mm.
Um novo software Graphical User Interface (GUI) fornece programação "visual" amigável para programação online rápida e precisa.
Os arquivos Gerber poderiam ser importados para o software para programas mais fáceis.
A nossa vantagem:
1- - - - - - - - - - - - -
2Serviços de apoio técnico no dia da promessa
3- Limitar o tratamento das reclamações, meia hora de retorno aos clientes
4Depanel Experts, fornecimento de sub-programa profissional de PCB
5Fabricante de máquinas confiável, temos especialistas 15, cada um tem mais de 6 anos de experiência, a qualidade do equipamento será satisfatória.
Fotografia automática:
