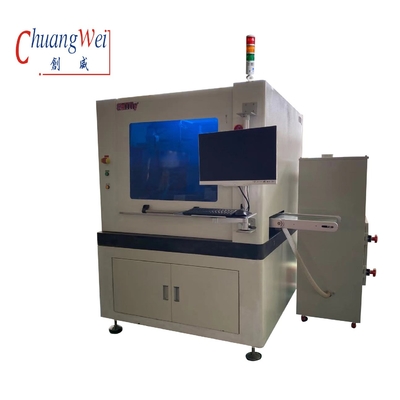

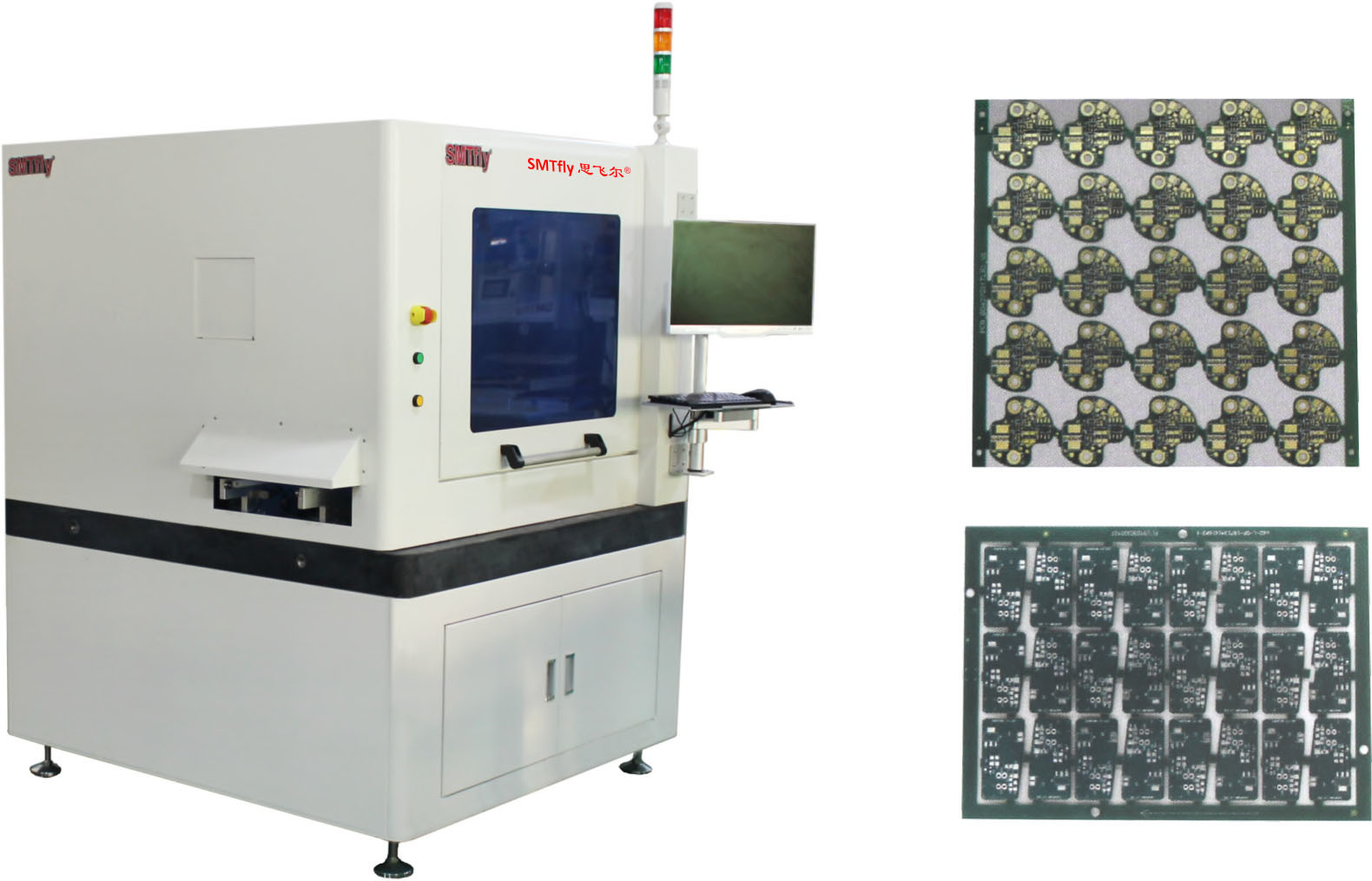

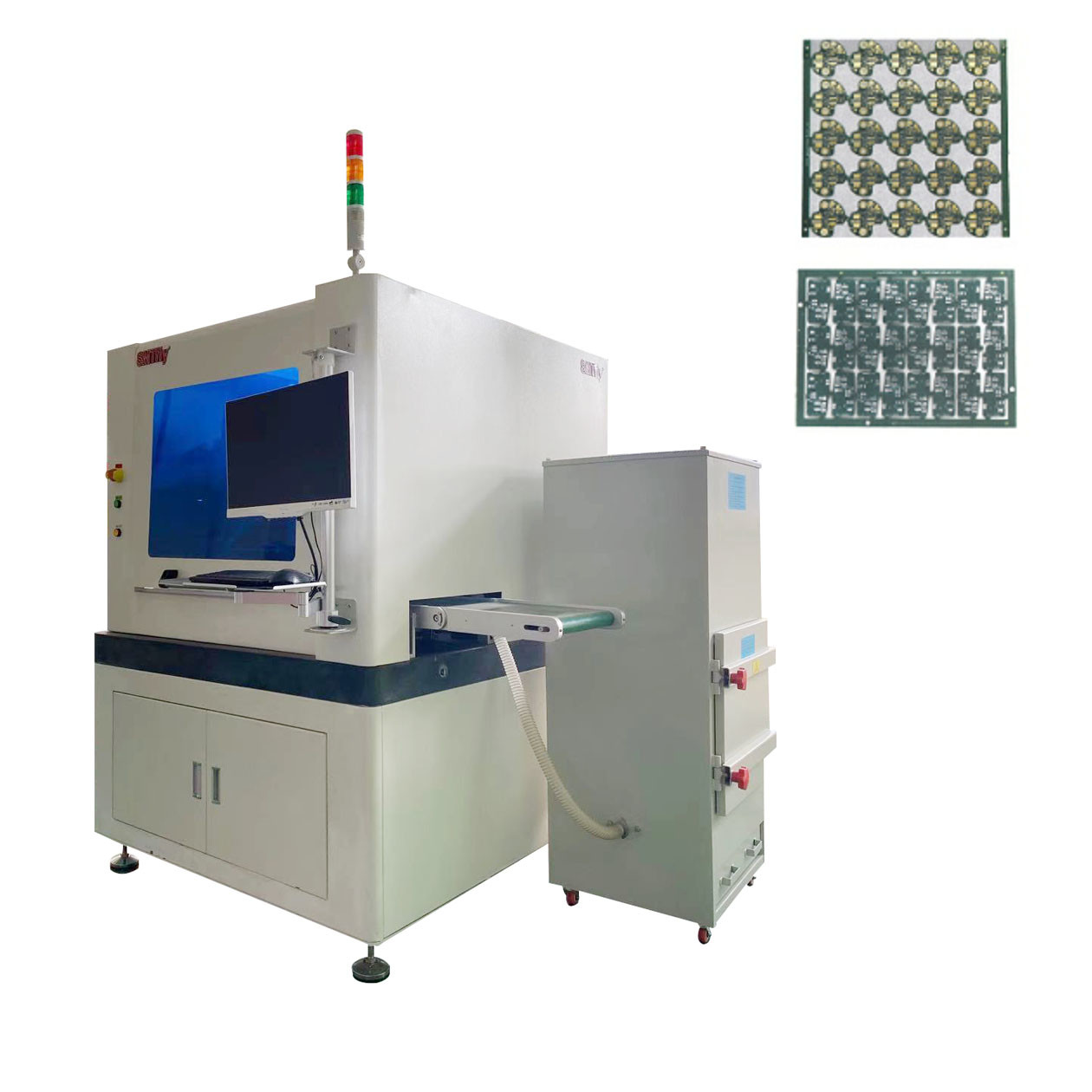

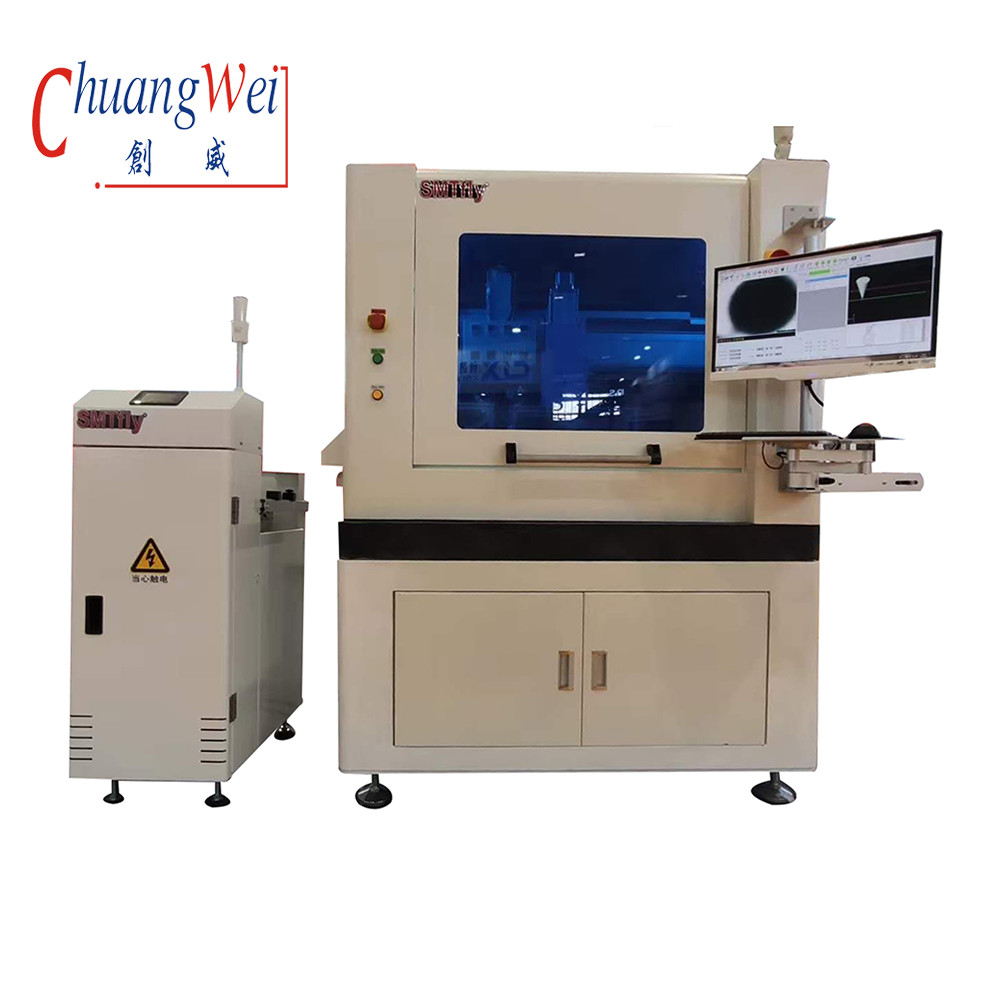

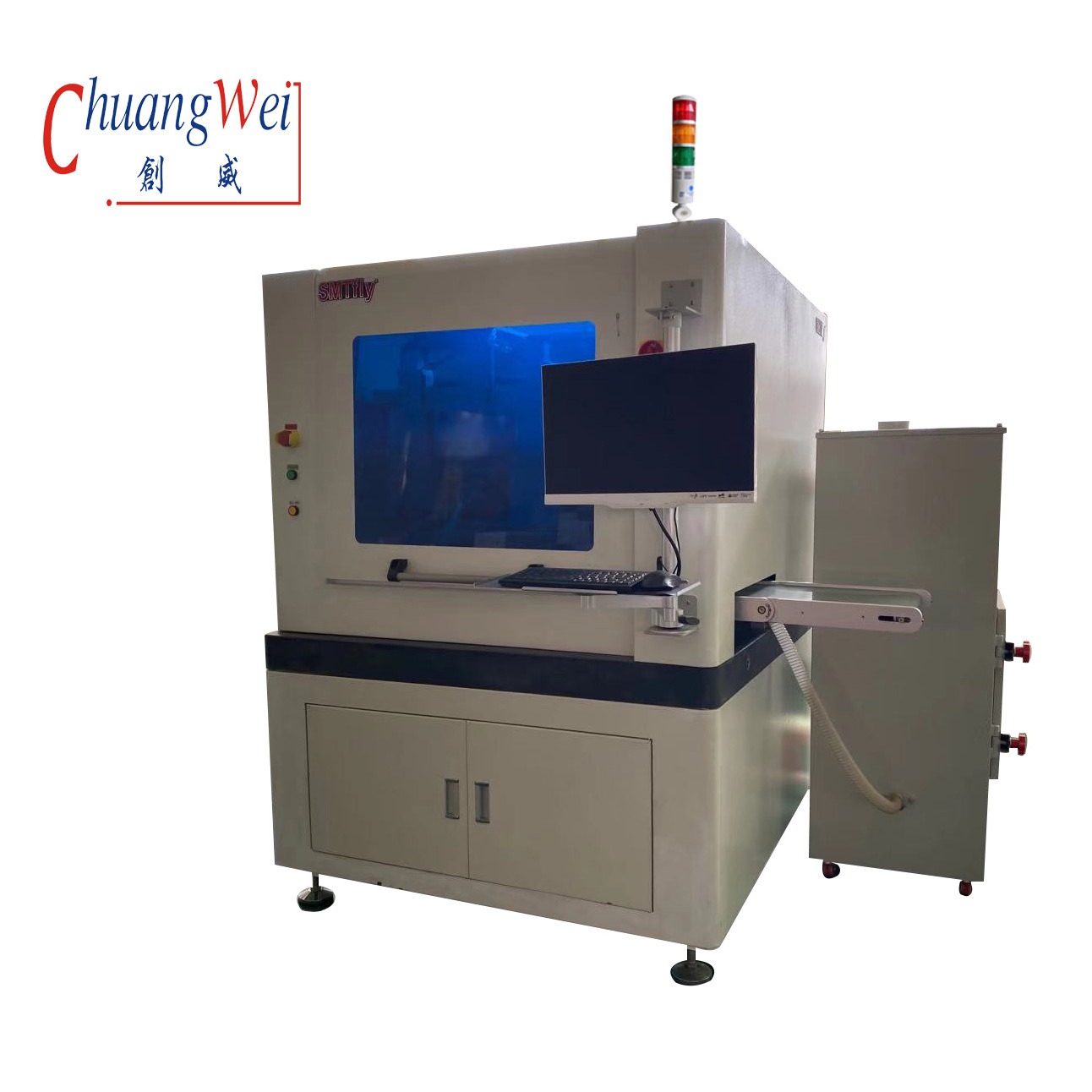

Máquina de roteamento de PCB em linha de alta eficiência Roteador de PCB com função de verificação de lâmina de ruptura,CW-F03
Um PCB on-line que é especialmente utilizado para cortar componentes de PCBA (panel) em partes separadas, com estrutura montada em trilho sem corte por jigo.Com monitorização estática do DSE, cortando o feedback de tensão e trocando ferramentas automáticas, pode atingir uma velocidade máxima de 60000 rotações.O sistema de controlo desenvolvido com base no nosso sistema de RM pode garantir a programação rápida e precisa do cliente.
Vantagens:
Sistema de corte de alta fiabilidade
Alemanha KAVO eixo principal de alta velocidade com uma velocidade máxima de 60000 rotações, com monitoramento de tensão estática ESD e as funções de feedback de tensão de corte e troca automática de ferramentas.
Sistema de Supervisão:
Um sistema de visão de máquina preciso que consiste numa câmara industrial de imagem alemã, uma lente Moritex e uma fonte de luz de nível de medição;
Suporta todas as funções de calibração, compensação e posicionamento da máquina, com elevada estabilidade e capacidade anti-interferência.
Características:
1. Troca automática de ferramentas
2Monitorização da DSE
3Cortar o próprio feedback.
4Modo de produção automática
5Relação entre a função estatística da SPC e o sistema de gestão do cliente - ERP
6. Pode ser equipado com função à prova de explosão de aspirador
Especificações:
| Modelo | CW-F03 |
| Tamanho da máquina | 1000*1200*1533 mm |
| Peso | Aproximadamente 1900 kg |
| Tamanho máximo do PCB | 350*350 mm |
| Espessura do PCB | 0.4-6mm |
| Altura da transmissão | 900 ± 50 mm |
| Direção da transmissão | Esquerda -> Direita |
| Velocidade de transmissão | 1500 mm/s (máximo) / ajustável |
| Tipo de placa de alimentação | Esquadrão-guia de transporte de secção |
| Ajuste da largura do carril | Automático |
| Sinais de comunicação de computadores superiores e inferiores | SMEMA |
| Posicionamento de PCB | Apertamento do carril de guia superior e inferior |
| Sistema de recolha | Sistema de fixação rotativo a 360°; no máximo 2 grupos de bocas de sucção a vácuo, no máximo 4 grupos de unidades de transporte de correia/transporte de painéis de lote ESD |
| Ferradura de corte/velocidade | Alemanha KAVO, 60.000 rpm/min |
| Tipo de refrigeração | Compressão de ar |
| Monitorização da DSE | - Sim, sim. |
| Troca automática de ferramentas | - Sim, sim. |
| Reduzir o feedback de estresse | - Sim, sim. |
| Verificação da lâmina de ruptura | - Sim, sim. |
| Velocidade de corte | 1-200 mm/s |
| Precisão de corte | ±0,5 mm |
| Repetir a precisão de posicionamento | ± 0,01 mm |
| Velocidade de movimento coordenada | 1000 mm/s |
| Tipo de placa | Unidade de transporte de correia/transporte de painéis de lote ESD |
| Tipo de recolha de resíduos | Fora da pista. |
| Programação de procedimentos | Importação/editação de desenhos GERBER através do sistema visual |
| Fornecimento de ar | 5-8 kg/cm2 |
| Fornecimento de energia | AC380V±5%, 50/60Hz, 3KW |
Mudança automática de ferramentas
O trocador de ferramentas padrão suporta três tipos de ferramentas de 3,175 mm, cada uma das quais tem uma capacidade de carga máxima de 10 unidades.Y1 e Z1 do mecanismo de corte pode realizar mudança de ferramenta.
Certificação CE
