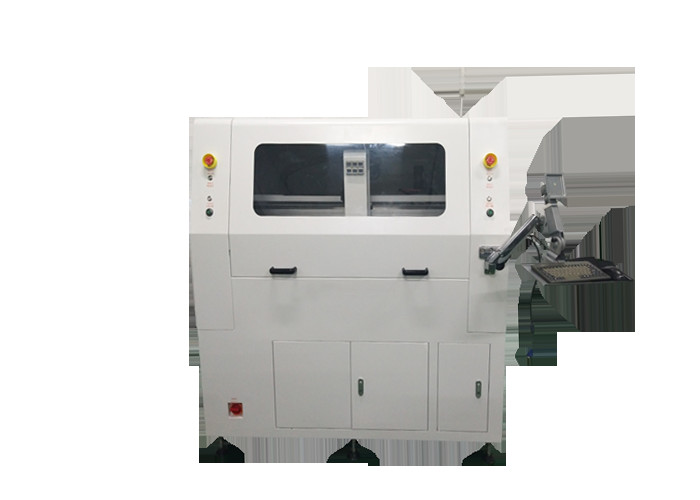

Máquina separadora de PCB PCB CNC Router com Morning Star Spindle a 50000rpm/min
1. Lista de peças
| I. Hardware | |
| FUSO | fuso estrela da manhã |
| CCD | Câmeras industriais da linha Sony 520 |
| LENTE | Computador EX2C |
| Parafuso | Parafusos esféricos retificados de precisão TBI importados |
| Guia | Alargamento HIWIN Trilho de guia linear importado |
| MOTOR | Série Jiabao LCF |
| CARTÃO DE CONTROLE DE E/S | HFC PCI-9074 |
| CARTÃO DE CONTROLE DO MOTORISTA | HFC PCI-9074 |
| CARTÃO DE E/S | PCI-9074-64pçs/-38pçs |
| Limpeza estática | Série STATIC-ST401A |
| Computador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interface da máquina | AOC LCD17", Rato Logitech |
| 2.Programas | |
| Sistema de controle | Windows XP Professional (Serviço3,v.3244) |
| GUI de operação | Inglês Windows XP |
| edição do programa | Em linha |
| Sistema de visão | Compensação CCD AOTU |
| Sistema de controle | Versão F 1.2.88 |
2. Parâmetros
| Geral | |
| Dimensões (L*P*A) | 1370mm*1650mm*1450mm |
| Peso | 650KG |
| Deslocamento de altura | 60~110mm |
| Manipulador | |
| Tipo de motor | Série Jiabao |
| Repetibilidade de posicionamento | 0,001mm |
| Área de trabalho do eixo (max) | 830mm*580mm*50mm |
| Posto de trabalho | |
| fixação PCB | padrão, especialização |
| Carregamento/descarregamento de PCB | manual |
| Tamanho do PCB (máx.) | 320*320mm (pode ser personalizado) |
| Espessura do PCB (máx.) | 5mm |
| Fixação | |
| fixação de rigidez | acessório de fabricação personalizado |
| Fixação de fixação | maquinaria |
| motor do eixo | |
| Poder | 400W |
| Fuso | 50000rpm/min |
| Proteger | resfriamento automático/vento |
| Trocar cortador | Especialização |
| Capacidade de roteamento | |
| Velocidade de corte (máx.) | 80mm/s |
| Velocidade de condução (máx.) | 2500mm/s |
| Precisão de corte | 0,01mm |
| Sistema de Vácuo | |
| Potência de vácuo | 3,5 KW CA 380 V |
| Vácuo | prumo |
| Serviços de utilidade pública | |
| Poder | 2,0KW AC380V |
| Suprimento de ar | 4-6KG/cm2 |
| Programação | |
| edição do programa | Em linha |
| Função editar | Linha, arco, circular, curva em U |
| Armazenamento do programa | disco rígido |
| Sistema de visão | SONE cor CCD |
| deslocamento da fresa | AUTO |
| Configuração de vácuo | AUTO |
| Monitores de Operação | |
| Indicador | Estado da máquina indicadora |
| verificação de ferramentas | vida útil da ferramenta de detecção automática, o uso de teste de tempo |
| Proteção do motor | Tem superaquecimento, sobrecarga, função de proteção de baixa tensão |
| verificação de sobrecarga do motor | Tem sobrecarga, a linha é normal, função de proteção de baixa tensão |
| Tempo útil da ferramenta | Vida útil da ferramenta de detecção automática, |
| Estatística de dados | Modelo de placa separada, contagem de separação, diversos métodos de contagem |
| registro de erro | O software registra automaticamente todos os alarmes da memória das máquinas |
| III.Precisão | |
| Precisão do eixo | 0,001mm |
| Precisão de corte | 0,1 mm |
| 4.Segurança | |
| Área de trabalho protegida | Com quatro proteção selada |
| Sensor de porta | Sensor de microinterruptor da porta de segurança dianteira e traseira (opcional) |
| Botão de parada de exigência |
3. Vantagens:
1. Usando um dispositivo de deslizamento duplo no local, reduza os tempos de espera de corte e aumente a capacidade de produção.
2. Evite abas artificiais causadas por rachaduras de estanho e danos nas peças e outros problemas.
3. Evite usar sem corte ou dobra, produzida por estresse mecânico.
4. Adequado para arco de placa acabada e corte de linha.
5. Adequado para pequenas peças do corte final, placa de base de um telefone celular, PDA, placa de interface de PC e assim por diante.
4. Recurso:
A imagem com zoom de 1,X10 torna a programação mais fácil e aumenta a precisão da configuração do ponto.
2. Duas mesas deslizantes fornecem movimento de entrada e saída simultaneamente para reduzir o tempo de aderência para melhor produtividade.
3.AUTO MARK offset system.CCD image pode verificar e simular o caminho ou roteamento para reduzir erros desnecessários antes do corte.
4. Possui verificação de vida útil da broca de roteamento e sistema de alarme para lembrar o operador de alterar as brocas de roteamento quando terminar o corte de 120M.E os primeiros 2 mm cortam o primeiro ponto de fresagem, os 2 mm do meio cortam o segundo ponto de fresagem, os últimos 2 mm cortam o terceiro ponto de fresagem para aumentar sua vida útil.
5. A imagem CCD pode verificar e simular o caminho ou roteamento para reduzir erros desnecessários antes do corte.
5. Foto detalhada:
6. Nosso serviço:
# Entrega rápida
# 24 horas de resposta rápida
# Maior fábrica no sul da China
# 100% responsável pela qualidade
# 14 anos de experiência
# Instalação e treinamento no exterior estão disponíveis
