Máquina do router do PWB do CNC do equipamento do PWB Depanelizer com característica de corte da precisão de 0.1mm:
1.X10 zumbido-na imagem faz a easier&increase de programação a precisão do ajuste do ponto.
a tabela de deslizamento 2.Two fornece simultaneamente o movimento de entrada e saída para reduzir o momento de aderência para a melhor produtividade.
3.AUTO MARK deslocou a imagem de system.CCD poderia check&simulate o trajeto ou distribuição para reduzir o erro desnecessário antes do corte.
4. Tem a distribuição da verificação do tempo da vida e do sistema de alarme mordidos para lembrar o operador mudar a distribuição de bocados quando termina o corte de 120M. E distribuir o bocado primeiros 2mm cortou o primeiro ponto miling, meio 2mm cortou o segundo ponto de trituração, os últimos 2mm cortou o terceiro ponto de trituração para aumentar seu tempo da vida.
5. A imagem do CCD poderia check&simulate o trajeto ou distribuição para reduzir o erro desnecessário antes do corte.
2. Lista de peças
| I. Hardware | |
| EIXO | eixo da estrela da manhã |
| CCD | Linha câmeras industriais de Sony 520 |
| LENTE | Computar EX2C |
| Parafuso | Importações do parafuso da bola de terra da precisão de TBI |
| Guia | HIWIN que alarga o trilho de guia linear importado |
| MOTOR | Série de JiaBao LCF |
| CARTÃO DO I/O CONTRONL | HFC PCI-9074 |
| CARTÃO DO MOTORISTA CONTRONL | HFC PCI-9074 |
| CARTÃO DE I/O | PCI-9074-64pcs/-38pcs |
| Limpeza estática | Série de STATIC-ST401A |
| Computador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Relação da máquina | AOC LCD17”, rato de Logitech |
| 2. software | |
| Sistema de controlo | Windows XP profissional (Service3, v.3244) |
| GUI da operação | Windows XP inglês |
| O programa edita | Inline |
| Sistema da visão | Offset do CCD AOTU |
| Sistema de controlo | Versão de F 1.2.88 |
3. Parâmetros
| Total | |
| Dimensões (W*D*H) | 1370mm*1650mm*1450mm |
| Peso | 650KG |
| Altura deslocada | 60~110mm |
| Manipulador | |
| Tipo do motor | Série de JiaBao |
| Posicionando a repetibilidade | 0.001mm |
| Área de funcionamento da linha central (máxima) | 830mm*580mm*50mm |
| Estação de trabalho | |
| Fixação do PWB | padrão, especialização |
| Carregamento do PWB/que descarrega | manual |
| Tamanho do PWB (máximo) | 320*320mm (poderia ser personalizado fazem) |
| PWB grosso (máximo) | 5mm |
| Fixturing | |
| Rigidez que fixturing | personalizado faça o dispositivo elétrico |
| Fixação de Fixturing | maquinaria |
| Motor do eixo | |
| Poder | 400W |
| Eixo | 50000rpm/min |
| Proteja | auto/refrigerar do vento |
| Cortador da mudança | Especialização |
| Distribuindo a capacidade | |
| Cortando a velocidade (máximo) | 80mm/s |
| Conduzindo a velocidade (máximo) | 2500mm/s |
| Precisão do corte | 0.01mm |
| Sistema do vácuo | |
| Poder do vácuo | 3.5KW C.A. 380V |
| Vácuo | prumo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suprimento de ar | 4-6KG/cm2 |
| Programação | |
| O programa edita | Inline |
| A função edita | Linha, arco, circula, U-curva |
| Armazenamento do programa | HDD |
| Sistema da visão | CCD da cor de SONE |
| offset do cortador de trituração | AUTOMÓVEL |
| Instalação do vácuo | AUTOMÓVEL |
| Monitores da operação | |
| Iindicator | Estado da máquina de Iindicator |
| verificação da ferramenta | Vida automática da ferramenta da detecção, o uso de testes do tempo |
| Motor para proteger | Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão |
| motor sobre a verificação de carregamento | Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa |
| Tempo útil da ferramenta | Vida automática da ferramenta da detecção, |
| Estatística dos dados | Modelo separado da placa, separando a contagem, métodos de contagem diversos |
| Registro do erro | O software grava automaticamente toda a memória dos alarmes das máquinas |
| III. precisão | |
| Precisão da linha central | 0.001mm |
| Cortando a precisão | 0.1mm |
| IV. segurança | |
| A área de funcionamento protege | Com quatro proteção selada |
| Sensor da porta | Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional) |
| Botão de parada da exigência |
4. Vantagens:
1. Usando a corrediça dobro no dispositivo do lugar, reduza os tempos de espera do corte, capacidade de produção do aumento.
2. Evite a aleta artificial causada pelo rachamento de dano da lata e da parte e de outras edições.
3. Evite a utilização sem corte ou a dobra, produzida pelo esforço mecânico.
4. Apropriado para o arco da placa e a linha terminados corte.

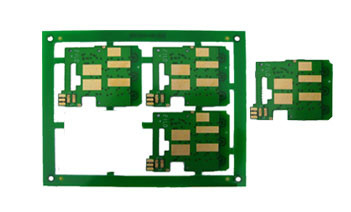

5. Apropriado para partes pequenas do corte final, placa de base de um telefone celular, PDA, cartão de relação do PC e assim por diante.

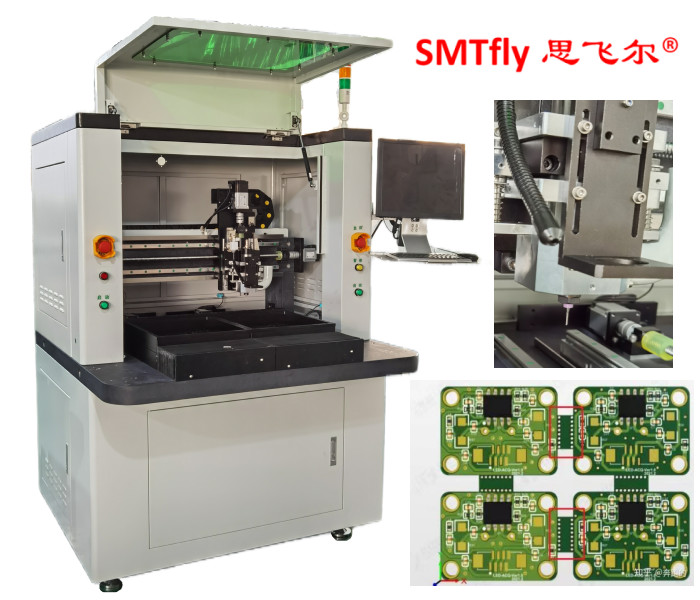

5. Foto detalhada:
