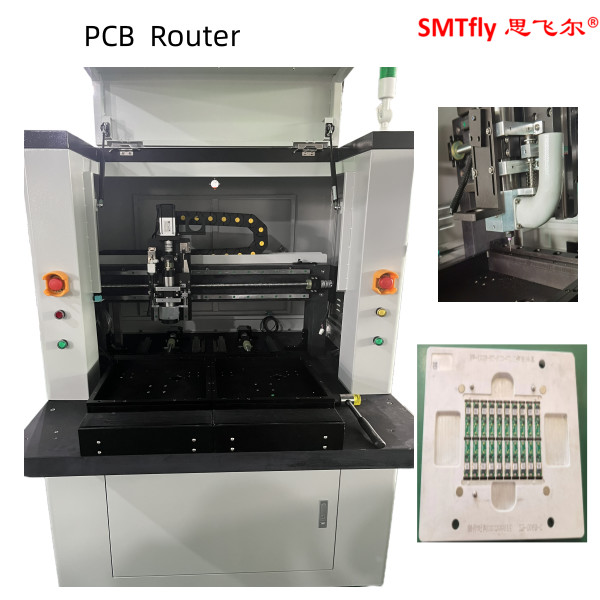

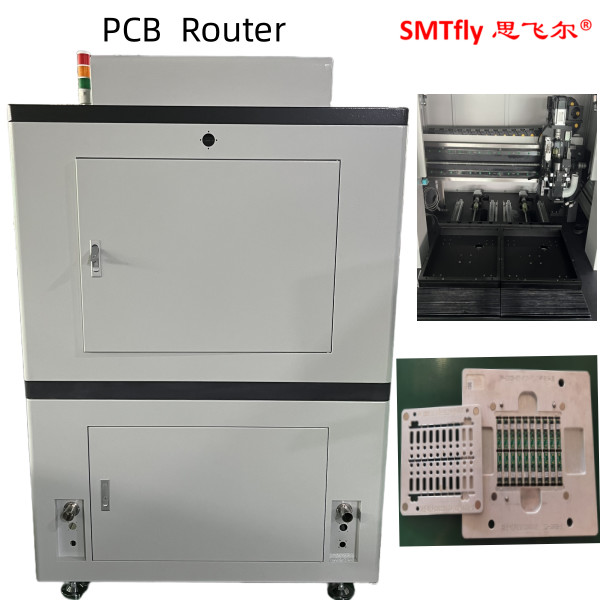

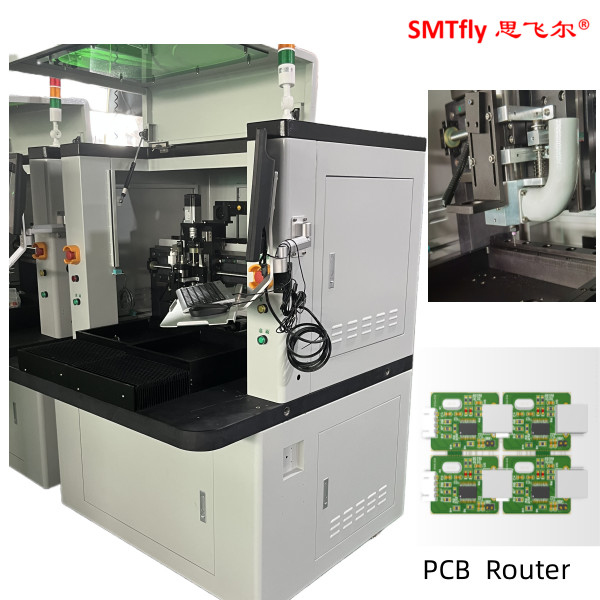

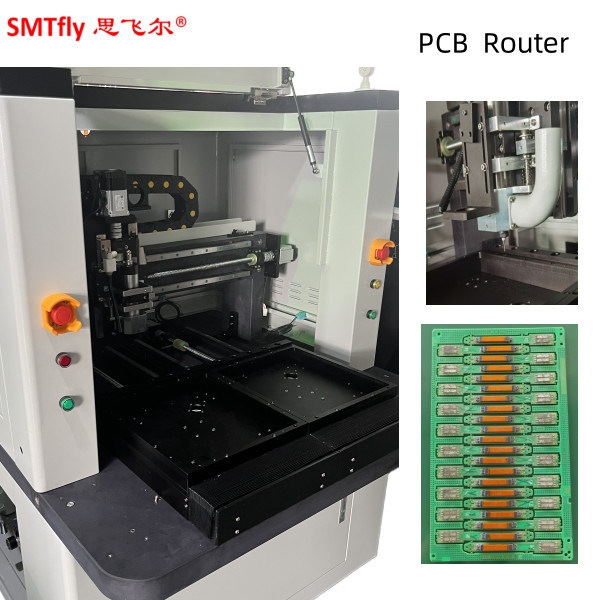

Roteador de Pcb de uma gaveta com sistema de correção de alinhamento de visão Ccd de precisãoSMTfly-F02 Parâmetros técnicos:
|
I.Ferramentas |
|
|
Modelos/tipos de sistemas |
Windows XP Profissional |
|
Em geral |
|
|
Impressão (LxWxH) |
800 mm*850 mm*1700 mm |
|
Peso (aproximado) |
150 kg |
|
Calçados de máquina regulaveis (para altura) |
60~110 mm |
|
Manipulador |
|
|
Motor de manipulação |
Série Panasonic MINAS A5 |
|
Repetitividade do manipulador |
0.001 mm |
|
Configuração do eixo |
|
|
Viagem máxima no eixo (X,Y,Z) |
400 mm*650 mm*50 mm |
|
Estação de trabalho |
|
|
Posicionamento do quadro |
Posicionamento de fixação, posicionamento universal do dedal, correção da visão |
|
Carregamento/Descarregamento |
Manual |
|
Faixa de roteamento |
320 mm*320 mm |
|
Espessura do painel |
3 mm |
|
Instalação |
|
|
Fixação rígida |
Dedo universal e fixação antiestática |
|
Grampos superiores |
Usando o posicionamento do buraco |
|
Motor de fusão |
|
|
Potência |
100 W |
|
Velocidade máxima |
60000 rpm/min |
|
Refrigeração |
Refrigeração natural e refrigeração a ar |
|
Tamanho do bit do roteador |
3 mm*3 mm |
|
Mudança de ferramenta |
Use uma chave especial. |
|
Motor de fusão |
|
|
Potência |
100 W |
|
Velocidade máxima |
60000 rpm/min |
|
Refrigeração |
Refrigeração natural e refrigeração a ar |
|
Tamanho do bit do roteador |
3 mm*3 mm |
|
Mudança de ferramenta |
Use uma chave especial. |
|
Capacidade de roteamento |
|
|
Velocidade máxima de roteamento |
100 mm/s |
|
Repetitividade |
0.02 mm |
|
Sistema de vácuo |
|
|
Potência |
0.75KW220V Motor monofásico |
|
Filtração |
Vertical e horizontal |
|
Serviços públicos |
|
|
Potência |
1.5KW AC220V |
|
Fornecimento de ar |
4 a 5 kg/cm2 |
|
II. Software e programação |
|
|
Plataforma do sistema |
Windows XP Professional (Service3, v.3244) |
|
Estabilidade do sistema |
24 horas sem exceção |
|
Sistema de visão |
Sistema de correcção do alinhamento da visão CCD de precisão (série SONY 250) |
|
Programação |
|
|
On-line |
Programação online |
|
Função de edição |
Direito, diagonal, arco circular, círculo |
|
Número de programas que podem ser instalados |
selecionar um local de armazenamento de acordo com as exigências do cliente |
|
Configure a câmera CCD para programação |
Fangchen F130 CCD de alta precisão |
|
Compensação do diâmetro da peça de ferramenta |
Fornecer ângulos diferentes para compensar o usuário para escolher diferentes formas |
|
Mudança de configuração do filtro Intervalo (distância) |
filtro de limpeza automática e caixa de recolha de poeira para poeira quando: Processamento é concluído centralizado cada vez |
|
Monitores da operação |
|
|
Luz de torre de 3 cores |
3 cores de luz monitorar as condições de trabalho da máquina |
|
Luz de torre de 3 cores |
Detecção automática da vida útil da ferramenta e do tempo de utilização |
|
Detecção do sobreaquecimento do motor |
Função de protecção contra sobreaquecimento, sobrecarga e baixa tensão |
|
Detecção de sobrecarga por servo |
Sobrecarga, a linha é normal, função de proteção contra baixa tensão |
|
Rastreamento da vida útil da ferramenta |
Detecção do tempo de vida útil da ferramenta |
|
Contador de placa de PCB |
A redução do número, a redução da contagem, uma forma diversificada de contagem. |
|
Alarme de alteração do filtro de vácuo |
Não utilizar para filtro a vácuo |
|
Histórico de erros da máquina |
O software registra automaticamente todos os alarmes de memória |
|
III. Precisão |
|
|
Precisão de posicionamento do eixo |
0.01 mm |
|
Precisão de roteamento |
0.02 mm |
|
IV. Segurança |
|
|
Área de trabalho fechada |
Usando proteção de quatro selos |
|
Sensores de bloqueio de portas |
Sensor de micro-interruptor |
|
Botão de parada de emergência |
- Sim, sim. |
