Depanelisador de PCB aprovado pelo CE Operado em aço de alta velocidade com as mãos
Depanelisador de PCB homologado pelo CE, operado à mão

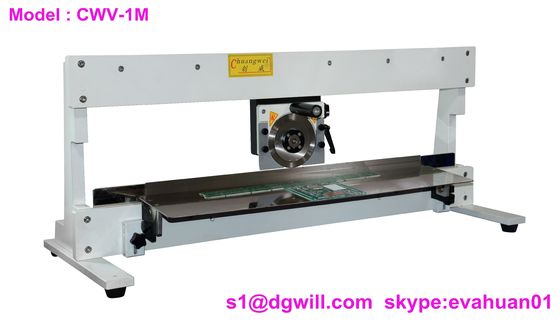

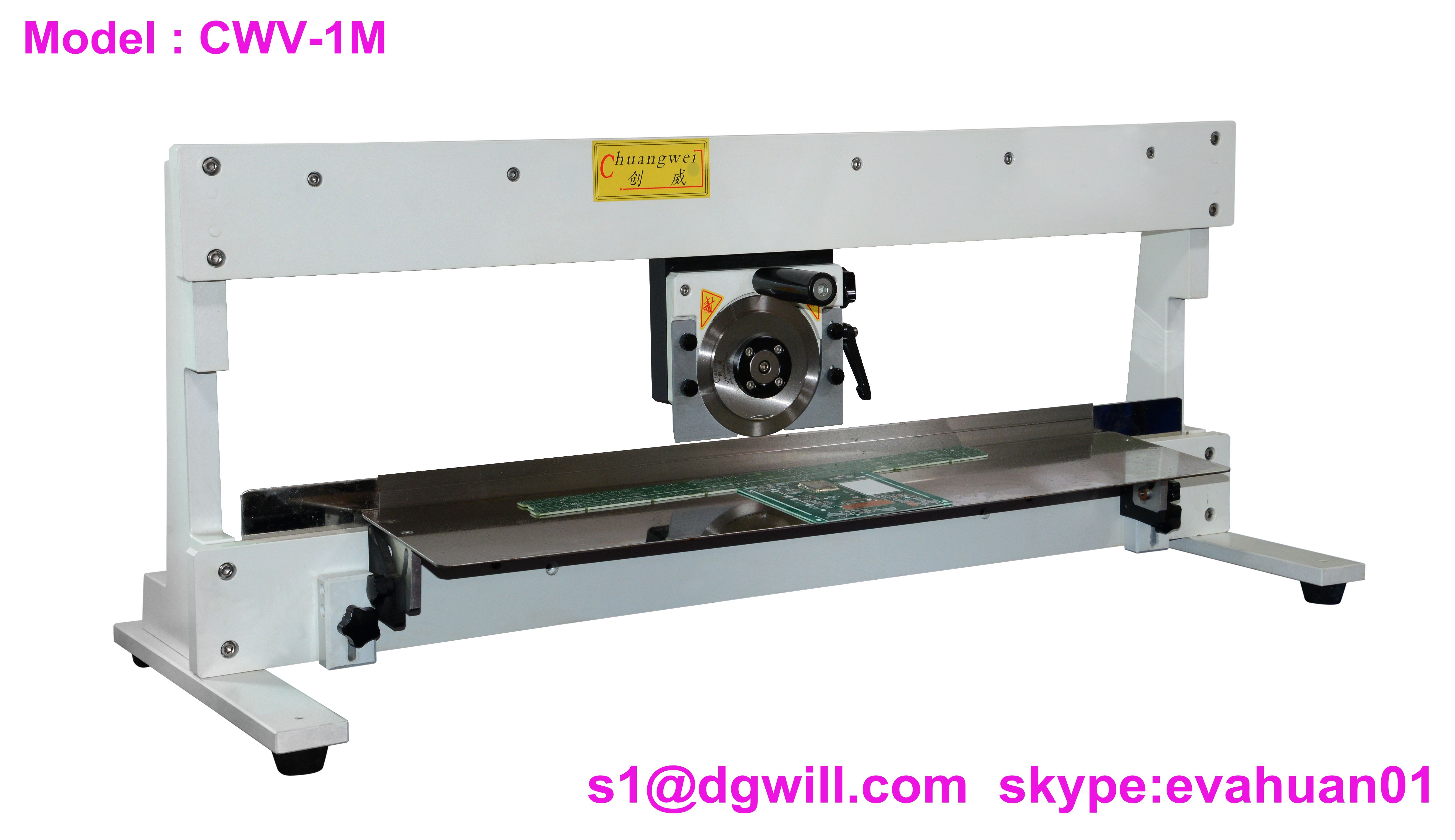

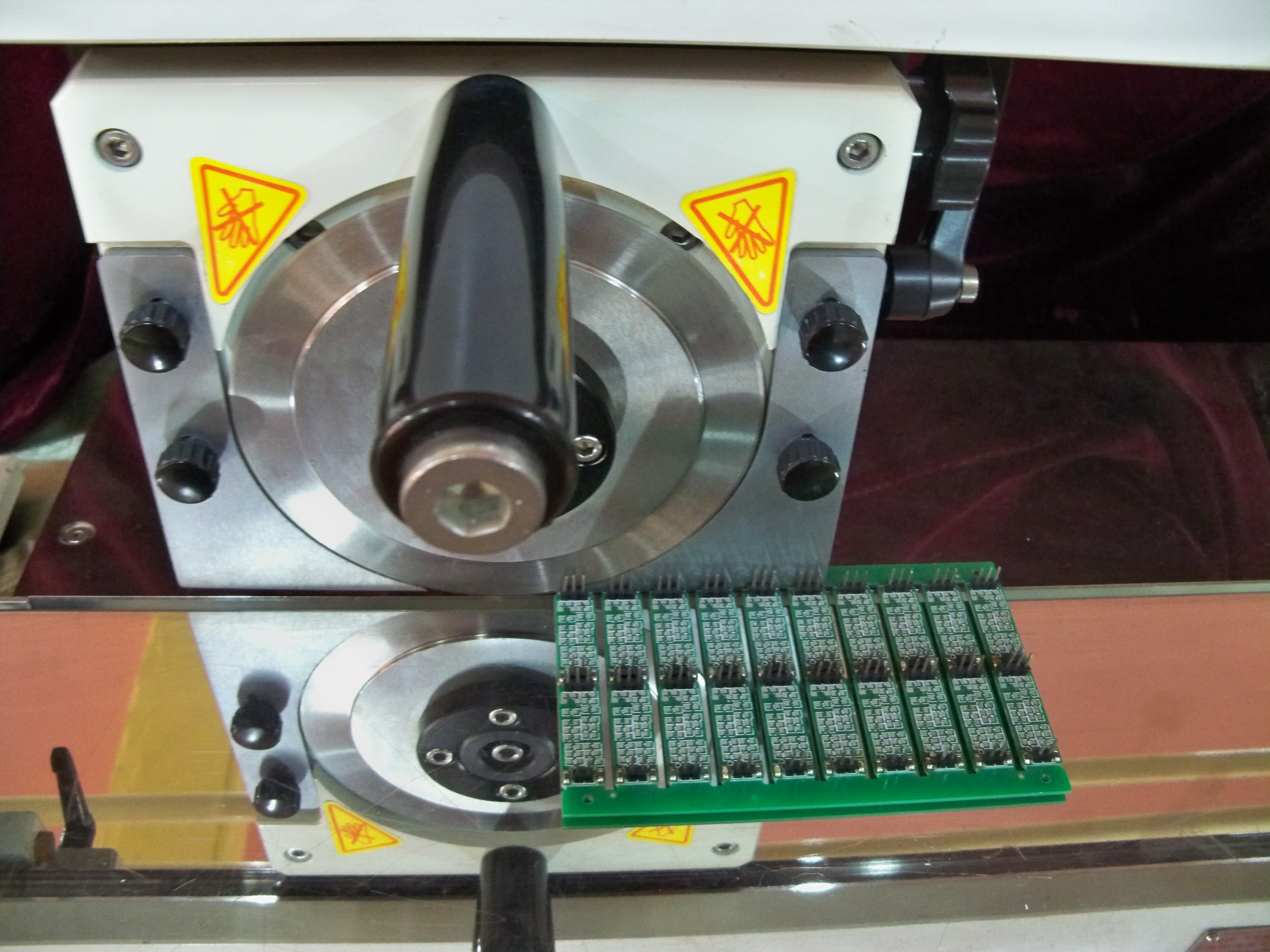

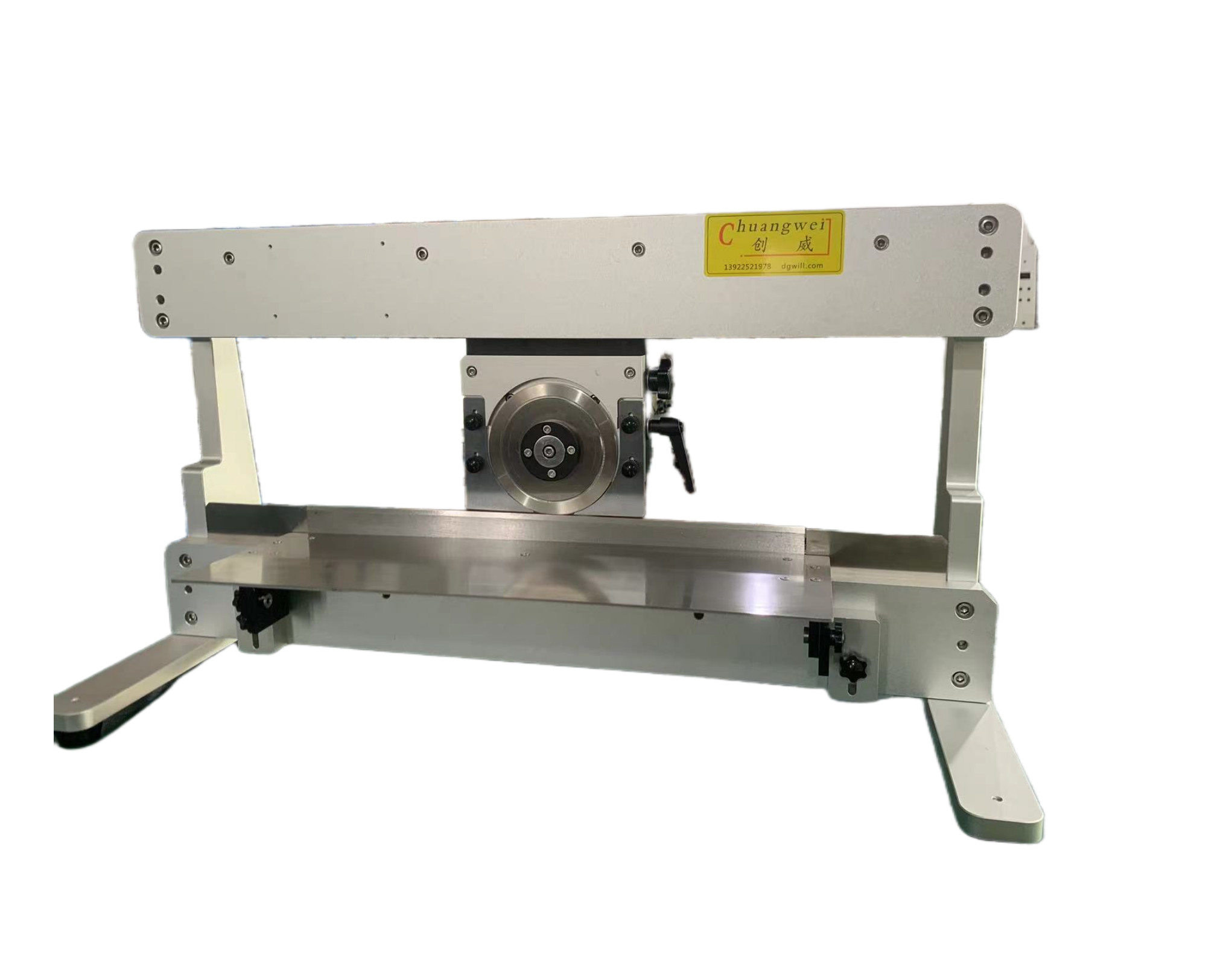

O CWV-1M separa PCBs pequenos e grandes pré-classificados. A tabela e o resto podem ser ajustados continuamente para a posição de trabalho mais adequada.A fenda entre a lâmina linear e o resto pode ser ajustado para garantir que as faixas laterais caem através e são classificadosO PCB é colocado com a sua ranhura pré-marcada na lâmina linear e a lâmina circular é então desenhada à mão através do PCB.A distância entre o guia superior e a lâmina linear é ajustável para garantir que o PCB só é separado na ranhura pré-marcada . As ranhuras pré-marcadas podem ser interrompidas por qualquer número de recortes. Se os componentes projetarem-se acima da ranhura, a lâmina linear precisa ser omitida. Nesse caso, por favor contacte-nos.
CWV-1M PCB Depaneler Características:
A. Sem concepção de tensão de banda para operar o processo de separação de PCB V-Cut.
B. Colocar a placa PC. lâmina de movimento rotativo, PCB separado sem tensão.
C. O processo de corte é ajustável no estágio.
A placa de D.P.C. é separada muito depressa, operada com motor DC sem escova de carbono.
A força de corte está estável.
F. A velocidade da lâmina é ajustável.
A lâmina redonda e o lado inferior da faca podem ser ajustados.
H. A lâmina e a faca podem ser reafinadas. Dispõe-se de um projeto especial para um componente de tipo ímpar em toda a flauta de corte adequado para uma placa de PC de tamanho longo e curto separados.
I. Mecanismo preciso e durável.
Especificações:
|
Modelo: |
CWV-1M720 |
|
Tamanho: |
1027x400x436 mm |
|
O tamanho separado: |
720 mm |
|
Minimize a velocidade: |
Manual |
|
Minimizar a espessura: |
00,6-3,5 mm |
|
Peso da máquina: |
45 kg |
|
Modelo: |
CWV-1M460 |
|
Tamanho: |
787x400x436 mm |
|
O tamanho separado: |
460 mm |
|
Minimize a velocidade: |
Manual |
|
Minimizar a espessura: |
00,6-3,5 mm |
|
Peso da máquina: |
30 kg |
Observe:
No entanto, para as placas de alta qualidade com componentes até à linha divisória, a utilização de uma faca redonda é frequentemente suficiente para separar painéis simples ou cortar resíduos de margem.Pode ser alcançada uma melhor qualidade se a separação for efectuada simultaneamente com facas lineares ao longo de todo o comprimento da prancha (e.g. CWVC-3 CWVC-2L CWVC-450 CWVC-480).
