Tipo barra rígida de alumínio da guilhotina do diodo emissor de luz do PWB do PWB Depanelizer Depaneling
Desde mais de 10 anos nossas máquinas depaneling são desenvolvidas e melhoradas continuamente, a fim garantir separação unstressed de placas de circuito impresso. Após testes extensivos do processo da separação muitos fornecedores do automóvel usam exclusivamente as máquinas depaneling da série de NTM para a separação de suas placas de painel prescored. As máquinas usam um corte secional infinitamente variável às placas de painel prescored do depanel em uma maneira delicada e limpa evitando dano aos componentes de SMD colocados diretamente nas bordas das placas.
Vantagens:
1. O comprimento depaneling máximo do PWB unlimted
2. PWB de Depaneling sem esforço da dobra e da tensão
3. uso da segurança, operação fácil
4. processo de Depaneling sem vibrações
Especificações do depanelizer do PWB:
| Modelo | SMTfly - 3 |
| Comprimento de corte máximo do PWB | ilimitado |
| Espessura depaneling do PWB | 0.3 - 3.5mm |
| Tensão e poder | 110V / 220V -- 10W |
| Pressão de ar de trabalho | 0.5 - 0,7 Mpa |
| Velocidade depaneling do PWB | devido a nível especializado do operador |
| Tamanho depaneling da máquina do PWB | 780 X.500 x 620 milímetros |
| Peso depaneling da máquina do PWB | 185Kg |
Características:
1. A máquina foi projetada ao PWB pre-marcado depanel com cuidado, sem esforço da dobra e da tensão.
2. Mesmo os SMD-componentes sensíveis como capacitores cerâmicos, não serão danificados pelo processo depaneling, ou a placa fina mesmo a 0.3mm pode ser trabalhada com segurança.
3. processo de Depaneling sem vibrações.
4. o método de controle depaneling do PWB é pela válvula pneumático-conduzida e eletromagnética.
5. a operação de controle do PWB é que selos do operador o pedal do pé ao PWB do depanel.
6. os componentes os mais altos perto do sulco de v do PWB podem ser até 50mm.
7. Gap para a inserção do PWB pode ser fácil de ajustar.
Vídeo:
http://www.youtube.com/watch?v=313h1CQYz9w&feature=youtu.be
http://www.youtube.com/watch?v=mCCaaT56omw&feature=youtu.be (Para PWB CWVC-3 do alumínio de 1,2 medidores)
http://v.youku.com/v_show/id_XNTkxMTU0MDAw.html

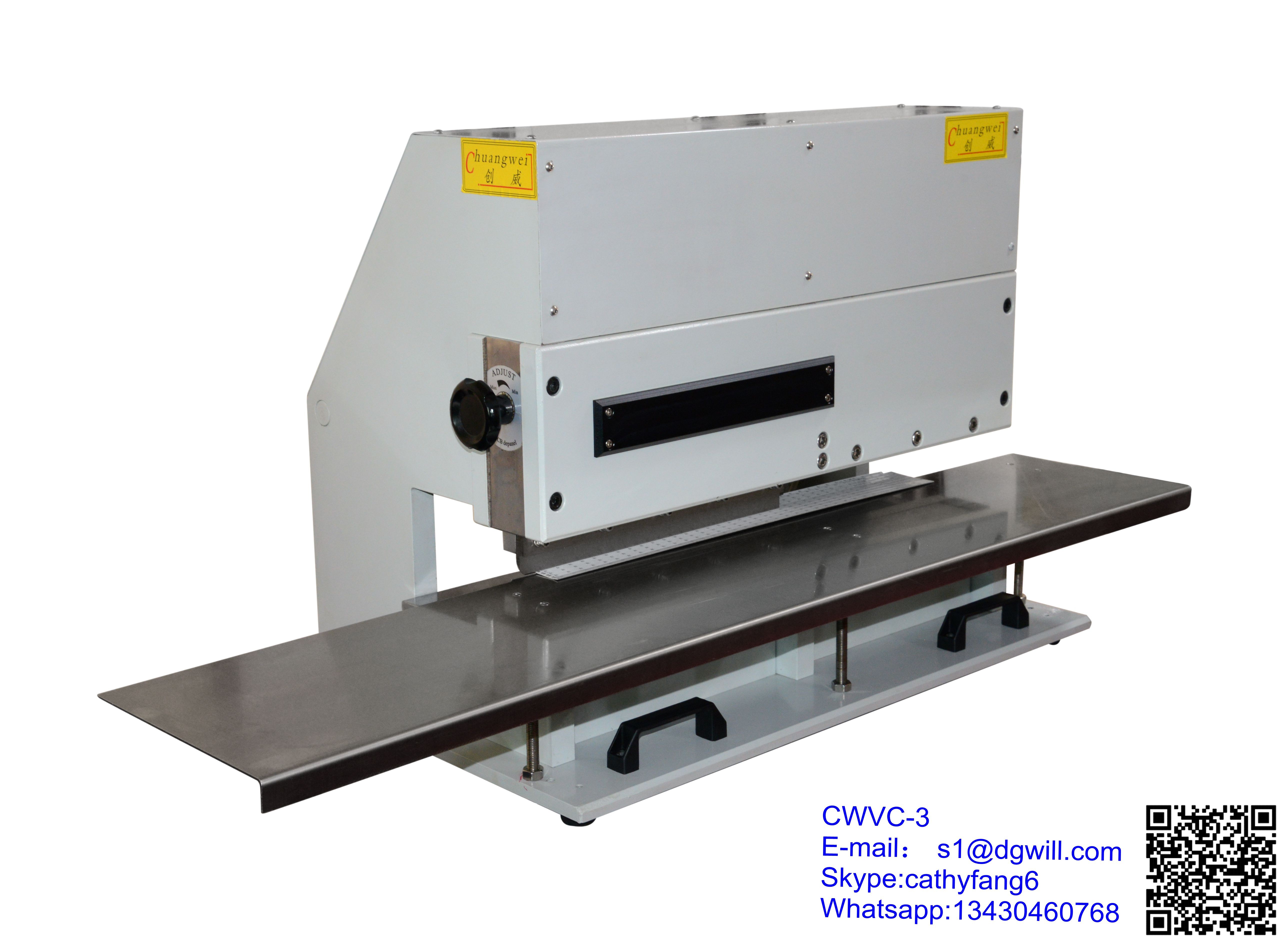

Máquina SMTfly-3 do depanelizer do PWBde Chuangwei
Pode ser usado com alumínio, FR4, CEM3 e outras carcaças
Mantendo o ritmo com meados de-à-grande produção de volume
PCBs flexível ou ultra-fino de Panelized
PCBs densamente povoado com os componentes situados demasiado perto à linha da contagem para que os depanelers padrão segurem
Carcaças de alumínio e metalizadas (além do que FR4, CEM3, etc.)
PCBs é separado pelas facas CWVC-3 em forma de cunha duplas em um movimento de balanço delicado que corta o painel ao longo da linha da contagem, sem esforço ou dano ao PCBs ou aos componentes. Mesmo quando as placas de circuito metalizadas são processadas – como aqueles povoados com diodos emissores de luz degeração que exigem camadas internas dedissipação do metal – esta máquina farão facilmente o corte.
