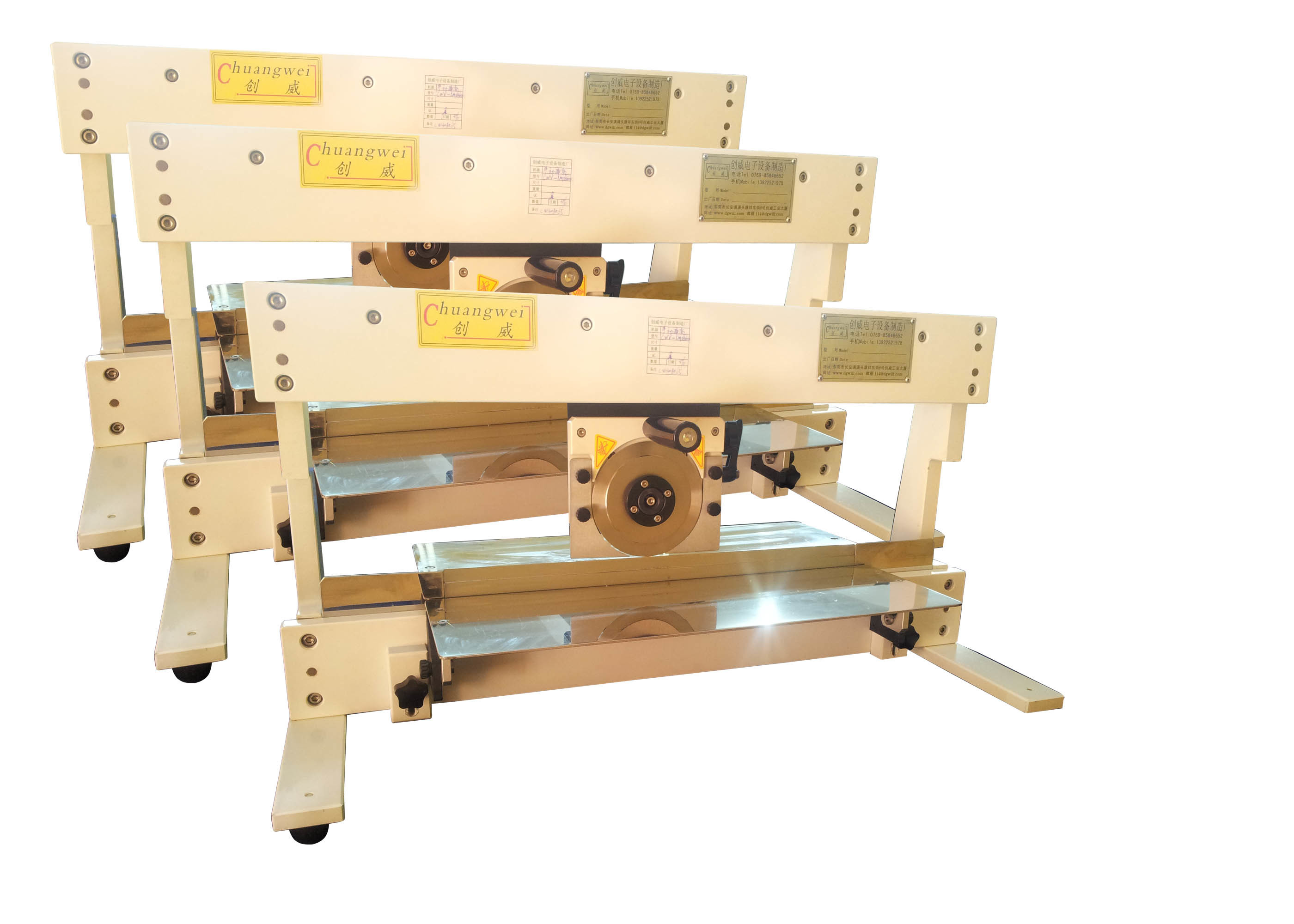

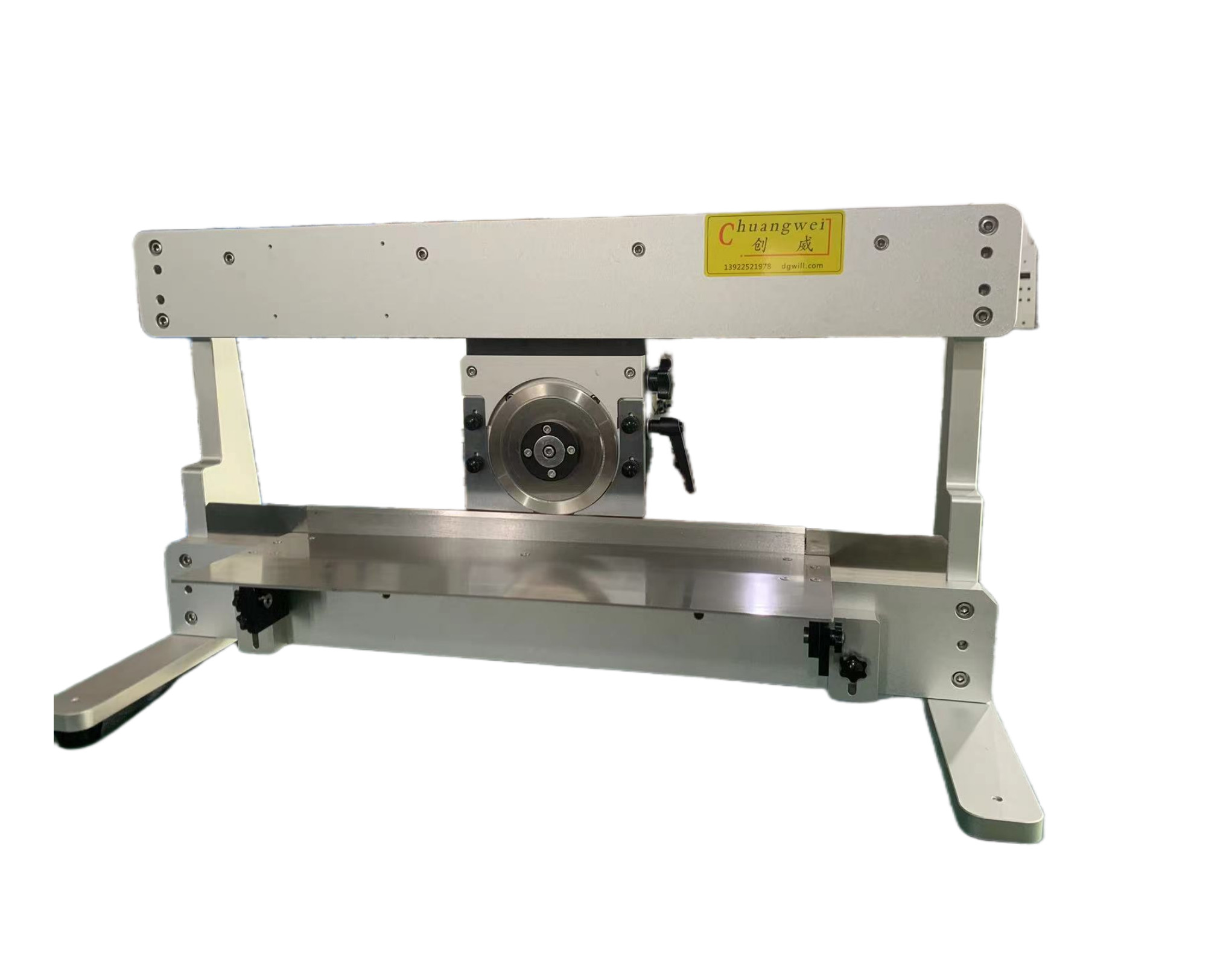

Depanelisador de PCB homologado pelo CE, operado à mão

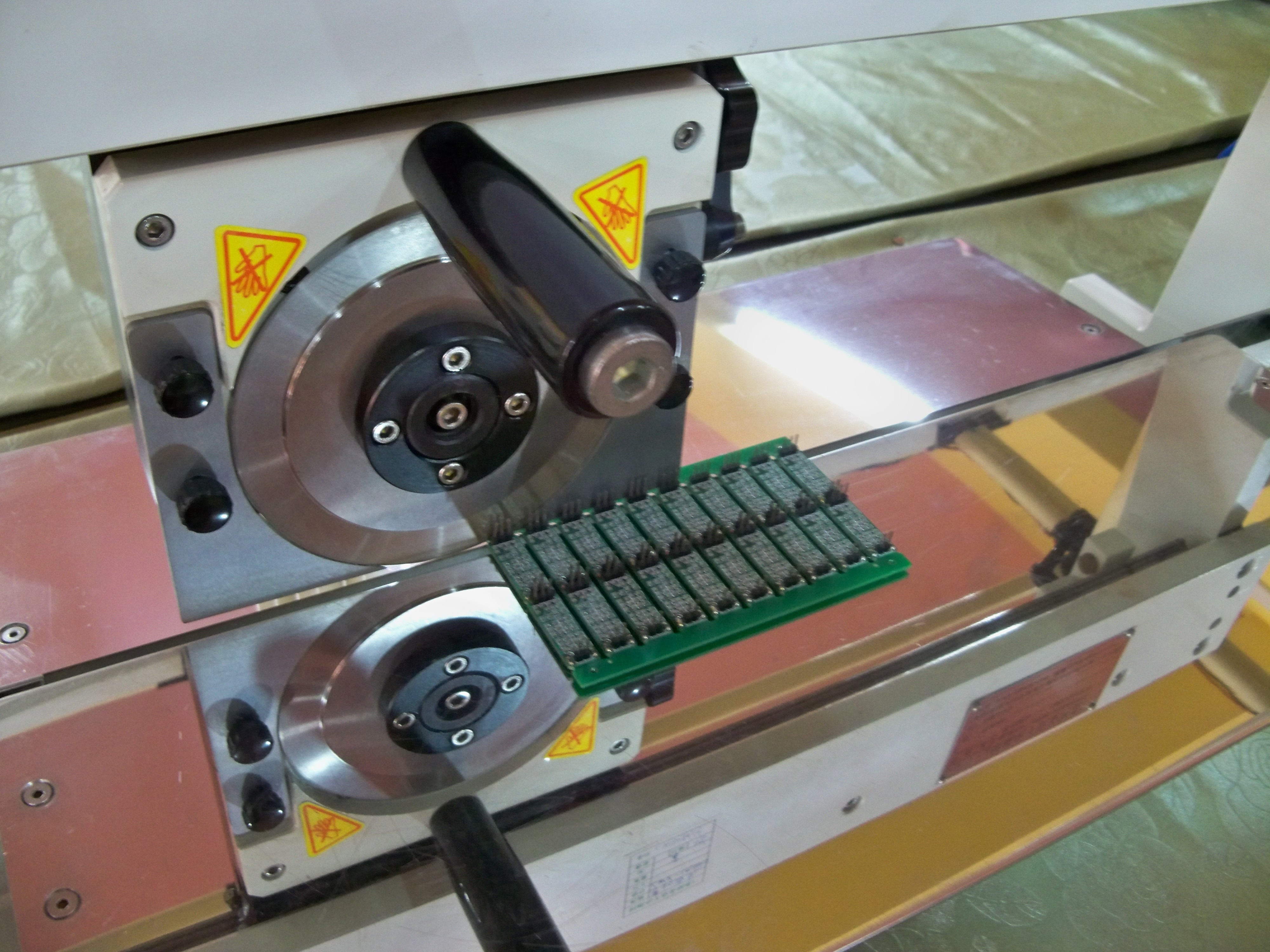

O CWV-1M separa PCBs pequenos e grandes pré-classificados. A tabela e o resto podem ser ajustados continuamente para a posição de trabalho mais adequada.A fenda entre a lâmina linear e o resto pode ser ajustado para garantir que as faixas laterais caem através e são classificadosO PCB é colocado com a sua ranhura pré-marcada na lâmina linear e a lâmina circular é então desenhada à mão através do PCB.A distância entre o guia superior e a lâmina linear é ajustável para garantir que o PCB só é separado na ranhura pré-marcada . As ranhuras pré-marcadas podem ser interrompidas por qualquer número de recortes. Se os componentes projetarem-se acima da ranhura, a lâmina linear precisa ser omitida. Nesse caso, por favor contacte-nos.
CWV-1M PCB Depaneler Características:

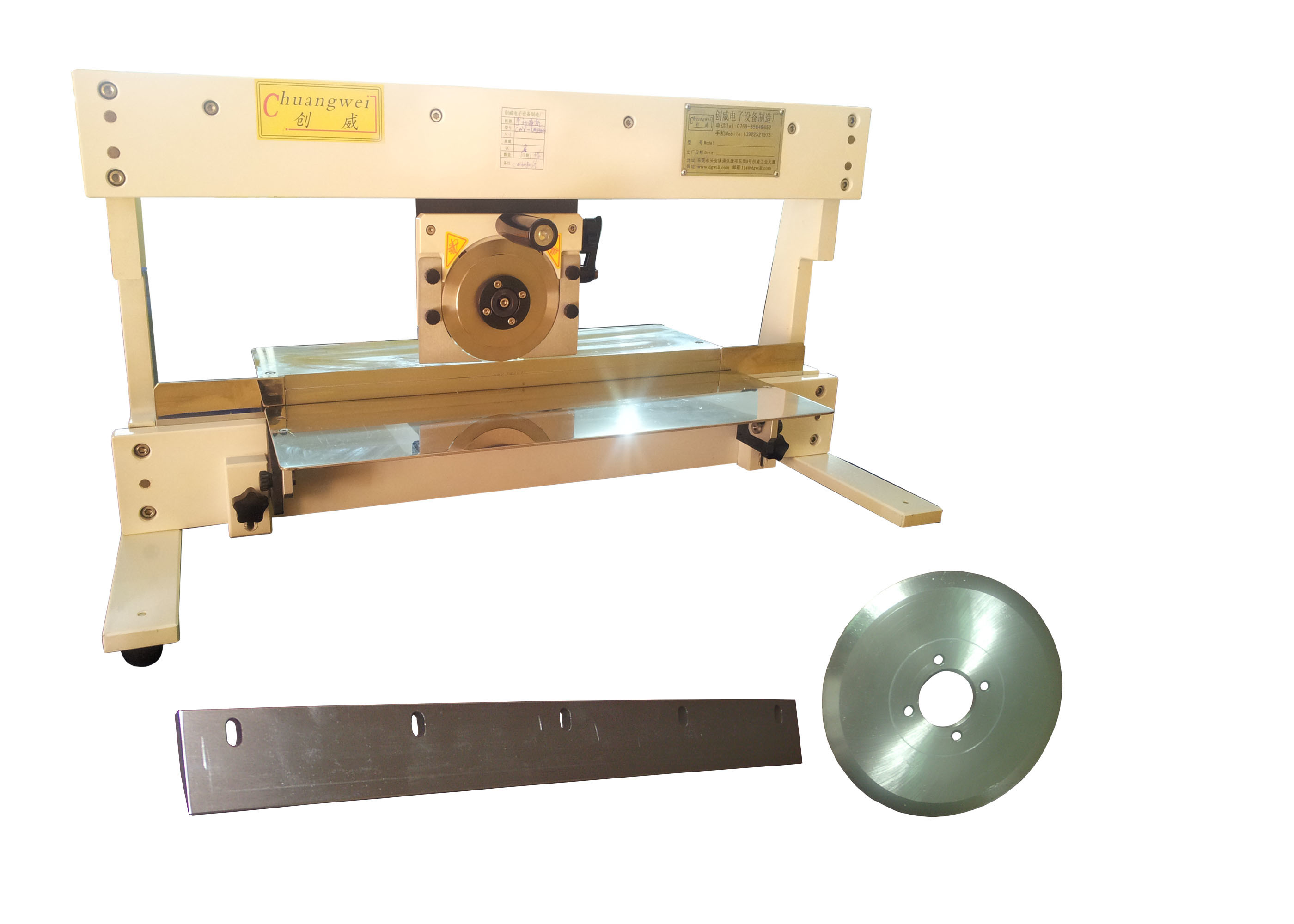

A lâmina circular corta contra a lâmina linear para garantir um processamento limpo e sem barras sem tensão no quadro.
Disponível com comprimento máximo de corte de 460 mm ( 18,1 ") ou 600 mm ( 24 ")
Depanels PCB com componentes a até 1 mm da linha de pontuação
Lâmina de bloqueio rápido para fácil configuração da espessura do painel
Grande mesa de processamento, que pode ser inclinada para permitir que os PCBs separados caiam da lâmina
Lâminas duráveis de aço endurecido
Escudo de segurança de plexiglás à prova de quebra para lâmina circular
Especificações:
|
Modelo: |
CWV-1M720 |
|
Tamanho: |
1027x400x436 mm |
|
O tamanho separado: |
720 mm |
|
Minimize a velocidade: |
Manual |
|
Minimizar a espessura: |
00,6-3,5 mm |
|
Peso da máquina: |
45 kg |
|
Modelo: |
CWV-1M460 |
|
Tamanho: |
787x400x436 mm |
|
O tamanho separado: |
460 mm |
|
Minimize a velocidade: |
Manual |
|
Minimizar a espessura: |
00,6-3,5 mm |
|
Peso da máquina: |
30 kg |
Vantagem competitiva:
1CWV-1M Pcb depanelizador, fabricantes originais, concessão de preços
2Serviços de apoio técnico diário
3- Limitar o tratamento das reclamações, meia hora de retorno aos clientes
4Depanel Experts, fornecimento de sub-programa profissional de PCB
Observe:
No entanto, para as placas de alta qualidade com componentes até à linha divisória, a utilização de uma faca redonda é frequentemente suficiente para separar painéis simples ou cortar resíduos de margem.Pode ser alcançada uma melhor qualidade se a separação for efectuada simultaneamente com facas lineares ao longo de todo o comprimento da prancha (e.g. CWVC-3 CWVC-2L CWVC-450 CWVC-480).
