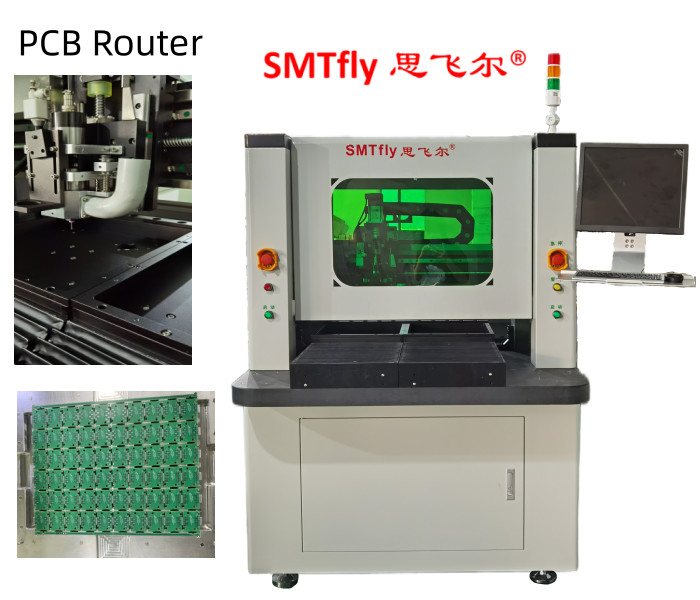

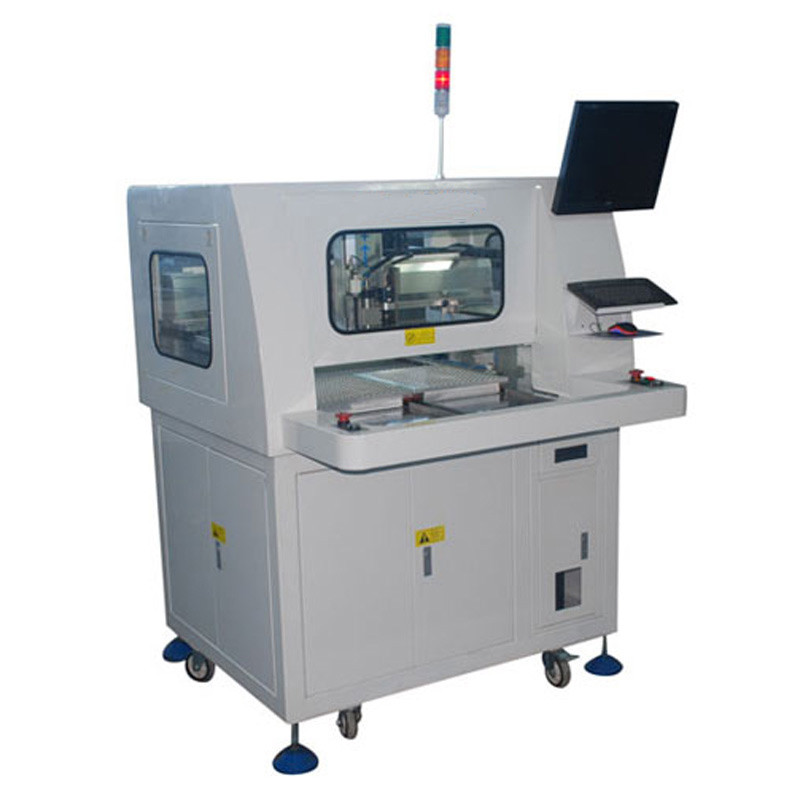

CNC que programa máquinas do router do PWB Depaneling com alinhamento da câmera do CCD
1. lista de peças da máquina
|
I. Hardware |
|
|
EIXO |
Eixo e inversor da estrela da manhã |
|
CCD |
Linha câmeras industriais de Sony 520 |
|
LENTE |
Computar EX2C |
|
Parafuso |
Importações do parafuso da bola de terra da precisão de TBI |
|
Guia |
HIWIN que alarga o trilho de guia linear importado |
|
MOTOR |
Série de JiaBao LCF |
|
CARTÃO DO I/O CONTRONL |
HFC PCI-9074 |
|
CARTÃO DO MOTORISTA CONTRONL |
HFC PCI-9074 |
|
CARTÃO DE I/O |
PCI-9074-64pcs/-38pcs |
|
Limpeza estática |
Série de STATIC-ST401A |
|
Computador |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
|
Relação da máquina |
AOC LCD17”, rato de Logitech |
|
2. software |
|
|
Sistema de controlo |
Windows XP profissional (Service3, v.3244) |
|
GUI da operação |
Chinês Windows XP |
|
O programa edita |
Inline |
|
Sistema da visão |
Offset do CCD AOTU |
|
Sistema de controlo |
Versão de F 1.0.2 |
2. Parâmetros de desempenho
|
Total |
|
|
Dimensões (W*D*H) |
1220mm*1450mm*1420mm |
|
Peso |
550KG |
|
Altura deslocada |
60~110mm |
|
Manipulador |
|
|
Tipo do motor |
Série de JiaBao |
|
Posicionando a repetibilidade |
0.001mm |
|
Área de funcionamento da linha central (máxima) |
680mm*360mm*50mm |
|
Estação de trabalho |
|
|
Fixação do PWB |
padrão, especialização |
|
Carregamento do PWB/que descarrega |
manual |
|
Tamanho do PWB (máximo) |
322mm*322mm |
|
PWB grosso (máximo) |
5mm |
|
Fixturing |
|
|
Rigidez que fixturing |
padrão |
|
Fixação de Fixturing |
maquinaria |
|
Motor do eixo |
|
|
Poder |
400W |
|
Eixo |
50000rpm/min |
|
Proteja |
auto/refrigerar do vento |
|
Cortador da mudança |
Especialização |
|
Distribuindo a capacidade |
|
|
Cortando a velocidade (máximo) |
100mm/s |
|
Conduzindo a velocidade (máximo) |
3000mm/s |
|
Precisão do corte |
0.01mm |
|
Sistema do vácuo |
|
|
Poder do vácuo |
2.2KW C.A. 380V |
|
Vácuo |
prumo |
|
Utilidades |
|
|
Poder |
2.2KW AC380V |
|
Suprimento de ar |
2~5KG/cm2 |
|
Programação |
|
|
O programa edita |
Inline |
|
A função edita |
Linha, arco, circula, U-curva |
|
Armazenamento do programa |
HDD |
|
Sistema da visão |
CCD da cor de SONE |
|
offset do cortador de trituração |
AUTOMÓVEL |
|
Instalação do vácuo |
AUTOMÓVEL |
|
Monitores da operação |
|
|
Iindicator |
Estado da máquina de Iindicator |
|
verificação da ferramenta |
Vida automática da ferramenta da detecção, o uso de testes do tempo |
|
Motor para proteger |
Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão |
|
motor sobre a verificação de carregamento |
Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa |
|
Tempo útil da ferramenta |
Vida automática da ferramenta da detecção, |
|
Estatística dos dados |
Modelo separado da placa, separando a contagem, métodos de contagem diversos |
|
Registro do erro |
O software grava automaticamente toda a memória dos alarmes das máquinas |
|
III. precisão |
|
|
Precisão da linha central |
0.001mm |
|
Cortando a precisão |
0.1mm |
|
IV. segurança |
|
|
A área de funcionamento protege |
Com quatro proteção selada |
|
Sensor da porta |
Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional) |
|
Botão de parada da exigência |
|
3. descrição da função
1) X10 zumbido-na imagem faz a easier&increase de programação a precisão do ajuste do ponto
2) A tabela de deslizamento dois fornece simultaneamente o movimento de entrada e saída para reduzir o momento de aderência para a melhor produtividade.
3) AUTO MARK deslocou a imagem de system.CCD poderia check&simulate o trajeto ou distribuição para reduzir o erro desnecessário antes do corte
4) De Routng do bocado elevador e deslocamento automaticamente ao ponto programado seguinte que corta então para estender a época da vida de distribuir o bocado.
5) Projeto da indústria da porta da segurança
6) A imagem do CCD poderia check&simulate o trajeto ou distribuição para reduzir o erro desnecessário antes do corte
