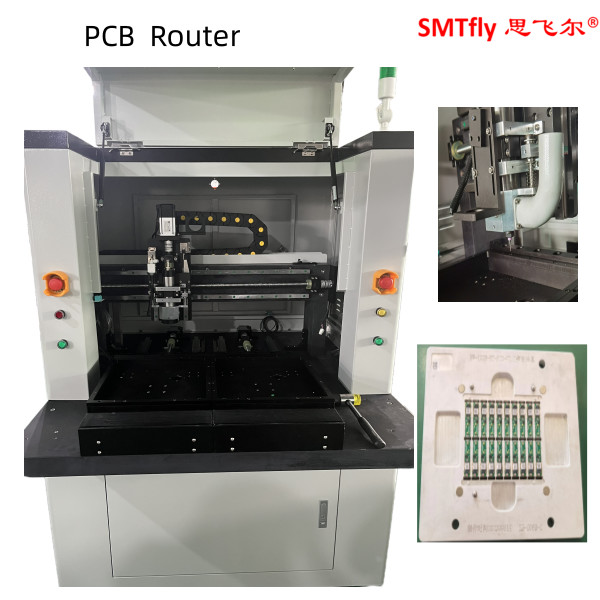

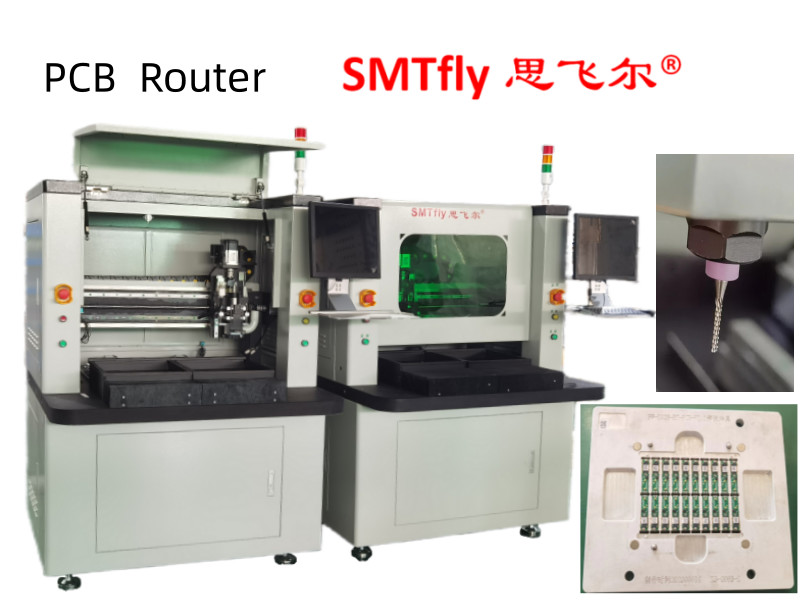

Máquina de roteador de PCB de mesa dupla de 3 mm com aspirador superior e inferior
Especificações:
| Dimensões ((W*D*H): | 1220 mm*1450 mm*1420 mm |
| Peso: | 550 kg |
| Deslocamento de altura: | 60~110 mm |
| Tipo de motor: | Série JiaBao |
| Repetibilidade do posicionamento: | 0.001 mm |
| Área de trabalho do eixo ((max): | 680 mm*360 mm*50 mm |
| Fixação de PCB: | Padrão, especialização |
| Carregamento/descarregamento de PCB: | Manual |
| Tamanho máximo do PCB: | 322 mm*322 mm |
| Espessura do PCB (máximo): | 5 mm |
| Instalação de rigidez: | padrão |
| Fixação da fixação: | Máquinas |
| Potência: | 400 W |
| Espinha: | 50000 rpm/min |
| Proteger: | Auto-refrigeração por vento |
| Mudança de cortador: | Especialização |
Características:
CW-F02 é uma máquina de corte de PCB multi-panel de acordo com o caminho pré-editado pelo uso de movimento de alta velocidade do cortador de fresagem.Melhora a qualidade dos produtos e reduz as taxas de sucata.
A máquina adota interface homem-máquina via Windows XP, que é simples e conveniente, capaz de alcançar correção automática de corte de caminho, edição e modificação do programa CCD de alto pixel,Programa de bloco e programa de uma única etapa.
O PCB com duas placas interativas de carregamento e descarregamento de materiais reduzirá eficazmente o tempo de inatividade da máquina, alcançando assim uma produtividade ideal.Programa de demonstração auxiliar e função de ediçãoA máquina pode funcionar com mais precisão e obter gráficos mais nítidos. Equipada com sistema automático de correcção de posicionamento da marca, o caminho de movimento é exibido em tempo real e rastreado de forma analógica;Tudo em tudo perceber uma visão clara.
Devido à função de correção automática da posição, o PCB pode cortar com mais precisão.Portanto, reduz o padrão para os operadores para colocar a placa, de modo a melhorar imensamente a eficácia do trabalho.
A função de cópia das duas placas, o bloco, matrizes, placa multi-ângulo,A função de modificação de rastreamento único e a função de edição de blocos simplificam o processo de programação e aumentam a eficiência.
Aspirador:
Especificações:
| Modelo | CW-F01-SV |
| Dimensão | 650*400*1300 mm |
| Materiais | S/S 41 aço carbono |
| Modelo de controlo | Construído |
| Filtro | Saco de agulha de poliéster 100% não tecido |
| Modo de queda | Joystick manual + Centro de gravidade de poeira caindo automaticamente |
| Motor | 2 CV, 1,5 kW, 380 V |
| Pressão estática | 2000 mmAQ |
| Diâmetro de sucção a vácuo | 50 mm |
| Disposição dos sacos de filtro | 8 PCS, 120 ((D) mm*500 ((L) mm |
| Tratamento de superfície | Calendário unilateral |
| Modo de limpeza | Caixa de poeira tipo gaveta |
| Roda de posicionamento | 4 peças, ¢ 65 * ¢ 12mm |
| Rodas de mão | 2 peças |
| Peso | 150 kg |
| Observação | Porta de acesso de borracha macia e porta transparente |
