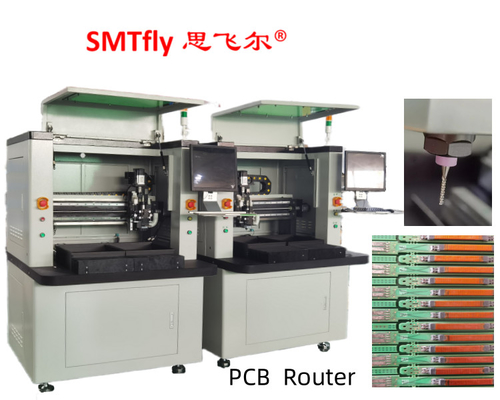

0Máquina de roteador de PCB de precisão de corte de 0,1 mm com bits de roteamento de 0,8-2,5 mm
O nosso serviço:
1- - - - - - - - - - - - -
2Serviços de apoio técnico no dia da promessa
3- Limitar o tratamento das reclamações, meia hora de retorno aos clientes
4Depanel Experts, fornecimento de sub-programa profissional de PCB
5Instalação e formação no local
Características:
1Acabar de cortar só por cortar o router.
2Há pouca distorção no PCB durante o corte porque usando motor de fuso de alta frequência.
3Troca de programa com um toque.
4Capaz de cortar o revestimento e o arco com a máquina de roteamento, diminuindo a restrição no projeto de PCB.
5. Leia o código QR ou o programa de corte JIG BIT auto selecionado, ou verifique a conformidade entre o programa de corte e o JIG.
6A poderosa recolha de poeira minimizou a adesão da poeira ao PCB.
7Desenvolveu um router de alto desempenho que expandiu a vida útil do bit e o resíduo.
8. Reduzir o custo do PCB porque não precisa fazer V-groove no PCB
Especificações:
| Em geral | |
| Dimensões ((W*D*H) | 1220 mm*1450 mm*1420 mm |
| Peso | 650 kg |
| Deslocamento de altura | 60~110 mm |
| Manipulador | |
| Tipo de motor | JiaBaoSérie |
| Repetibilidade do posicionamento | 0.001 mm |
| Área de trabalho do eixo (max) | 680 mm*360 mm*50 mm |
| Estação de trabalho | |
| Fixação de PCB | padrão, especialização |
| Carregamento/descarregamento de PCB | Manual |
| Tamanho máximo do PCB | 450 mm*350 mm |
| Espessura do PCB (máximo) | 5 mm |
| Instalação | |
| Instalações de rigidez | padrão |
| Fixação de fixação | Máquinas |
| Motor de fusão | |
| Potência | 400 W |
| Espinha | 60000 rpm/min |
| Proteger | Auto-refrigeração por vento |
| Mudança de cortador | Especialização |
| Capacidade de roteamento | |
| Velocidade de corte ((max) | 100 mm/s |
| Velocidade de condução ((max) | 3000 mm/s |
| Precisão de corte | 0.01 mm |
| Sistema de vácuo | |
| Potência de vácuo | 2.2KW AC 380V |
| Vazio | Plumb |
| Serviços públicos | |
| Potência | 2.2KW AC380V |
| Fornecimento de ar | 2 a 5 kg/cm2 |
| Programação | |
| Edição do programa | Em linha |
| Edição de função | Linha, arco, circulação, curva U |
| Armazenamento de programas | HDD |
| Sistema de visão | CCD de cor SONE |
| moedor de moagem | Automação |
| Configuração de vácuo | Automação |
| Monitores da operação | |
| Indicador | Indicador Estado da máquina |
| Verificação de ferramentas | Vida útil da ferramenta de detecção automática, utilização de testes de tempo |
| Proteção do motor | Função de protecção contra sobreaquecimento, sobrecarga e baixa tensão |
| Verificação de sobrecarga do motor | Ter sobrecarga, a linha é normal, função de proteção de baixa tensão |
| Tempo útil da ferramenta | Vida útil da ferramenta de detecção automática, |
| Estatística de dados | Modelo de quadro separado, contagem separada, métodos de contagem diversos |
| Registro de erros | Software registra automaticamente todos os alarmes memória das máquinas |
| III. Precisão | |
| Precisão do eixo | 0.001 mm |
| Precisão de corte | 0.1 mm |
| IV. Segurança | |
| Proteção da área de trabalho | Com proteção de quatro selos |
| Sensor de porta | Sensor de micro-interrupção da porta de segurança dianteira e traseira (opcional) |
| Botão de parada de urgência |
