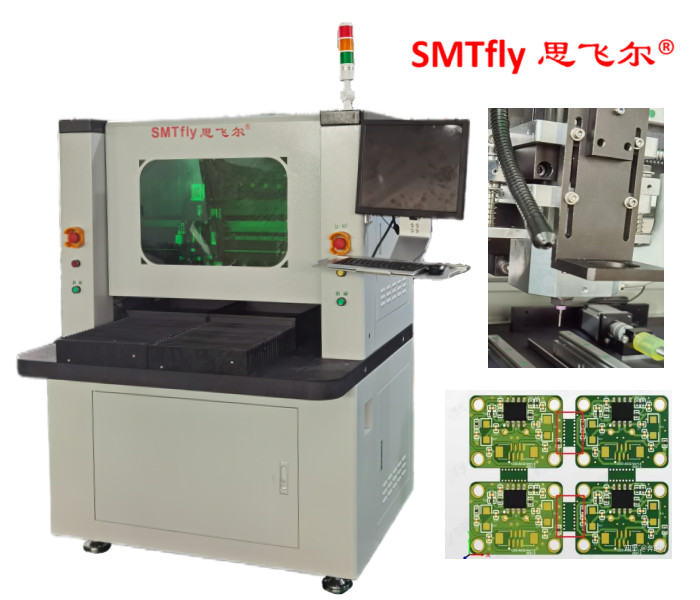

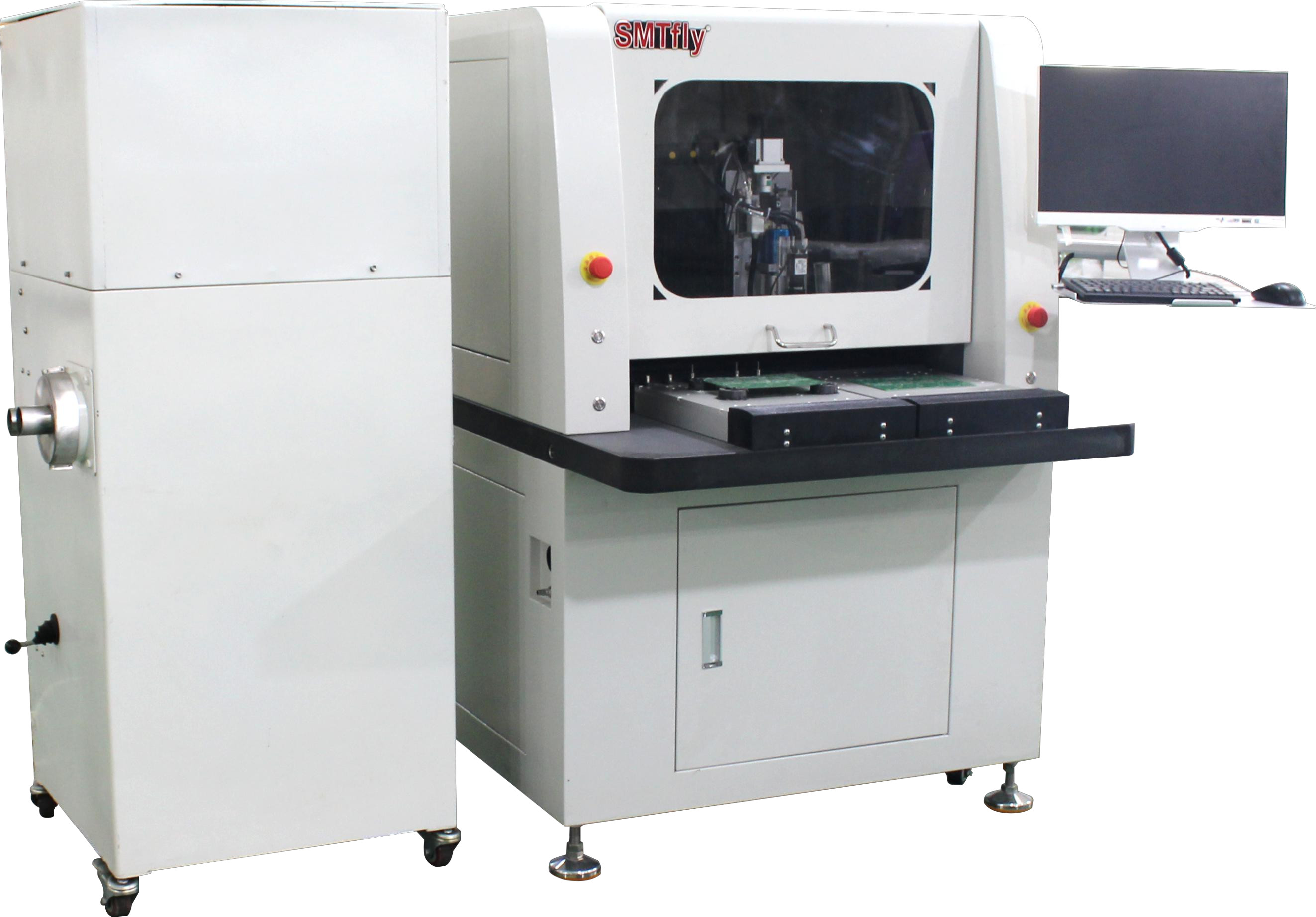

60000RPM FR4 Industrial PCB Depaneling Router Device,Separador de PCB
Roteador de desmontagem de PCBEspecificações:
| I. Ferramentas | |
| Modelos/tipos de sistemas | Windows 7 |
| Em geral | |
| Impressão (LxWxH) | 800 mm*850 mm*1700 mm |
| Peso (aproximado) | 350 kg |
| Calçados de máquina regulaveis (para altura) | 60~110 mm |
| Manipulador | |
| Motor de manipulação | Série Panasonic MINAS A5 |
| Repetitividade do manipulador | 0.001 mm |
| Configuração do eixo | |
| Viagem máxima no eixo (X,Y,Z) | 400 mm*650 mm*50 mm |
| Estação de trabalho | |
| Posicionamento do quadro | Posicionamento de fixação, posicionamento universal do dedal, correção da visão |
| Carregamento/Descarregamento | Manual |
| Faixa de roteamento | 450 mm*350 mm |
| Espessura do painel | 3 mm |
| Instalação | |
| Fixação rígida | Dedo universal e fixação antiestática |
| Grampos superiores | Usando o posicionamento do buraco |
| Motor de fusão | |
| Potência | 100 W |
| Velocidade máxima | 60000 rpm/min |
| Refrigeração | Refrigeração natural e refrigeração a ar |
| Tamanho do bit do roteador | 3 mm*3 mm |
| Mudança de ferramenta | Use uma chave especial. |
| Capacidade de roteamento | |
| Velocidade máxima de roteamento | 100 mm/s |
| Repetitividade | 0.02 mm |
| Sistema de vácuo | |
| Potência | 0.75KW220V Motor monofásico |
| Filtração | Vertical e horizontal |
| Serviços públicos | |
| Potência | 1.5KW AC220V |
| Fornecimento de ar | 4 a 5 kg/cm2 |
| II. Software e programação | |
| Plataforma do sistema | Windows 7 |
| Estabilidade do sistema | 24 horas sem exceção |
| Sistema de visão | Sistema de correcção do alinhamento da visão CCD de precisão (série SONY 250) |
| Programação | |
| On-line | Programação online |
| Função de edição | Direito, diagonal, arco circular, círculo |
| Número de programas que podem ser instalados | selecionar um local de armazenamento de acordo com as exigências do cliente |
| Configure a câmera CCD para programação | Fangchen F130 CCD de alta precisão |
| Compensação do diâmetro da peça de ferramenta | Fornecer ângulos diferentes para compensar o usuário para escolher diferentes formas |
| Mudança de configuração do filtro Intervalo (distância) | filtro de limpeza automática e caixa de coleta de poeira para poeira quando o processamento é concluído centralizado a cada vez |
| Monitores da operação | |
| Luz de torre de 3 cores | 3 cores de luz monitorar as condições de trabalho da máquina |
| Detecção de quebra de ferramenta | Detecção automática da vida útil da ferramenta e do tempo de utilização |
| Detecção do sobreaquecimento do motor | Função de protecção contra sobreaquecimento, sobrecarga e baixa tensão |
| Detecção de sobrecarga por servo | Sobrecarga, a linha é normal, função de proteção contra baixa tensão |
| Rastreamento da vida útil da ferramenta | Detecção do tempo de vida útil da ferramenta |
| Contador de placa de PCB | A redução do número, a redução da contagem, uma forma diversificada de contagem. |
| Alarme de alteração do filtro de vácuo | Não utilizar para filtro a vácuo |
| Histórico de erros da máquina | O software registra automaticamente todos os alarmes de memória |
| III. Precisão | |
| Precisão de posicionamento do eixo | 0.01 mm |
| Precisão de roteamento | 0.02 mm |
| IV. Segurança | |
| Área de trabalho fechada | Usando proteção de quatro selos |
| Sensores de bloqueio de portas | Sensor de micro-interruptor |
| Botão de parada de emergência | - Sim, sim. |
Características técnicas do roteador de desmontagem de painéis de PCB:
1Precisão estrutural, carga uniforme, para eliminar tensões internas
2- Segura, fácil de operar
3Para eletrónica, telemóveis, computadores, PCB, FPC (placas de circuito impresso flexíveis)
Nossas Vantagens e Serviços:
1- - - - - - - - - - - - -
2Serviços de apoio técnico no dia da promessa
3- Limitar o tratamento das reclamações, meia hora de retorno aos clientes
4Depanel Experts, fornecimento de sub-programa profissional de PCB
5Instalação e formação no local
