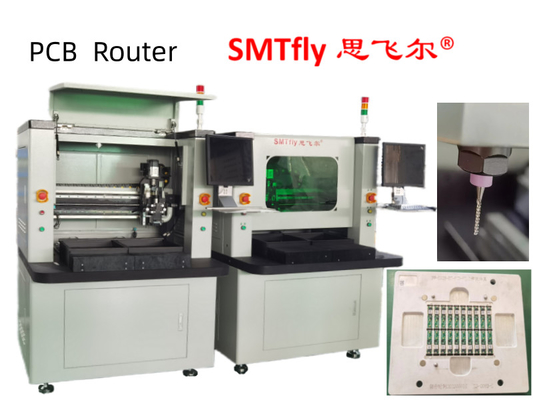

Separador de PCB Roteador de PCB com mesas de trabalho gêmeas 300*280mm
Este separador de PCB é a solução para uma desmontagem de PCB sem problemas através do emprego de um bit de roteador que minimiza o estresse nos componentes.O fuso de alta velocidade incluído na máquina acelera o corte e mantém a precisãoO nosso separador PCB depaneler também reduzirá a substituição de bits com o nosso sistema de ajuste de profundidade de bits do roteador,que muda automaticamente até 5 níveis de profundidade. A velocidade máxima de corte do bit do roteador de PCB é de 50 mm por segundo, enquanto a velocidade de viagem é de um máximo de 800 mm por segundo.o sistema é seguro de ser limpo e eficienteIsto impede a deformação e aproveita plenamente a resistência do vácuo para a recolha de poeira mais eficaz.
Especificação do separador de PCB
| Modelo | CW-F01-S |
| Área de trabalho padrão | 350*350 mm |
| Potência | 220 V, 4,2 kW |
| Repetitividade do manipulador | ± 0,02 mm |
| Resolução | ± 0,01 mm |
| Posicionamento do quadro | Estação de trabalho dupla com fixação de ninho ou fixação de alfinetes |
| Localização do painel | Localizados por furos de ferramentas ou bordas de PCB |
| Carregamento | Manual |
| Desembarque | Manual |
| Tamanho do painel | 450*350 mm |
| Espessura do painel | 00,5-3,5 mm |
| Motor de fusão | 0.5kW Fusão Morning Star |
| Mudança de ferramenta | Manual |
| Sistema de filtragem de poeira | Aspirador de 3 kW |
| Sistema de visão | Câmara de vídeo CCD de alta resolução |
| Programação | Ensino manual de ponto a ponto com assistência visual |
| Função de edição | Modo de visão assistida / de ensaio |
| Peso da máquina | 500 kg |
| Dimensão da máquina | 113*140*108cm |
Características do separador de PCB
1.X10 zoom-in imagem torna a programação mais fácil e aumentar a precisão do ajuste de ponto
2.Duas mesas deslizantes fornecem simultaneamente movimentos de entrada e saída para reduzir o tempo de acoplamento para melhor
produtividade.
3.Auto MARK sistema de offset.CCD imagem poderia verificar e simular o caminho ou roteamento para reduzir
erro desnecessário antes de cortar.
4.Tem tempo de vida do bit de roteamento e sistema de alarme para lembrar o operador para alterar bits de roteamento
Quando ele terminar 120M corte e roteamento bit primeiro 2mm corte o primeiro ponto de moagem, meio 2mm corte o segundo
ponto de fresagem, o último 2mm cortar o terceiro ponto de fresagem para aumentar o seu tempo de vida
5.Imagem CCD poderia verificar e simular o caminho ou roteamento para reduzir o erro desnecessário antes de cortar
Detalhes do separador de PCB:
