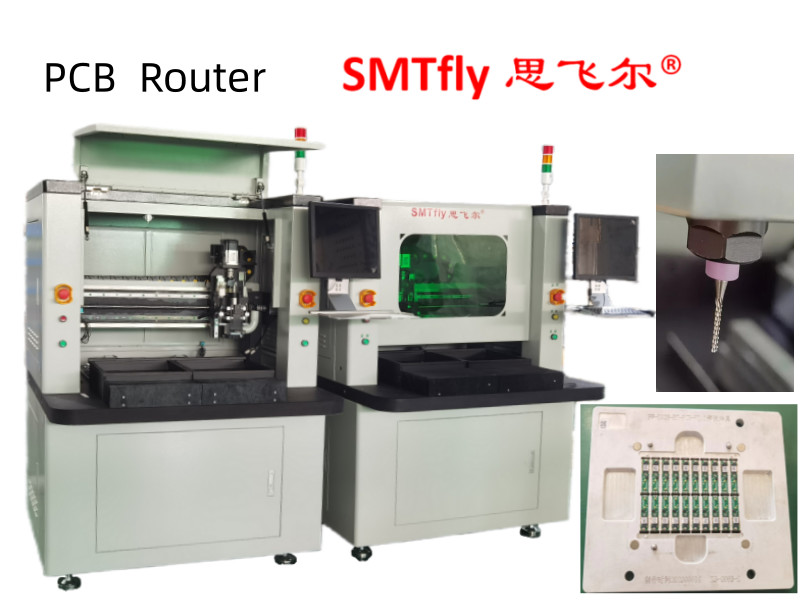

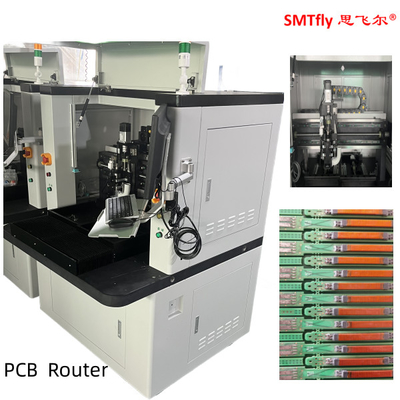

Máquina de roteamento PCBA em linha ou off-line opcional, Máquina de desinstalação de PCB
1Características:
1.X10 zoom-in imagem torna a programação mais fácil e aumentar a precisão do ajuste de ponto.
2Duas mesas deslizantes permitem o movimento de entrada e saída simultâneos para reduzir o tempo de fixação para uma melhor produtividade.

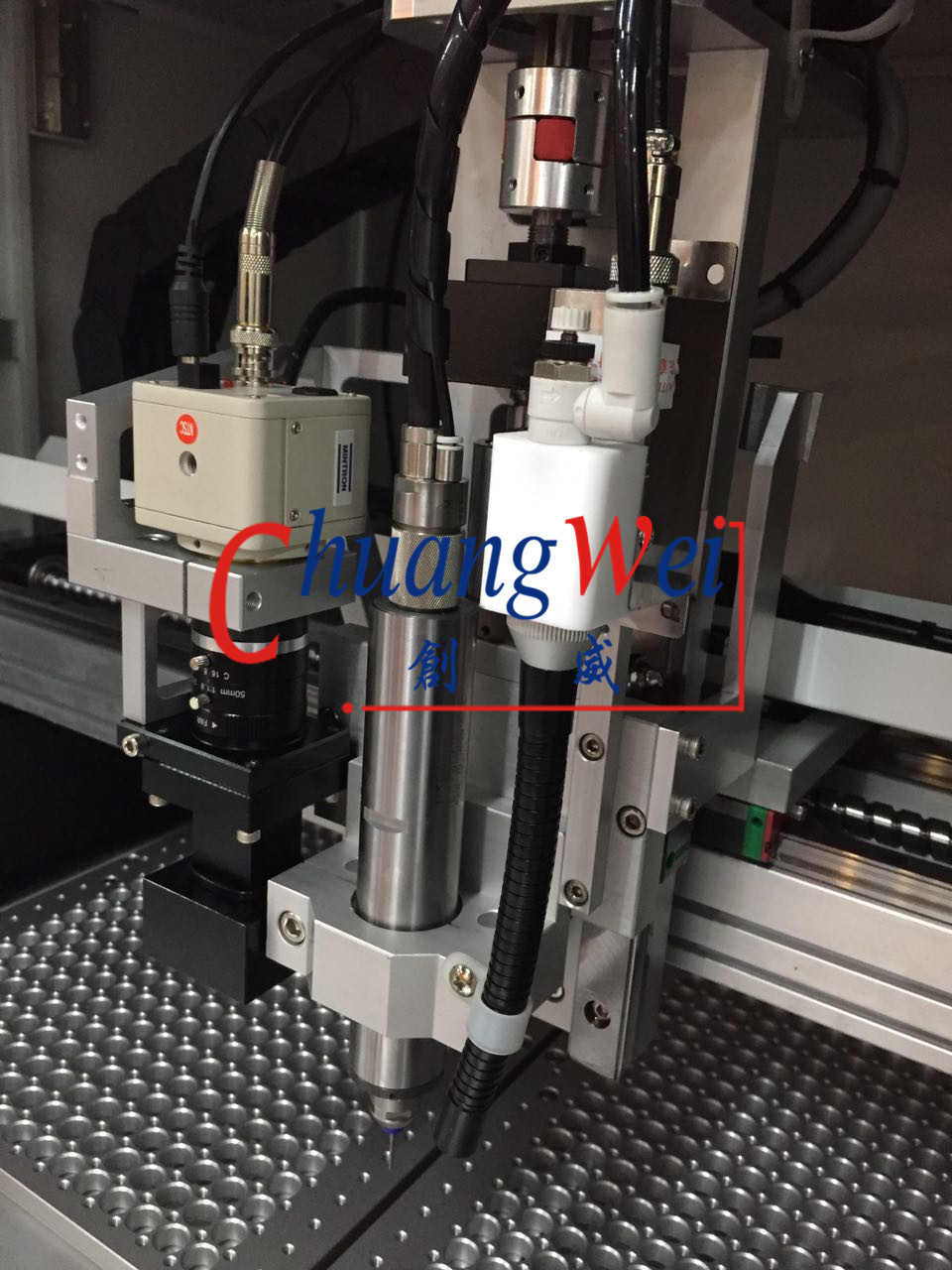

3.AUTO MARK sistema de deslocamento. Imagem CCD poderia verificar e simular o caminho ou roteamento para reduzir erros desnecessários antes do corte.
4. Tem roteamento bit tempo de vida de verificação e sistema de alarme para lembrar o operador para mudar bits de roteamento quando ele terminar 120M corte.corte do meio 2 mm o segundo ponto de fresagem, os últimos 2mm cortar o terceiro ponto de fresagem para aumentar o seu tempo de vida.
5A imagem CCD pode verificar e simular o caminho ou o roteamento para reduzir erros desnecessários antes do corte.
2Vantagens:
1Utilizando o dispositivo de duplo deslizamento no lugar, reduzir os tempos de espera de corte, aumentar a capacidade de produção.
2. Evite flaps artificiais causados por rachaduras de estanho e danos em partes e outros problemas.
3- Evite o uso de uma peça contundente ou dobrada, produzida por esforço mecânico.
4Adequado para o corte de arco e linha de chapas acabadas.
5. Adequado para pequenos pedaços do corte final, placa base de um telefone móvel, PDA, cartão de interface do PC e assim por diante.
3Especificações
| Modelo | CW-F01-S |
| Área de trabalho padrão | 320*320mm (padrão) |
| Potência | 220 V, 4,2 kW |
| Repetitividade do manipulador | ± 0,02 mm |
| Resolução | ± 0,01 mm |
| Posicionamento do quadro | Estação de trabalho dupla com fixação de ninho ou fixação de alfinetes |
| Localização do painel | Localizados por furos de ferramentas ou bordas de PCB |
| Carregamento | Manual |
| Desembarque | Manual |
| Tamanho do painel | 320*320mm (padrão) |
| Espessura do painel | 00,5-3,5 mm |
| Motor de fusão | Espinha KAVO |
| Mudança de ferramenta | Manual |
| Sistema de filtragem de poeira | Aspirador de 3 kW |
| Sistema de visão | Câmara de vídeo CCD de alta resolução |
| Programação | Ensino manual de ponto a ponto com assistência visual |
| Função de edição | Modo de visão assistida / de ensaio |
| Peso da máquina | 650 kg |
| Dimensão da máquina | 113*140*108cm |
Fluxo de produção
Autorização CE
