Equipamento de roteamento de PCB de despacho com área de trabalho de 650*500 mm

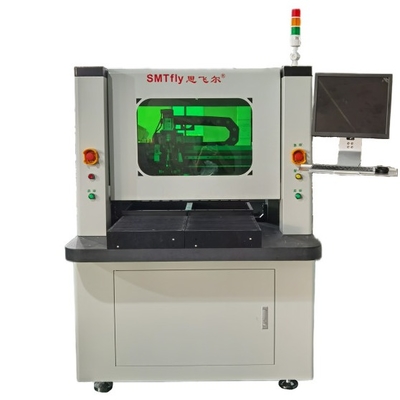

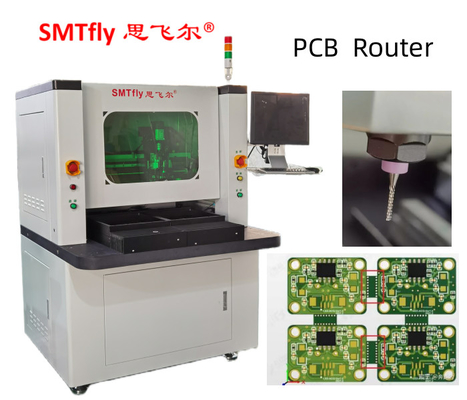

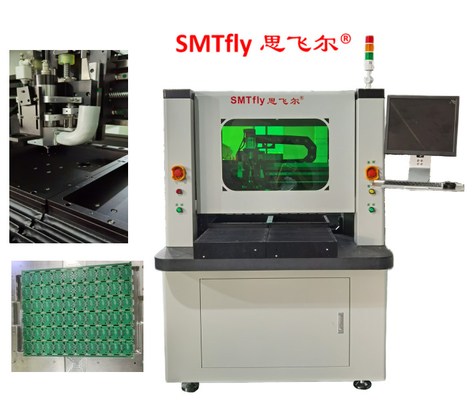

Trata-se de uma máquina de roteamento autônoma especialmente concebida para rotear (despanelizar) conjuntos de placas de circuito impresso (PCBA) em conjuntos individuais.A máquina pode acomodar PCBs maiores em sua configuração de duas mesas com tamanho máximo do painel de 650mm x 500mmO seu software de controlo avançado fornece uma programação "visual" fácil de usar para uma programação online rápida e precisa.
Parâmetros de desempenho
|
Em geral |
|
| Dimensões ((W*D*H) | 1220 mm*1450 mm*1420 mm |
| Peso | 550 kg |
| Deslocamento de altura | 60~110 mm |
|
Manipulador |
|
| Tipo de motor | Série JiaBao |
| Repetibilidade do posicionamento | 0.001 mm |
| Área de trabalho do eixo (max) | 680 mm*360 mm*50 mm |
|
Estação de trabalho |
|
| Estação de trabalho | Padrão, especialização |
| Carregamento/descarregamento de PCB | Manual |
| Tamanho máximo do PCB | 322 mm*322 mm |
| Espessura do PCB (máximo) | 5 mm |
|
Instalação |
|
| Instalações de rigidez | padrão |
| Fixação de fixação | Máquinas |
|
Motor de fusão |
|
| Potência | 400 W |
| Espinha | 50000 rpm/min |
| Proteger | Auto-refrigeração por vento |
| Mudança de cortador | Especialização |
|
Capacidade de roteamento |
|
| Velocidade de corte (max.) | 100 mm/s |
| Velocidade de condução ((max.) | 3000 mm/s |
| Precisão de corte | 0.01 mm |
|
Sistema de vácuo |
|
| Potência de vácuo | 2.2KW AC 380V |
|
Máquinas de secagem |
|
|
Serviços públicos |
|
| Potência | 2.2KW AC380V |
| Fornecimento de ar | 2 a 5 kg/cm2 |
CW-F01 Software:
| Sistema de controlo | Windows 7 |
| Operação GUI | Inglês Windows 7 |
| Edição do programa | Em linha |
| Sistema de visão | CCD AOTU offset |
| Sistema de controlo | F1.0.2 versão |
SMTfly & Chuangwei Packaging:
Porquê escolher-nos?
1Engenheiros disponíveis para serviços de máquinas no estrangeiro.
Os engenheiros estão disponíveis para serem enviados para outros países para fazer formação em máquinas e oferecer apoio técnico.
2Garantia de um ano para as máquinas, excepto acessórios.
Construção de estrutura robusta e lâminas de aço japonesas obtiveram boa avaliação e reconhecido por e clientes no exterior.Os clientes só têm de suportar os encargos de frete..
3Serviço ao cliente eficaz.
Todos nós juntos somos mais fortes e sábios do que qualquer um de nós individualmente.Para ter sucesso, temos de assumir responsabilidades, cooperar com os colegas e com os departamentos,comunicam-se eficazmente uns com os outros, fomentar o entusiasmo e participar na tomada de decisões. Ser facilmente acessível aos clientes e fornecer respostas rápidas para resolver os seus problemas e criar valor para os clientes
4A técnica madura e o precursor do processo fazem máquinas de alta qualidade.
Como a maior fábrica no sul da China, temos 12 anos de experiência em máquinas de separador de PCB e máquinas de solda. máquina de roteador de pcb
Nossa equipe de P&D atualiza continuamente as máquinas existentes para atender à tendência de desenvolvimento do mercado
