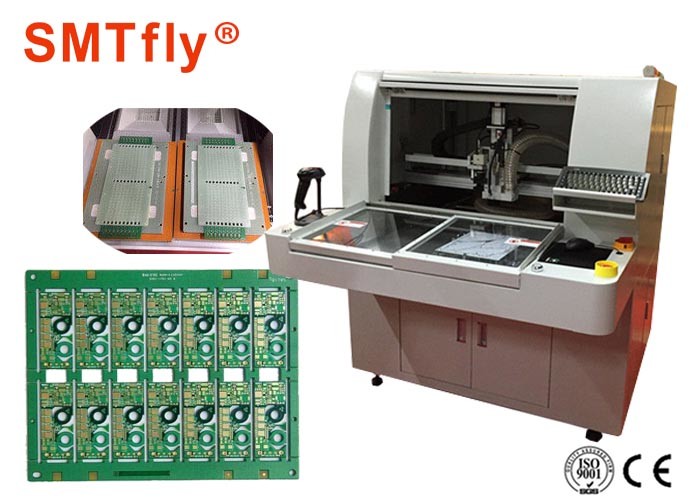

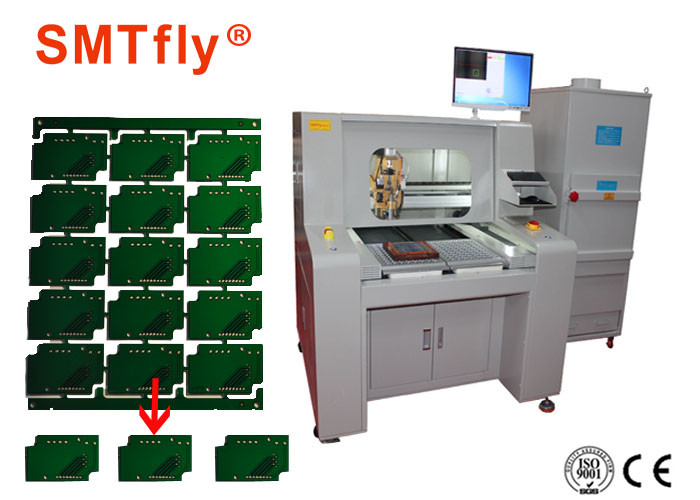

Router Inline da máquina do router do PWB/PWB Depaneling com eixo de KAVO
1. Lista de peças do router do PWB Depanelizer
| I. Hardware | |
| EIXO | Eixo de KAVO |
| CCD | Linha câmeras industriais de Sony 520 |
| LENTE | Computar EX2C |
| Parafuso | Importações do parafuso da bola de terra da precisão de TBI |
| Guia | HIWIN que alarga o trilho de guia linear importado |
| MOTOR | Série de JiaBao LCF |
| CARTÃO DO I/O CONTRONL | HFC PCI-9074 |
| CARTÃO DO MOTORISTA CONTRONL | HFC PCI-9074 |
| CARTÃO DE I/O | PCI-9074-64pcs/-38pcs |
| Limpeza estática | Série de STATIC-ST401A |
| Computador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Relação da máquina | AOC LCD17”, rato de Logitech |
| 2. software | |
| Sistema de controlo | Windows XP profissional (Service3, v.3244) |
| GUI da operação | Windows XP inglês |
| O programa edita | Inline |
| Sistema da visão | Offset do CCD AOTU |
| Sistema de controlo | Versão de F 1.2.88 |
2. Parâmetros do router do PWB Depanelizer
| Total | |
| Dimensões (W*D*H) | 1370mm*1650mm*1450mm |
| Peso | 650KG |
| Altura deslocada | 60~110mm |
| Manipulador | |
| Tipo do motor | Série de JiaBao |
| Posicionando a repetibilidade | 0.001mm |
| Área de funcionamento da linha central (máxima) | 830mm*580mm*50mm |
| Estação de trabalho | |
| Fixação do PWB | padrão, especialização |
| Carregamento do PWB/que descarrega | manual |
| Tamanho do PWB (máximo) | 320*320mm |
| PWB grosso (máximo) | 5mm |
| Fixturing | |
| Rigidez que fixturing | Dispositivo elétrico do cliente do uso |
| Fixação de Fixturing | maquinaria |
| Motor do eixo | |
| Poder | 150W |
| Eixo | 60000rpm/min |
| Proteja | auto/refrigerar do vento |
| Cortador da mudança | Especialização |
| Distribuindo a capacidade | |
| Cortando a velocidade (máximo) | 80mm/s |
| Conduzindo a velocidade (máximo) | 2500mm/s |
| Precisão do corte | 0.01mm |
| Sistema do vácuo | |
| Poder do vácuo | 3.5KW C.A. 380V |
| Vácuo | prumo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suprimento de ar | 4-6KG/cm2 |
| Programação | |
| O programa edita | Inline |
| A função edita | Linha, arco, circula, U-curva |
| Armazenamento do programa | HDD |
| Sistema da visão | CCD da cor de SONE |
| offset do cortador de trituração | AUTOMÓVEL |
| Instalação do vácuo | AUTOMÓVEL |
| Monitores da operação | |
| Iindicator | Estado da máquina de Iindicator |
| verificação da ferramenta | Vida automática da ferramenta da detecção, o uso de testes do tempo |
| Motor para proteger | Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão |
| motor sobre a verificação de carregamento | Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa |
| Tempo útil da ferramenta | Vida automática da ferramenta da detecção, |
| Estatística dos dados | Modelo separado da placa, separando a contagem, métodos de contagem diversos |
| Registro do erro | O software grava automaticamente toda a memória dos alarmes das máquinas |
| III. precisão | |
| Precisão da linha central | 0.001mm |
| Cortando a precisão | 0.1mm |
| IV. segurança | |
| A área de funcionamento protege | Com quatro proteção selada |
| Sensor da porta | Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional) |
| Botão de parada da exigência |
3. Eixo do router KAVO do PWB Depanelizer
4. Aspirador de p30 do router do PWB Depanelizer
5. PWB rápido e eficiente Singulation
Ao considerar os métodos numerosos disponíveis para o singulation do PWB, é difícil decidir qual pôde ser o melhor. Em ChuangWei nós propomos que nossos routeres do PWB sejam os mais eficientes, e a maneira a mais rápida aos PWB do singulate. Para o depanelization livre do esforço nós utilizamos um bocado do router que minimize o esforço em componentes, consequentemente mantendo os intactos e trabalhando proficienta. O sistema do ajuste do bocado do router deslocará automaticamente até 5 níveis diferentes da profundidade, que reduzirão na substituição mordida. O bocado do router que corta a velocidade tem um máximo do por segundo de 50mm, quando a velocidade de viagem for um máximo do por segundo de 800mm. Nossos routeres do PWB igualmente contêm um eixo de alta velocidade que sustente a precisão ao acelerar o processo. O quadro é certo sustentar com os parafusos precisos da bola empregados em um X, Y, linha central de Z, e ser rápido com um motor do eixo que crie até as rotações 60,000rpm.
