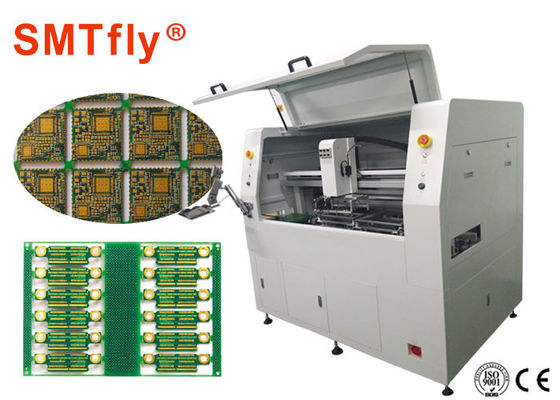

Máquina de marcação de PCB para 4 eixos de controlo com borda de corte lisa

Separador de PCB de dois slides para a melhor solução de despacho com borda de corte suave

Características:

1Separador de PCB de dois discos

2Baixo nível de stress

3A ponta afiada.

4- Carregamento/descarregamento manual

5. Cortar a alta velocidade por controlo de 4 eixos

6Ensino fácil com processamento de imagem

Descrição

Intercambiador deslizante bidirecional

Este trocador de trabalho fornece um espaço de trabalho simultaneamente dentro e fora para limitar o tempo de inatividade, que por sua vez atinge o valor máximo de saída.

Duplicação de rotas

O utilizador só precisa de definir dois pontos de referência para duplicar uma mesma rota, economizando tempo de programação.

Seção de bits de roteamento

O usuário pode definir uma distância designada e fazer o bit de roteamento subir ou descer, a fim de fazer uma nova seção de bit de promoção para cortar placas para multiplicar a vida do bit de roteamento.

Interface gráfica amigável

O sistema Windows XP e a Graphical User Interface (GUI) são adotados, o que permite ao usuário aprender e usar o programa facilmente.

Especificações

• Configuração Fixado: 2 estações
• Área de trabalho: X: 320 mm, Y: 320 mm, Z: 60 mm
• Área de corte: Max: X: 320mm, Y: 320mm Min: X: 100mm, Y: 100mm Z: 15mm
• Altura do componente do PCB: Lado superior: 15 mm Lado inferior: 45 mm ((com um dispositivo específico)
• Espessura do PCB: 0,5 a 3,0 mm
• Diâmetro do bit do roteador: 0,8 ~ 2,0 mm ((Opção: Mais de 2,0 mm)
• Precisão de corte: ± 0,10 mm
• Precisão de posicionamento: ± 0,01 mm
• Repetitividade do posicionamento: ± 0,02 mm
• Número de eixos em utilização: 7 eixos (X, YL, YR, Z, Carry, P/P, transportador).
• Velocidade máxima de condução: X, YL, YR: 1000 mm/s, Z: 750 mm/s
• Velocidade de corte (máximo): X, Y, Z: 100mm/sec (é de acordo com a especificação de Bit para a melhor configuração de velocidade)
• Motor de fuso: motor de alta velocidade de frequência variável de 150 W (max.50,000rpm)
• Mudança de bits: Manual
• Capacidade de corte: linear, circular, curva U, arco, curva L
• Motor de eixo: 7 eixos (150W AC servomotores)
• Contagem de mudanças de bits: Max. 2
• Planeamento de rota: entrada direta de coordenadas ou orientação manual com câmara CCD × 10
• Sensor de área de segurança: n/a
• Detecção de quebra de bits: padrão
• Armazenamento de programas: HDD
• Backup do programa: USB
• Sistema Operativo: Windows 7
• Interface homem-máquina: ecrã táctil, monitor industrial + teclado + mouse
• Ajuste do transportador: Ajuste manual Max: Y: 350mm Min: Y: 100mm
• Capacidade de carga do transportador: Max: 2 kg
• Carregamento/descarregamento de PCB: automático
• Fornecimento de energia: 3 fases AC220V±3% 50Hz/60Hz, 3,5 kw
• Ar: 0,5 MPa
• Dimensões: (W) 2002 mm x (D) 1279 mm x (H) 1716 mm + torre de sinal de 578 mm
• Peso: aproximadamente 500 kg
