Máquina de roteador independente de estação de trabalho dupla para depanelar PCBA
Singulação rápida e eficiente de PCB

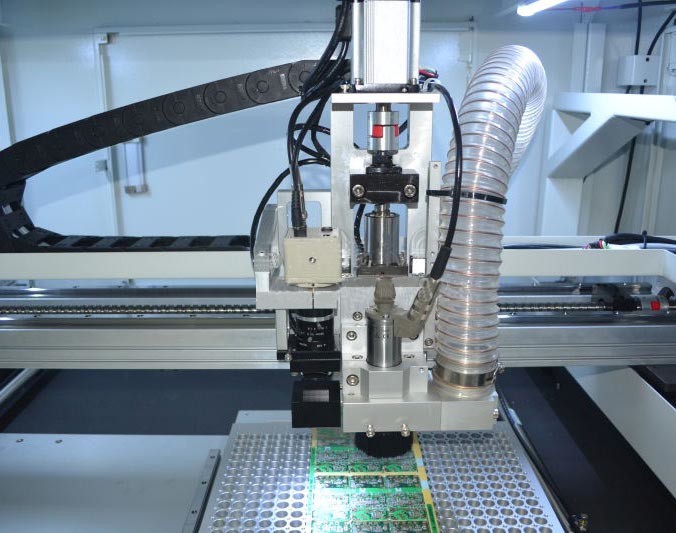

Quando se consideram os numerosos métodos disponíveis para a singulação de PCB, é difícil decidir qual seria o melhor.e a maneira mais rápida de isolar PCBsPara a desinstalação livre de tensão, utilizamos um bit de roteador que minimiza a tensão sobre os componentes, mantendo-os intactos e funcionando com eficiência.O sistema de ajuste de bits do roteador irá automaticamente mudar para 5 níveis de profundidade diferentesA velocidade de corte do bit do roteador tem um máximo de 50 mm por segundo, enquanto a velocidade de viagem é um máximo de 800 mm por segundo.Os nossos roteadores de PCB também contêm um fuso de alta velocidade que irá manter a precisão enquanto acelera o processoO quadro seguramente resistirá com parafusos de esferas precisos empregados em um eixo X, Y, Z, e será rápido com um motor de fuso que cria até 60.000 rpm de rotação.
Os projetos de painéis flexíveis são fáceis de lidar através dos vários padrões de corte disponíveis nos roteadores.Um sistema de remoção de vácuo de poeira baseado em luminárias utilizado a partir do lado inferior garante que não haverá deslocamento ou deformação durante a singulação de PCB.
Fácil de usar
Os nossos roteadores de PCB não só são eficientes e rápidos, como também são muito fáceis de operar.O software de processamento de imagem torna fácil programar caminhos de corte específicos com tecnologia de ponto e cliqueA câmara CCD incorporada permite uma compensação automática do alinhamento, tornando a despacheamento ainda mais fácil.As nossas máquinas também são de baixa manutenção..
Valor por um baixo custo
A eficácia dos nossos roteadores não pode ser contestada, são rápidos, eficientes, fáceis de usar e de baixa manutenção.
Especificações
| Modelo | SMTflya-F01 |
| Área de trabalho padrão | 320*320 mm |
| Potência | 220 V, 4,2 kW |
| Repetitividade do manipulador | ± 0,02 mm |
| Resolução | ± 0,01 mm |
| Posicionamento do quadro | Estação de trabalho dupla com fixação de ninho ou fixação de alfinetes |
| Localização do painel | Localizados por furos de ferramentas ou bordas de PCB |
| Carregamento | Manual |
| Desembarque | Manual |
| Tamanho do painel | 320*320mm (padrão) |
| Espessura do painel | 00,5-3,5 mm |
| Motor de fusão | Espinha KAVO |
| Mudança de ferramenta | Manual |
| Sistema de filtragem de poeira | Aspirador de 3 kW |
| Sistema de visão | Câmara de vídeo CCD de alta resolução |
| Programação | Ensino manual de ponto a ponto com assistência visual |
| Função de edição | Modo de visão assistida / de ensaio |
| Peso da máquina | 500 kg |
| Dimensão da máquina | 113*140*108cm |
Autorização CE
