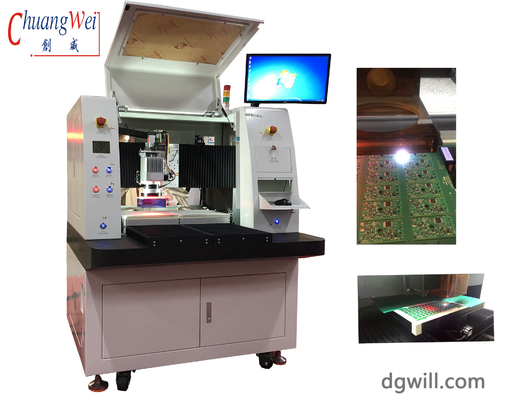

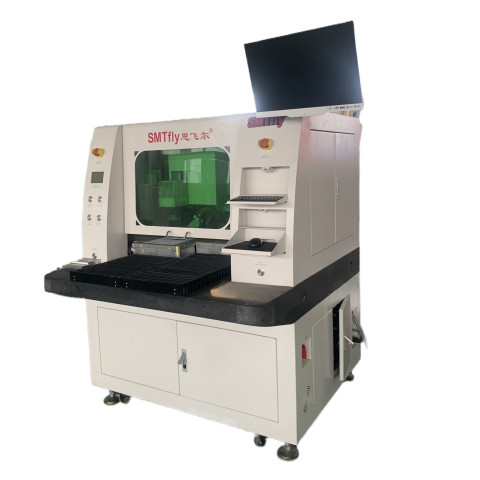

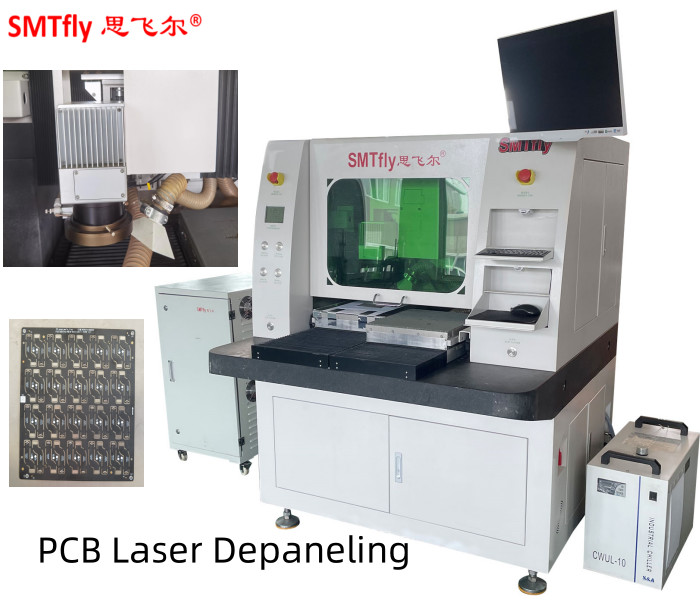

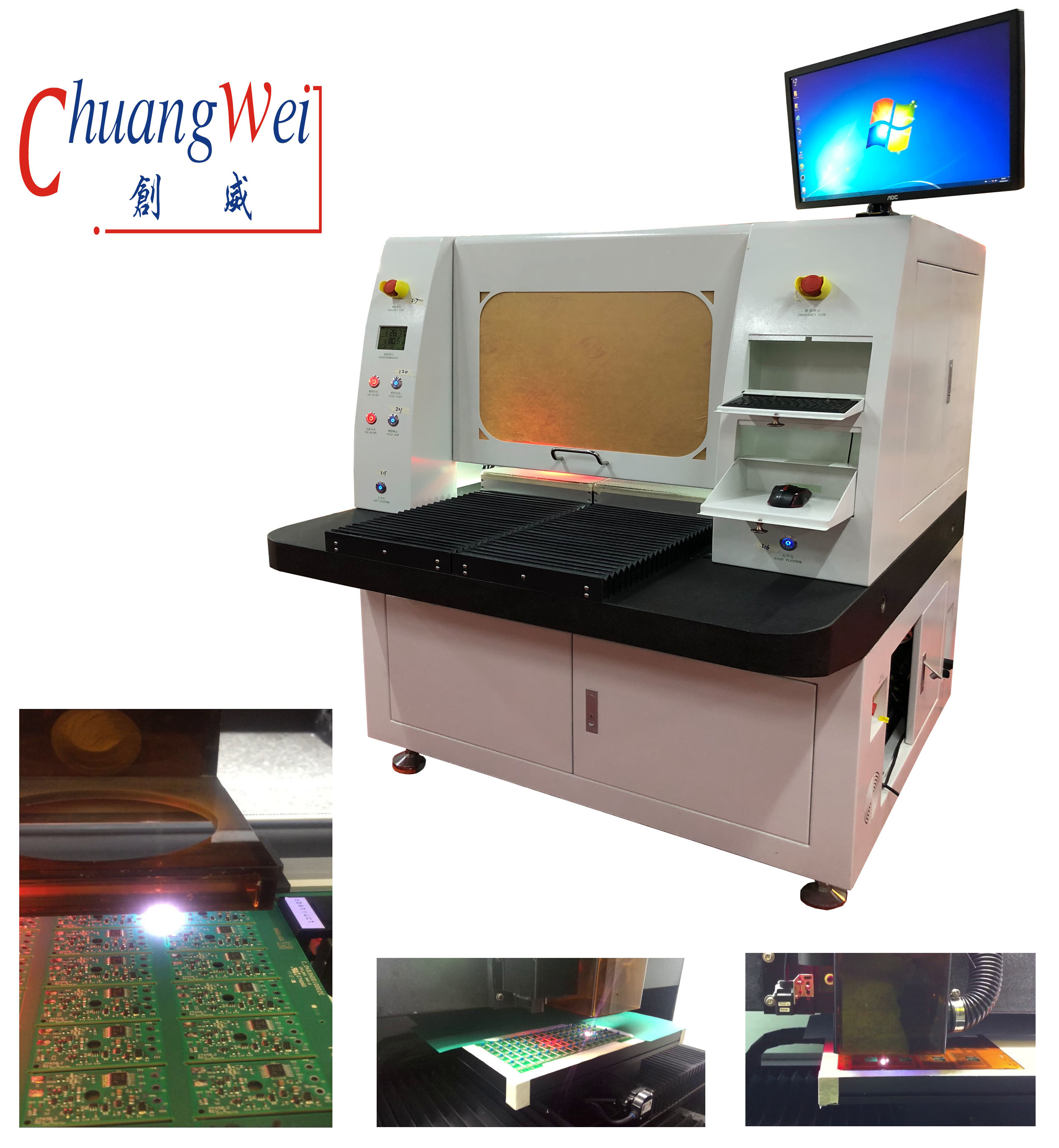

Posicionamento rápido e preciso de placa de circuito impresso de mesa dupla com laser sem estresse Parâmetro de desmontagem por laser de PCB
| Parâmetro | ||
Parâmetros técnicos | Corpo principal do laser | 1480 mm*1360 mm*1412 mm |
| Peso da máquina | 1500 kg | |
| Potência | AC220 V | |
| Laser | 355 nm | |
| Laser |
Ondas ópticas 10W (EUA) | |
| Materiais | ≤ 1,2 mm | |
| Precisio | ± 20 μm | |
| Plataforma | ± 2 μm | |
| Plataforma | ± 2 μm | |
| Área de trabalho | 600*450 mm | |
| Número máximo | 3 kW | |
| Vibração | CTI (EUA) | |
| Potência | AC220 V | |
| Diâmetro | 20 ± 5 μm | |
| Ambiente | 20 ± 2 °C | |
| Ambiente | < 60% | |
| A Máquina | Marmoreiro | |
Características do desinstalação a laser de PCB Características:
1. Alta precisão: galvanômetro de baixa deriva combinado com plataforma de sistema de motor linear sem ferro rápido para corte rápido. Mantenha alta precisão em micrômetros.
2. Fácil de aprender: sistema de controlo Windows auto-desenvolvido, interface chinesa/inglesa fácil de usar e visualizações amigáveis, poderosas e diversas, fáceis de operar.
3. Automatizado inteligente: Usando CCD de alta precisão para localizar e focar automaticamente, o posicionamento é rápido e preciso, sem intervenção manual, operação simples,perceber o modo de um botão do mesmo tipoCorrecção automática do galvanômetro, foco automático, implementação completa de automação,utilizando um sensor de deslocamento a laser para ajustar automaticamente a altura do foco à mesa, para alcançar um alinhamento rápido, poupando tempo.
4Adequado para corte: FPC, PCB, corte de chips, módulo de câmara de telemóvel.
Fragmentos, camadas, blocos ou áreas selecionadas são cortados e formados diretamente.
Os produtos podem ser organizados numa matriz para posicionamento e corte automáticos, especialmente para padrões finos, difíceis e complexos.
5Laser de alto desempenho: Adoptando lasers UV de estado sólido de marcas internacionais, com boa qualidade de feixe e ponto focado.,Alta qualidade de corte, etc.
Vantagens da desinstalação a laser de PCB
Posicionamento automático CCD de alta precisão, focagem automática, posicionamento rápido e preciso, poupa tempo e sem preocupações.
Interface amigável,operação simples, fácil de usar, aplicação livre; pequeno tamanho, poupar mais espaço; design de segurança rigoroso;
Redução do consumo de energia, poupança de custos.
Rentabilidade, velocidade de corte rápida, desempenho estável
Aplicação de desmontagem a laser de PCB
FPC e alguns materiais relativos;
FPC/PCB/ corte de PCB rígido-flexível, corte de módulos de câmera.
Amostragens após máquina de desmontagem a laser
