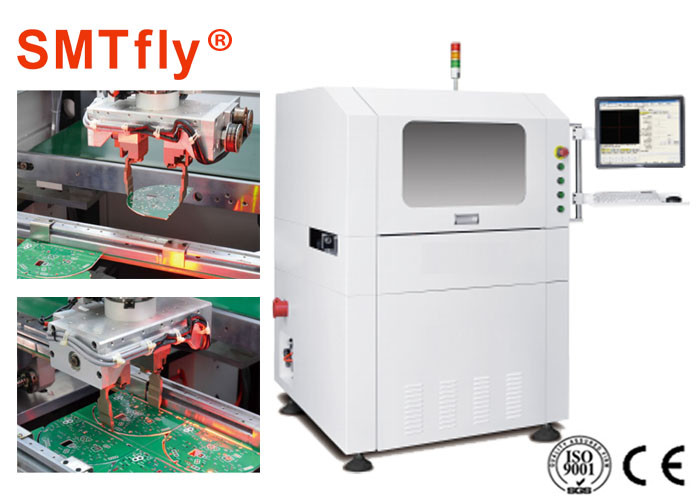

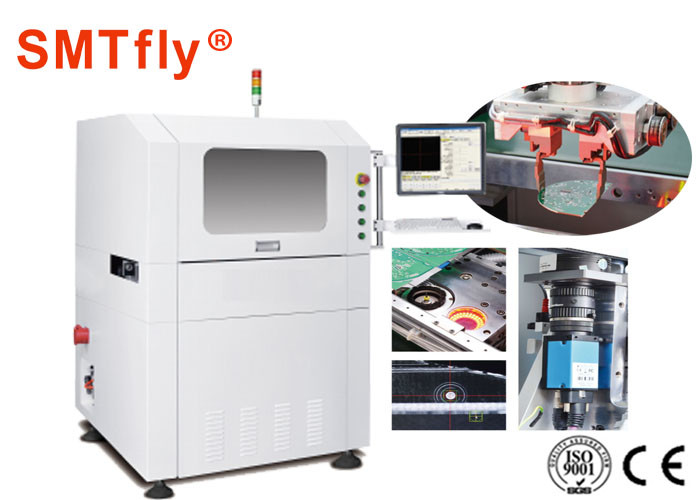

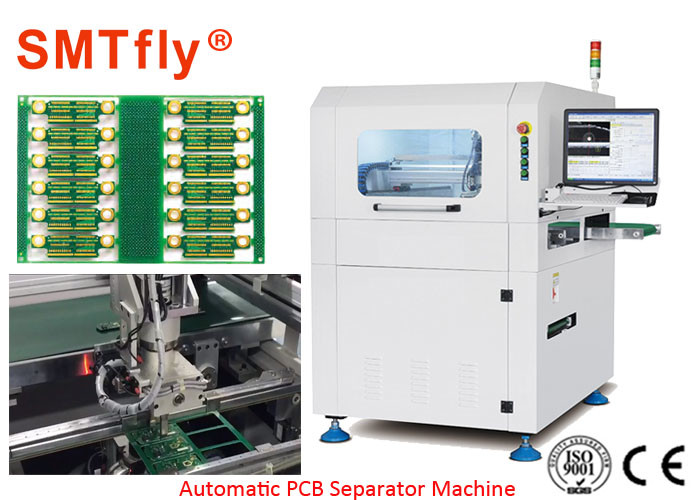

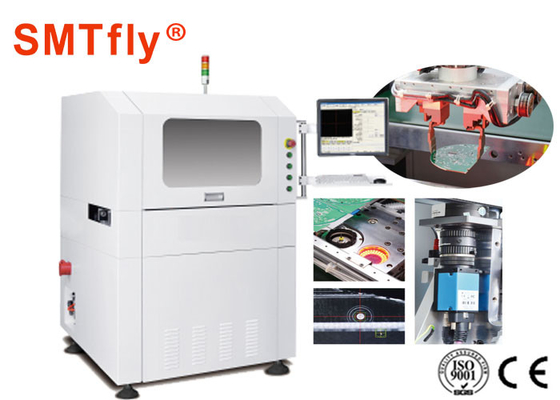

PWB Inline Depaneling do router do PWB com sistema fácil de usar da operação, De-painel CW-F03 do PWB
Um PWB em linha que seja usado especialmente para cortar componentes de PCBA (painel) nas peças separadas, caracterizando a estrutura trilho-montada sem corte do gabarito. Pode ser posto na produção imediatamente. Caracterizando a monitoração estática do ESD, cortando o feedback do esforço, e a ferramenta automática que muda, pode alcançar uma velocidade superior de 60000 gerencie. O sistema de controlo tornou-se com base em nosso sistema do RM pode assegurar a programação rápida e exata do cliente.
Especificação:
| Modelo | CW-F03 |
| Tamanho da máquina | 1000*1200*1533mm |
| Peso | 1900kgs aproximado |
| Tamanho máximo do PWB | 350*350mm |
| Espessura do PWB | 0.4-6mm |
| Altura da transmissão | 900±50mm |
| Sentido de transmissão | Esquerdo - > direito |
| Velocidade da transmissão | 1500mm/s /adjustable (máximo) |
| Tipo de alimentação da placa | Seção-tipo trilho de guia do transporte |
| Ajuste da largura do trilho | Automático |
| Sinal de comunicação de computadores superiores e mais baixos | SMEMA |
| Posicionamento do PWB | Aperto superior e mais baixo do trilho de guia |
| Escolhendo o sistema | 360°rotary que aperta o sistema; 2 grupos de bocais da sução do vácuo no máximo, 4 grupos de transporte da correia do ESD/painel do grupo que envia unidades no máximo |
| Cortando o spindl/velocidade | Alemanha KAVO, 60,000rpm/min |
| Tipo refrigerando | Compressão do ar |
| Monitoração do ESD | Sim |
| Mudança automática da ferramenta | Sim |
| Cortando o feedback do esforço | Sim |
| Verificação da lâmina da ruptura | Sim |
| Cortando a velocidade | 1-200mm/s |
| Cortando a precisão | ±0.5mm |
| Repita o posicionamento da precisão | ±0.01mm |
| Velocidade movente coordenada | 1000mm/s |
| Para fora do tipo da placa | Transporte da correia do ESD/unidade da transmissão painel do grupo |
| Desperdice o tipo da coleção | Para fora fora da trilha |
| Programação do procedimento | Importação do desenho de GERBER/programa da edição através do sistema visual |
| Suprimento de ar | 5-8kg/cm2 |
| Fonte de alimentação | AC380V±5%, 50/60Hz, 3KW |
Características:
1. Mudança automática da ferramenta
2. Monitoração do ESD
3. Cortando o feedback dos stess
4. Modo de produção automático
5. enlace entre o sistema-ERP da gestão do cliente do functionand da estatística do Spc
6. Pode ser equipado com a função à prova de explosões do aspirador de p30
Vantagens:
Sistema alto do corte da confiança
A linha central principal de alta velocidade de Alemanha KAVO com uma velocidade superior de 60000 gerencie, caracterizando a monitoração de tensão estática do ESD e as funções de cortar o feedback do esforço e a mudança automática da ferramenta.
Sistema super da visão
Um sistema visual da máquina precisa que consista na câmera industrial de imaginação alemão, na lente de Moritex e na fonte luminosa do medida-nível; ele
suporta todas as funções da calibração, da compensação e do posicionamento da máquina, caracterizando a capacidade do highstablility e do anti-distúrbio.
Cambiador de ferramenta automático
O cambiador padrão da ferramenta apoia três tipos de ferramentas de 3.175mm, cada qual tem uma capacidade de carregamento superior de 10 umas. É combinado com o sistema de aperto preciso e o sistema de levantamento; três machados - X1, Y1 e Z1 do mecanismo de corte podem realizar a mudança da ferramenta.
Sistema da transmissão do painel do ESD ATPD
Painel que envia a solução 1: o PWB do corte será entregado apertando o sistema à linha de transmissão da correia, e enviado então pela linha de transmissão do ESD através da máquina na linha de montagem, ou seja pegarado e carregado na caixa do produto pela solução personalizada do manipulador.
Solução forwrding 2 do painel: o painel do grupo do uso que envia a unidade ARM-1 desmonta a linha de transmissão da correia da máquina, unidade da transmissão do painel da inserção atrás da máquina, e carrega diretamente o painel na caixa da bolha em ARM-1 através de apertar o sistema. A solução é caracterizada pela simplicidade e pela conveniência.
Sistema alto do prendedor do PWB da confiança
Uma solução perfeita sem corte do gabarito; Um PWB que aperta um espaço do tamanho de 2mm, a picareta acima do dispositivo pode realizar a carga/carregamento do repid, caracterizando a estabilidade alta e o baixo custo.
