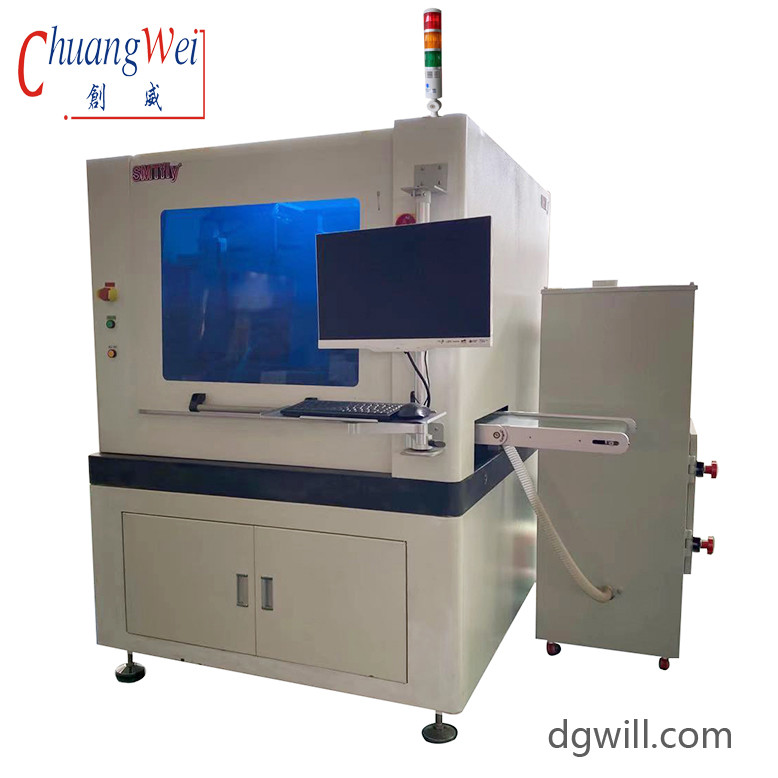

Roteador de desmontagem de PCB em linha de alta precisão com fuso KAVO 60000RPM, CW-F03
Um PCB on-line que é especialmente utilizado para cortar componentes de PCBA (panel) em partes separadas, com estrutura montada em trilho sem corte por jigo.Com monitorização estática do DSE, cortando o feedback de tensão e trocando ferramentas automáticas, pode atingir uma velocidade máxima de 60000 rotações.O sistema de controlo desenvolvido com base no nosso sistema de RM pode garantir a programação rápida e precisa do cliente.
Características:
1. Troca automática de ferramentas
2Monitorização da DSE
3.Cortar o próprio feedback
4.Modo de produção automática
5.Ligação entre a função estatística da SPC e a gestão do clienteSistema-ERP
6.Pode ser equipado com um dispositivo à prova de explosãoFunção do aspirador
Sistema de corte de alta fiabilidade

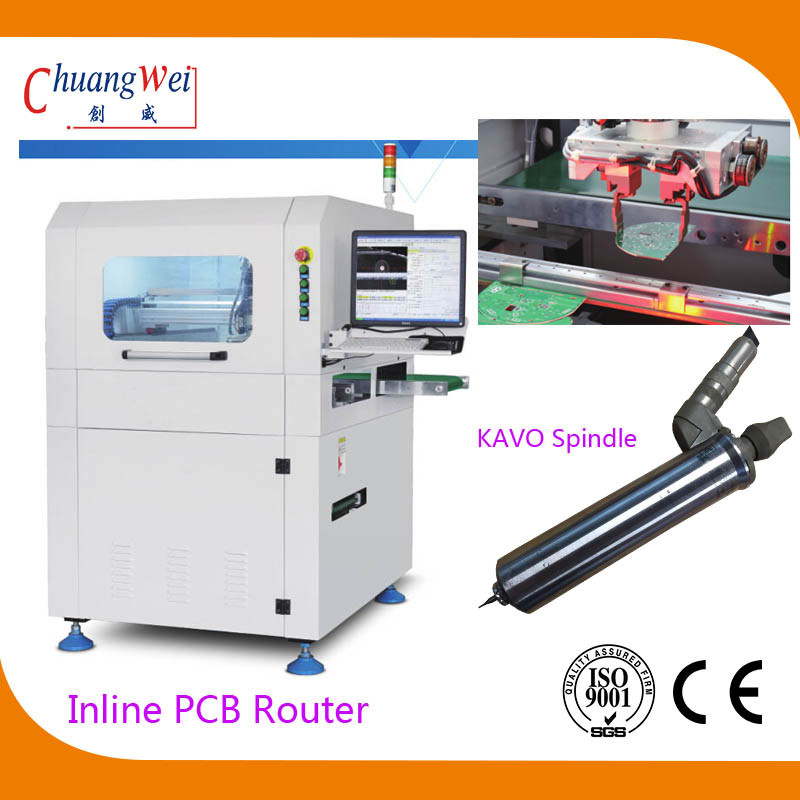

Alemanha KAVO eixo principal de alta velocidade com uma velocidade máxima de 60000 rotações, com monitoramento de tensão estática ESD e as funções de feedback de tensão de corte e troca automática de ferramentas.
Especificações:
| Modelo | CW-F03 |
| Tamanho da máquina | 1000*1200*1533 mm |
| Peso | Aproximadamente 1900 kg |
| Tamanho máximo do PCB | 350*350 mm |
| Espessura do PCB | 0.4-6mm |
| Altura da transmissão | 900 ± 50 mm |
| Direção da transmissão | Esquerda -> Direita |
| Velocidade de transmissão | 1500 mm/s (máximo) / ajustável |
| Tipo de placa de alimentação | Esquadrão-guia de transporte de secção |
| Ajuste da largura do carril | Automático |
| Sinais de comunicação de computadores superiores e inferiores | SMEMA |
| Posicionamento de PCB | Apertamento do carril de guia superior e inferior |
| Sistema de recolha | Sistema de fixação rotativo a 360°; no máximo 2 grupos de bocas de sucção a vácuo, no máximo 4 grupos de unidades de transporte de correia/transporte de painéis de lote ESD |
| Ferradura de corte/velocidade | Alemanha KAVO, 60.000 rpm/min |
| Tipo de refrigeração | Compressão de ar |
| Monitorização da DSE | - Sim, sim. |
| Troca automática de ferramentas | - Sim, sim. |
| Reduzir o feedback de estresse | - Sim, sim. |
| Verificação da lâmina de ruptura | - Sim, sim. |
| Velocidade de corte | 1-200 mm/s |
| Precisão de corte | ±0,5 mm |
| Repetir a precisão de posicionamento | ± 0,01 mm |
| Velocidade de movimento coordenada | 1000 mm/s |
| Tipo de placa | Unidade de transporte de correia/transporte de painéis de lote ESD |
| Tipo de recolha de resíduos | Fora da pista. |
| Programação de procedimentos | Importação/editação de desenhos GERBER através do sistema visual |
| Fornecimento de ar | 5-8 kg/cm2 |
| Fornecimento de energia | AC380V±5%, 50/60Hz, 3KW |
Sistema de Supervisão
Um sistema de visão de máquina preciso que consiste numa câmara industrial de imagem alemã, uma lente Moritex e uma fonte de luz de nível de medição;
Suporta todas as funções de calibração, compensação e posicionamento da máquina, com elevada estabilidade e capacidade anti-interferência.
Sistema de agarrador de PCB de alta fiabilidade
Uma solução perfeita sem corte de jigo; Um escopo de tamanho de pinçação de PCB de 2 mm, o dispositivo de captação pode realizar carregamento/carregamento repid, com alta estabilidade e baixo custo.
Sistema de encaminhamento do painel ATPD ESD
Solução de encaminhamento do painel 1: o PCB cortado será entregue pelo sistema de fixação à linha de transmissão da correia e, em seguida, enviado pela linha de transmissão ESD através da máquina para a linha de montagem,ou ser recolhido e carregado na caixa do produto por uma solução manipuladora personalizada.
Solução de reencaminhamento do painel 2: usar a unidade de reencaminhamento do painel ARM-1 desmontar a linha de transmissão da correia da máquina, inserir a unidade de reencaminhamento do painel por trás da máquina,e carregar diretamente o painel na caixa de blister em ARM-1 através do sistema de fixaçãoA solução é caracterizada pela simplicidade e conveniência.
