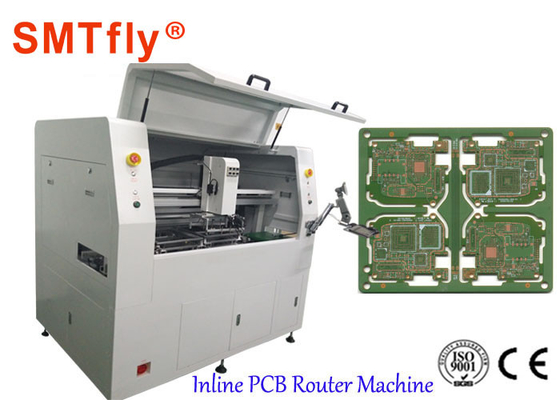

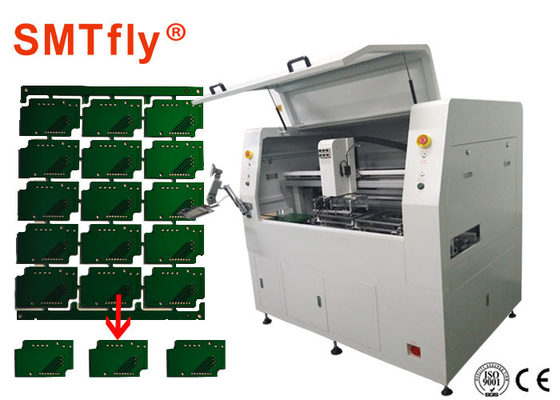

Máquina de roteamento da perfuração do PWB do protótipo com o coletor de poeira de alta velocidade do eixo, PWB Depanel
Descrição
Solução para o depanelization livre do esforço
sistema altamente eficiente Dispositivo-baseado do vácuo da poeira
Depanelization limpo e preciso para PCBs densamente povoado
O software avançado do processamento de imagens oferece a operação de apontar e clicar para trajetos de programação do router
Compensação automática do alinhamento pela câmera do CCD
Operação fácil de usar
Vida mordida prolongada pelo ajuste automático da profundidade de bocado do router
Tempo melhorado do tato
A baixa manutenção exigiu
Preço razoável
Robô linear livre da calibração
Software
|
Sistema de controlo |
Windows XP profissional (Service3, v.3244) |
|
GUI da operação |
Chinês Windows XP |
|
O programa edita |
Inline |
|
Sistema da visão |
Offset do CCD AOTU |
|
Sistema de controlo |
Versão de F 1.0.2 |
Hardware
|
CCD |
Linha câmeras industriais de Sony 520 |
|
LENTE |
Computar EX2C |
|
Parafuso |
Importações do parafuso da bola de terra da precisão de TBI |
|
Guia |
HIWIN que alarga o trilho de guia linear importado |
|
MOTOR |
Série de JiaBao LCF |
|
CARTÃO DO I/O CONTRONL |
HFC PCI-9074 |
|
CARTÃO DO MOTORISTA CONTRONL |
HFC PCI-9074 |
|
CARTÃO DE I/O |
PCI-9074-64pcs/-38pcs |
|
Limpeza estática |
Série de STATIC-ST401A |
|
Computador |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G |
|
Relação da máquina |
AOC LCD17”, rato de Logitech |
Parâmetros de desempenho
|
Total |
|
|
Dimensões (W*D*H) |
1220mm*1450mm*1420mm |
|
Peso |
550KG |
|
Altura deslocada |
60~110mm |
|
Manipulador |
|
|
Tipo do motor |
Série de JiaBao |
|
Posicionando a repetibilidade |
0.001mm |
|
Área de funcionamento da linha central (máxima) |
680mm*360mm*50mm |
|
Estação de trabalho |
|
|
Estação de trabalho |
padrão, especialização |
|
Carregamento do PWB/que descarrega |
manual |
|
Tamanho do PWB (máximo) |
322mm*322mm |
|
PWB grosso (máximo) |
5mm |
|
Fixturing |
|
|
Rigidez que fixturing |
padrão |
|
Fixação de Fixturing |
maquinaria |
|
Motor do eixo |
|
|
Poder |
400W |
|
Eixo |
50000rpm/min |
|
Proteja |
auto/refrigerar do vento |
|
Cortador da mudança |
Especialização |
|
Distribuindo a capacidade |
|
|
Cortando a velocidade (máximo) |
100mm/s |
|
Conduzindo a velocidade (máximo) |
3000mm/s |
|
Precisão do corte |
0.01mm |
|
Sistema do vácuo |
|
|
Poder do vácuo |
2.2KW C.A. 380V |
|
Prumo do vácuo |
|
|
Utilidades |
|
|
Poder |
2.2KW AC380V |
|
Suprimento de ar |
2~5KG/cm2 |
Depaneling com um router do PWB
Benefícios de PWB Depaneling
Não há nenhuma melhor maneira ao depanel um a placa de circuito impresso do que com o router do PWB de Sayaka. Este depaneler do PWB é a resposta para o PWB hassle livre que depaneling com o emprego de um bocado do router que minimize o esforço em componentes. O eixo de alta velocidade incluído na máquina acelera o corte e mantém a precisão, ao igualmente permitir projetos flexíveis do painel com vários testes padrões de corte. Nosso depaneler do PWB igualmente reduzirá na substituição mordida com nosso sistema do ajuste da profundidade de bocado do router, que desloca automaticamente até 5 níveis da profundidade. A velocidade de corte máxima do bocado do router do PWB é por segundo de 50mm, quando a velocidade de viagem for um máximo do por segundo de 800mm. Com um dispositivo elétrico incorporado baseou o sistema do vácuo da poeira, o sistema é certo ser limpo e eficiente. Isto impede entortar, e toma a vantagem completa da força do vácuo para a coleção de poeira a mais efetivo.
Operação fácil
Fácil de operar, o software do processamento de imagens do router do PWB faz simples programar o corte de trajetos com tecnologia de apontar e clicar, visto que igualmente compensa automaticamente o alinhamento com uma câmera do CCD. Com o toque simples de um PWB externo do botão depaneling pode ser começado prontamente para a operação fácil, e com o modo pre-de programação fácil de usar, o funcionamento da maquinaria é feito ainda mais undemanding. O depaneler do PWB é igualmente manutenção muito baixa, porque a máquina é projetada para o acesso e reparos fáceis. A estrutura do quadro e o motor do eixo operam sobre uma linha central de X, de Y e de Z, quando o rolamento cerâmico for integrado para fornecer 60,000rpm para rotações.
Eficaz na redução de custos
Com a variedade de benefícios que nossos sistemas depaneling oferecem, e a facilidade em que a maquinaria pode ser operada, o preço é incontestavelmente prático. São não somente as necessidades depaneling tomadas para importar-se com da eficiência e da simplicidade, mas o baixo custo ganhará o dinheiro e o tempo.
