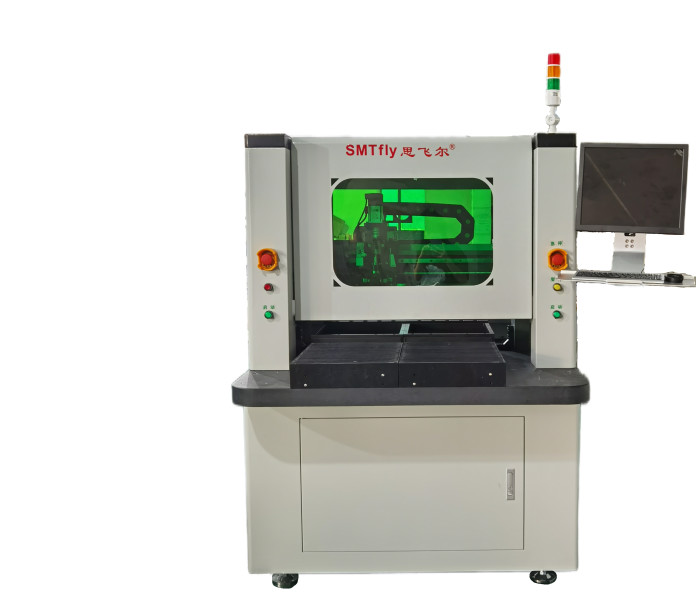

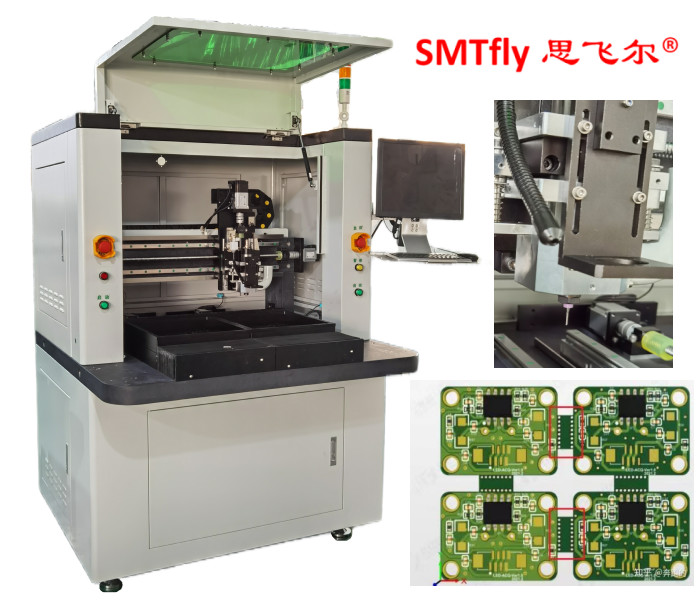

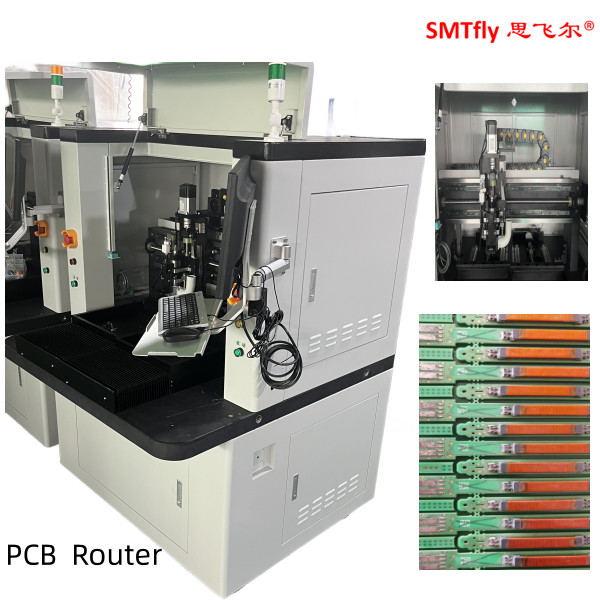

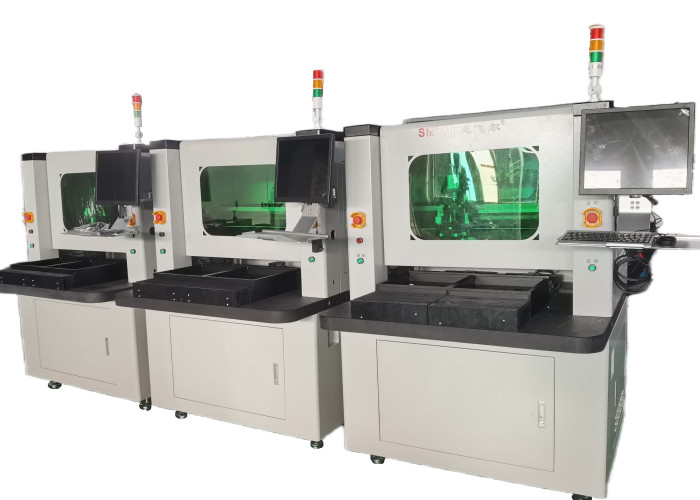

Máquina de roteamento de PCB CNC com mesa de trabalho dupla,despanelizador de PCBPerfil:
A máquina de corte visual automática CW-F01 é o mais recente produto de alta tecnologia de uma nova geração, com função de identificação e correcção visual automática (Machine Vision),aplicado por sistema de servo-acionamento Panasonic de alta precisão para realizar um posicionamento rápido e preciso, com uma precisão máxima de 0,001 mm para garantir a elevada qualidade do corte e a elevada produtividade.
Especificações Software:
|
Sistema de controlo |
Windows XP Professional (Service3, v.3244) |
|
Operação GUI |
Windows XP chinês |
|
Edição do programa |
Em linha |
|
Sistema de visão |
CCD AOTU offset |
|
Sistema de controlo |
F1.0.2 versão |
Equipamento:
SPINDLE Fusão e inversor Morning Star
|
CCD |
Câmeras industriais Sony 520 |
|
Lentes |
Computação EX2C |
|
- Vai-te lixar. |
Importações de parafusos de esferas de terra de precisão TBI |
|
Guia |
HIWIN alargamento Ferrovia de guia linear importada |
|
Motores |
Série JiaBao LCF |
|
Cartão de controlo de entrada/saída |
HFC PCI-9074 |
|
Cartão de controlo do condutor |
HFC PCI-9074 |
|
Cartão de entrada/saída |
PCI-9074-64pcs/-38pcs |
|
Limpeza estática |
Série STATIC-ST401A |
|
Computador |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G |
|
Interface da máquina |
AOC LCD17",Rato Logitech |
Parâmetros de desempenho:
|
Em geral |
|
|
Dimensões ((W*D*H) |
1220 mm*1450 mm*1420 mm |
|
Peso |
550 kg |
|
Deslocamento de altura |
60~110 mm |
|
Manipulador |
|
|
Tipo de motor |
Série JiaBao |
|
Repetibilidade do posicionamento |
0.001 mm |
|
Área de trabalho do eixo (max) |
680 mm*360 mm*50 mm |
|
Estação de trabalho |
|
|
Estação de trabalho |
Padrão, especialização |
|
Carregamento/descarregamento de PCB |
Manual |
|
Tamanho máximo do PCB |
322 mm*322 mm |
|
Espessura do PCB (máximo) |
5 mm |
|
Instalação |
|
|
Instalações de rigidez |
padrão |
|
Fixação de fixação |
Máquinas |
|
Motor de fusão |
|
|
Potência |
400 W |
|
Espinha |
50000 rpm/min |
|
Proteger |
Auto-refrigeração por vento |
|
Mudança de cortador |
Especialização |
|
Capacidade de roteamento |
|
|
Velocidade de corte (max.) |
100 mm/s |
|
Velocidade de condução ((max.) |
3000 mm/s |
|
Precisão de corte |
0.01 mm |
|
Sistema de vácuo |
|
|
Potência de vácuo |
2.2KW AC 380V |
|
Máquinas de secagem |
|
|
Serviços públicos |
|
|
Potência |
2.2KW AC380V |
|
Fornecimento de ar |
2 a 5 kg/cm2 |
Certificação CE
