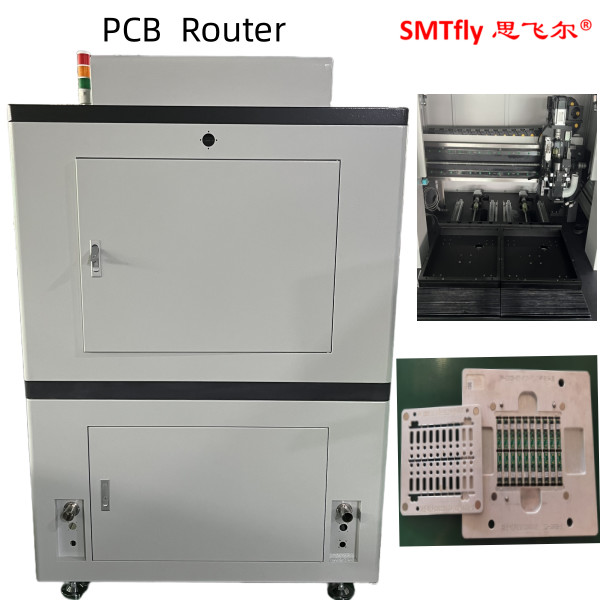

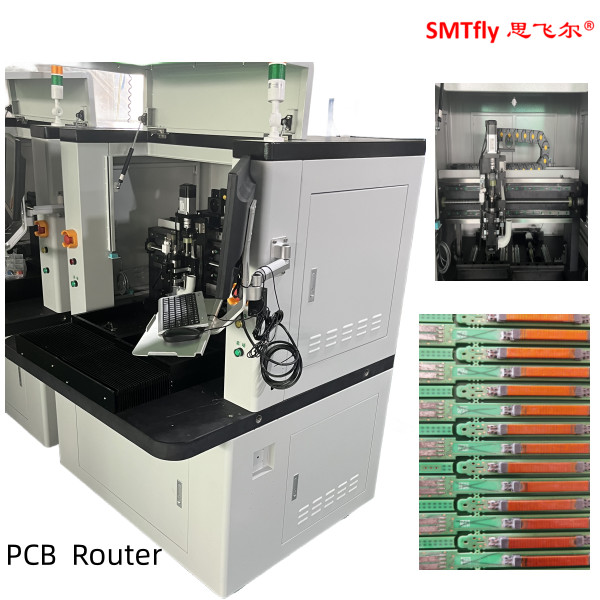

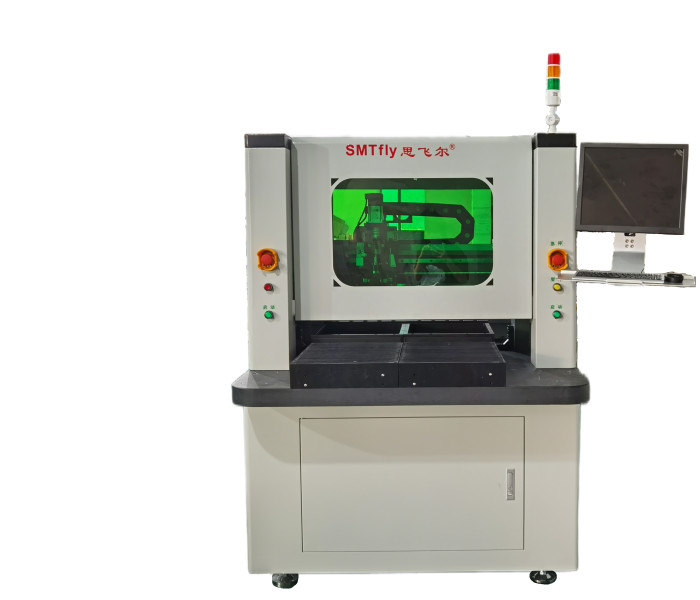

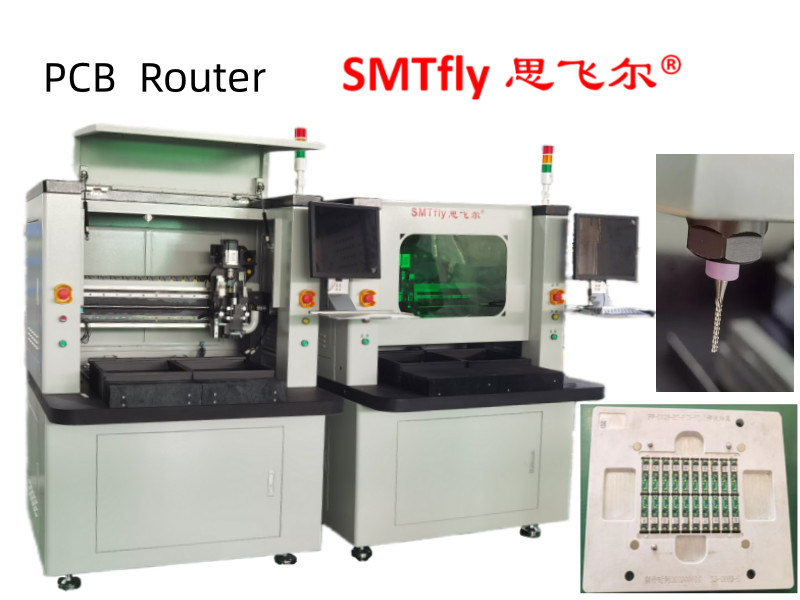

Programação de equipamentos de roteadores de PCB de alta precisão a um preço razoável
1. Lista de peças da máquina
|
I. Ferramentas |
|
|
Espinha |
Espinil e inversor da Morning Star |
|
CCD |
Câmeras industriais Sony 520 |
|
Lentes |
Computação EX2C |
|
- Vai-te lixar. |
Importações de parafusos de esferas de terra de precisão TBI |
|
Guia |
HIWIN alargamento Ferrovia de guia linear importada |
|
Motores |
Série JiaBao LCF |
|
Cartão de controlo de entrada/saída |
HFC PCI-9074 |
|
Cartão de controlo do condutor |
HFC PCI-9074 |
|
Cartão de entrada/saída |
PCI-9074-64pcs/-38pcs |
|
Limpeza estática |
Série STATIC-ST401A |
|
Computador |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
|
Interface da máquina |
AOC LCD17",Rato Logitech |
|
2.Software |
|
|
Sistema de controlo |
Windows XP Professional (Service3, v.3244) |
|
Operação GUI |
Windows XP chinês |
|
Edição do programa |
Em linha |
|
Sistema de visão |
CCD AOTU offset |
|
Sistema de controlo |
F1.0.2 versão |
2Parâmetros de desempenho
|
Em geral |
|
|
Dimensões ((W*D*H) |
1220 mm*1450 mm*1420 mm |
|
Peso |
550 kg |
|
Deslocamento de altura |
60~110 mm |
|
Manipulador |
|
|
Tipo de motor |
Série JiaBao |
|
Repetibilidade do posicionamento |
0.001 mm |
|
Área de trabalho do eixo (max) |
680 mm*360 mm*50 mm |
|
Estação de trabalho |
|
|
Fixação de PCB |
Padrão, especialização |
|
Carregamento/descarregamento de PCB |
Manual |
|
Tamanho máximo do PCB |
322 mm*322 mm |
|
Espessura do PCB (máximo) |
5 mm |
|
Instalação |
|
|
Instalações de rigidez |
padrão |
|
Fixação de fixação |
Máquinas |
|
Motor de fusão |
|
|
Potência |
400 W |
|
Espinha |
50000 rpm/min |
|
Proteger |
Auto-refrigeração por vento |
|
Mudança de cortador |
Especialização |
|
Capacidade de roteamento |
|
|
Velocidade de corte (max.) |
100 mm/s |
|
Velocidade de condução ((max.) |
3000 mm/s |
|
Precisão de corte |
0.01 mm |
|
Sistema de vácuo |
|
|
Potência de vácuo |
2.2KW AC 380V |
|
Vazio |
Plumb |
|
Serviços públicos |
|
|
Potência |
2.2KW AC380V |
|
Fornecimento de ar |
2 a 5 kg/cm2 |
|
Programação |
|
|
Edição do programa |
Em linha |
|
Edição de função |
Linha, arco, círculo, curva U. |
|
Armazenamento de programas |
HDD |
|
Sistema de visão |
CCD de cor SONE |
|
moedor de moagem |
Automação |
|
Configuração de vácuo |
Automação |
|
Monitores da operação |
|
|
Indicador |
Indicador Estado da máquina |
|
Verificação de ferramentas |
Vida útil da ferramenta de detecção automática, utilização de testes de tempo |
|
Proteção do motor |
Função de protecção contra sobreaquecimento, sobrecarga e baixa tensão |
|
Verificação de sobrecarga do motor |
Ter sobrecarga, a linha é normal, função de proteção de baixa tensão |
|
Tempo útil da ferramenta |
Vida útil da ferramenta de detecção automática, |
|
Estatística de dados |
Modelo de quadro separado, contagem separada, métodos de contagem diversos |
|
Registro de erros |
Software registra automaticamente todos os alarmes memória das máquinas |
|
III. Precisão |
|
|
Precisão do eixo |
0.001 mm |
|
Precisão de corte |
0.1 mm |
|
IV. Segurança |
|
|
Proteção da área de trabalho |
Com proteção de quatro selos |
|
Sensor de porta |
Sensor de micro-interrupção da porta de segurança dianteira e traseira (opcional) |
|
Botão de parada de urgência |
|
3Descrição da função
1) X10 zoom-in imagem torna a programação mais fácil e aumentar a precisão do ajuste de ponto
2) Duas mesas deslizantes proporcionam simultaneamente movimentos de entrada e saída para reduzir o tempo de fixação para uma melhor produtividade.
3) sistema de offset AUTO MARK. imagem CCD poderia verificar e simular o caminho ou roteamento para reduzir erros desnecessários antes de cortar
4) O bit de roteamento é automaticamente levantado e deslocado para o próximo ponto programado, em seguida, cortado para prolongar o tempo de vida do bit de roteamento.
5) Projeto industrial de portas de segurança
6) Imagem CCD poderia verificar e simular o caminho ou roteamento para reduzir erros desnecessários antes do corte
