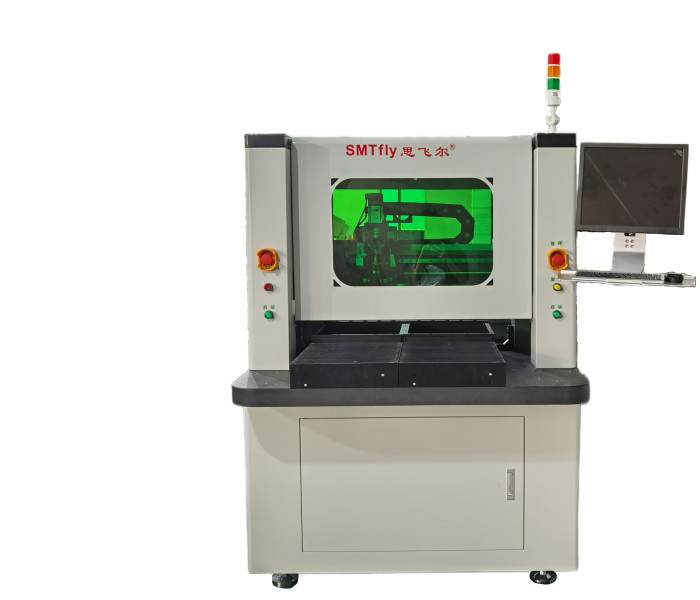

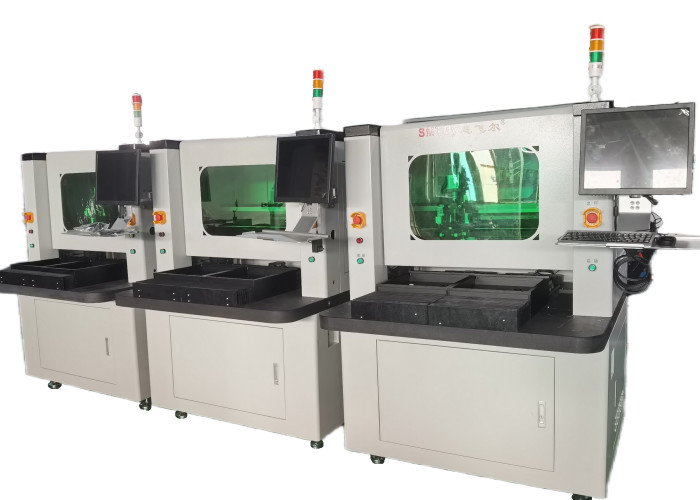

Máquina de detecção automática de roteadores de PCB de alto desempenho Características:
1. Uma mesa de trabalho dupla é cortada alternadamente, é possível o trabalho de carga e de descolagem de PCB durante outro corte de mesa.
2. resultado de corte especial que baixa tensão, hi-precisão, hi-qualidade com bit roteador
3. alternadamente-cortar programa diferente
4. Função de exibição drasticamente melhorada por uso do painel táctil
5. Redução dos custos de funcionamento com a função de gestão de altura do eixo Z de troca automática de vários estágios por vida útil do bit do roteador (contar folha de corte ou distância)
6. Ele corresponde com PCB grande tamanho ((550mmx450mm alterando para grande base principal)
7. Prevenir falhas do produto pela detecção de quedas de bits do roteador e quebrado
8. Facilmente criar um programa de corte mesmo que não haja dados de PCB CAD com o uso de CAMERA TEACHING ((Opção)
Máquina de detecção automática de roteadores de PCB de alto desempenho Vida útil da ferramenta, separador de PCB Especificações:
| I. Ferramentas | |
| Espinha | Espinilha KAVO ((Modelo:4025) |
| CCD | Câmeras industriais Sony 520 |
| Lentes | Computação EX2C |
| - Vai-te lixar. | Importações de parafusos de esferas de terra de precisão TBI |
| Guia | HIWIN alargamento Ferrovia de guia linear importada |
| Motores | Série JiaBao LCF |
| Cartão de controlo de entrada/saída | HFC PCI-9074 |
| Cartão de controlo do condutor | HFC PCI-9074 |
| Cartão de entrada/saída | PCI-9074-64pcs/-38pcs |
| Limpeza estática | Série STATIC-ST401A |
| Computador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interface da máquina | AOC LCD17",Rato Logitech |
| 2.Software | |
| Sistema de controlo | Windows XP Professional (Service3, v.3244) |
| Operação GUI | Inglês Windows XP |
| Edição do programa | Em linha |
| Sistema de visão | CCD AOTU offset |
| Sistema de controlo | F1.2.88 versão |
| Em geral | |
| Dimensões ((W*D*H) | 1280 mm*1450 mm*1480 mm |
| Peso | 750 kg |
| Deslocamento de altura | 60~110 mm |
| Manipulador | |
| Tipo de motor | Série JiaBao |
| Repetibilidade do posicionamento | 0.001 mm |
| Área de trabalho do eixo (max) | 890 mm*560 mm*50 mm |
| Estação de trabalho | |
| Fixação de PCB | Padrão, especialização |
| Carregamento/descarregamento de PCB | Manual |
| Tamanho máximo do PCB | 450*350 mm |
| Espessura do PCB (máximo) | 5 mm |
| Instalação | |
| Instalações de rigidez | Instalação personalizada |
| Fixação de fixação | Máquinas |
| Motor de fusão | |
| Potência | 150 W |
| Espinha | 60000 rpm/min |
| Proteger | Auto-refrigeração por vento |
| Mudança de cortador | Especialização |
| Capacidade de roteamento | |
| Velocidade de corte (max.) | 80 mm/s |
| Velocidade de condução ((max.) | 2500 mm/s |
| Precisão de corte | 0.01 mm |
| Sistema de vácuo | |
| Potência de vácuo | 3.5KW AC 380V |
| Vazio | Plumb |
| Serviços públicos | |
| Potência | 2.0KW AC380V |
| Fornecimento de ar | 4 a 6 kg/cm2 |
| Programação | |
| Edição do programa | Em linha |
| Edição de função | Linha, arco, círculo, curva U. |
| Armazenamento de programas | HDD |
| Sistema de visão | CCD de cor SONE |
| moedor de moagem | Automação |
| Configuração de vácuo | Automação |
| Monitores da operação | |
| Indicador | Indicador Estado da máquina |
| Verificação de ferramentas | Vida útil da ferramenta de detecção automática, utilização de testes de tempo |
| Proteção do motor | Função de protecção contra sobreaquecimento, sobrecarga e baixa tensão |
| Verificação de sobrecarga do motor | Ter sobrecarga, a linha é normal, função de proteção de baixa tensão |
| Tempo útil da ferramenta | Vida útil da ferramenta de detecção automática, |
| Estatística de dados | Modelo de quadro separado, contagem separada, métodos de contagem diversos |
| Registro de erros | Software registra automaticamente todos os alarmes memória das máquinas |
| III. Precisão | |
| Precisão do eixo | 0.001 mm |
| Precisão de corte | 0.1 mm |
| IV. Segurança | |
| Proteção da área de trabalho | Com proteção de quatro selos |
| Sensor de porta | Sensor de micro-interrupção da porta de segurança dianteira e traseira (opcional) |
| Botão de parada de urgência |
