Excelência Alcance máximo de corte Roteador de PCB de mesa única
1Vantagens:
1Utilizando o dispositivo de duplo deslizamento no lugar, reduzir os tempos de espera de corte, aumentar a capacidade de produção.
2. Evite flaps artificiais causados por rachaduras de estanho e danos em partes e outros problemas.
3- Evite o uso de uma peça contundente ou dobrada, produzida por tensão mecânica.
4Adequado para o corte de arco e linha de chapas acabadas.
5. Adequado para pequenos pedaços do corte final, placa base de um telefone móvel, PDA, cartão de interface do PC e assim por diante.
2Lista de peças
| I. Ferramentas | |
| Espinha | Fusão da Estrela da Manhã |
| CCD | Câmeras industriais Sony 520 |
| Lentes | Computação EX2C |
| - Vai-te lixar. | Importações de parafusos de esferas de terra de precisão TBI |
| Guia | HIWIN alargamento Ferrovia de guia linear importada |
| Motores | Série JiaBao LCF |
| Cartão de controlo de entrada/saída | HFC PCI-9074 |
| Cartão de controlo do condutor | HFC PCI-9074 |
| Cartão de entrada/saída | PCI-9074-64pcs/-38pcs |
| Limpeza estática | Série STATIC-ST401A |
| Computador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interface da máquina | AOC LCD17",Rato Logitech |
| 2.Software | |
| Sistema de controlo | Windows XP Professional (Service3, v.3244) |
| Operação GUI | Inglês Windows XP |
| Edição do programa | Em linha |
| Sistema de visão | CCD AOTU offset |
| Sistema de controlo | F1.2.88 versão |
2. Parâmetros
| Em geral | |
| Dimensões ((W*D*H) | 1370 mm*1650 mm*1450 mm |
| Peso | 650 kg |
| Deslocamento de altura | 60~110 mm |
| Manipulador | |
| Tipo de motor | Série JiaBao |
| Repetibilidade do posicionamento | 0.001 mm |
| Área de trabalho do eixo (max) | 830 mm*580 mm*50 mm |
| Estação de trabalho | |
| Fixação de PCB | Padrão, especialização |
| Carregamento/descarregamento de PCB | Manual |
| Tamanho máximo do PCB | 320*320 mm |
| Espessura do PCB (máximo) | 5 mm |
| Instalação | |
| Instalações de rigidez | Utilize a fixação do cliente |
| Fixação de fixação | Máquinas |
| Motor de fusão | |
| Potência | 400 W |
| Espinha | 50000 rpm/min |
| Proteger | Auto-refrigeração por vento |
| Mudança de cortador | Especialização |
| Capacidade de roteamento | |
| Velocidade de corte (max.) | 80 mm/s |
| Velocidade de condução ((max.) | 2500 mm/s |
| Precisão de corte | 0.01 mm |
| Sistema de vácuo | |
| Potência de vácuo | 3.5KW AC 380V |
| Vazio | Plumb |
| Serviços públicos | |
| Potência | 2.0KW AC380V |
| Fornecimento de ar | 4 a 6 kg/cm2 |
| Programação | |
| Edição do programa | Em linha |
| Edição de função | Linha, arco, círculo, curva U. |
| Armazenamento de programas | HDD |
| Sistema de visão | CCD de cor SONE |
| moedor de moagem | Automação |
| Configuração de vácuo | Automação |
| Monitores da operação | |
| Indicador | Indicador Estado da máquina |
| Verificação de ferramentas | Vida útil da ferramenta de detecção automática, utilização de testes de tempo |
| Proteção do motor | Função de protecção contra sobreaquecimento, sobrecarga e baixa tensão |
| Verificação de sobrecarga do motor | Ter sobrecarga, a linha é normal, função de proteção de baixa tensão |
| Tempo útil da ferramenta | Vida útil da ferramenta de detecção automática, |
| Estatística de dados | Modelo de quadro separado, contagem separada, métodos de contagem diversos |
| Registro de erros | Software registra automaticamente todos os alarmes memória das máquinas |
| III. Precisão | |
| Precisão do eixo | 0.001 mm |
| Precisão de corte | 0.1 mm |
| IV. Segurança | |
| Proteção da área de trabalho | Com proteção de quatro selos |
| Sensor de porta | Sensor de micro-interrupção da porta de segurança dianteira e traseira (opcional) |
| Botão de parada de urgência |

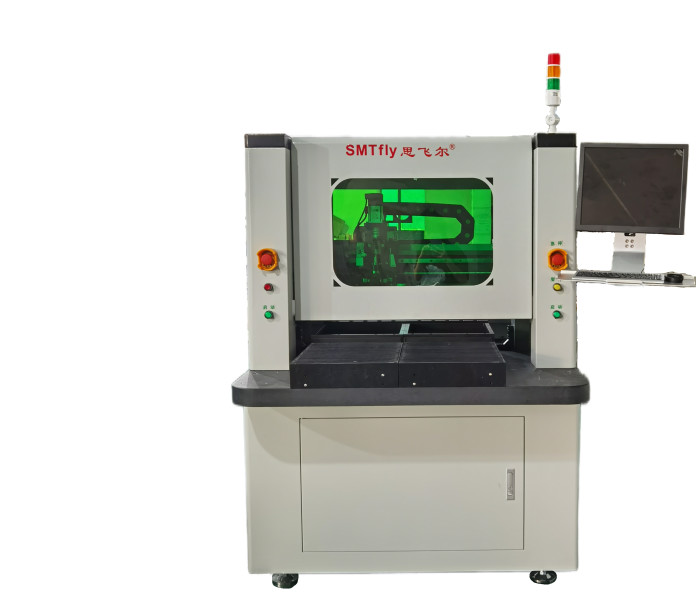

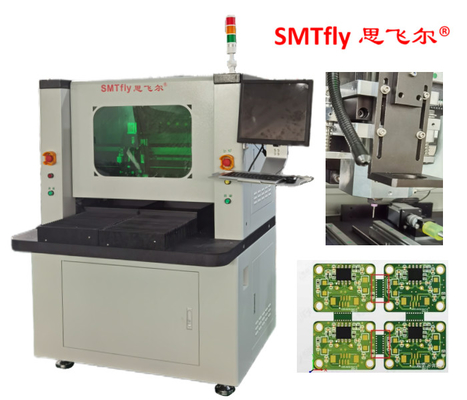

3Fotos:
5Características:
1.X10 zoom-in imagem torna a programação mais fácil e aumentar a precisão do ajuste de ponto.
2Duas mesas deslizantes permitem o movimento de entrada e saída simultâneos para reduzir o tempo de fixação para uma melhor produtividade.
3.AUTO MARK sistema de deslocamento. Imagem CCD poderia verificar e simular o caminho ou roteamento para reduzir erros desnecessários antes do corte.
4. Tem roteamento bit tempo de vida de verificação e sistema de alarme para lembrar o operador para mudar bits de roteamento quando ele terminar 120M corte.corte do meio 2 mm o segundo ponto de fresagem, os últimos 2mm cortar o terceiro ponto de fresagem para aumentar o seu tempo de vida.
5A imagem CCD pode verificar e simular o caminho ou o roteamento para reduzir erros desnecessários antes do corte.
