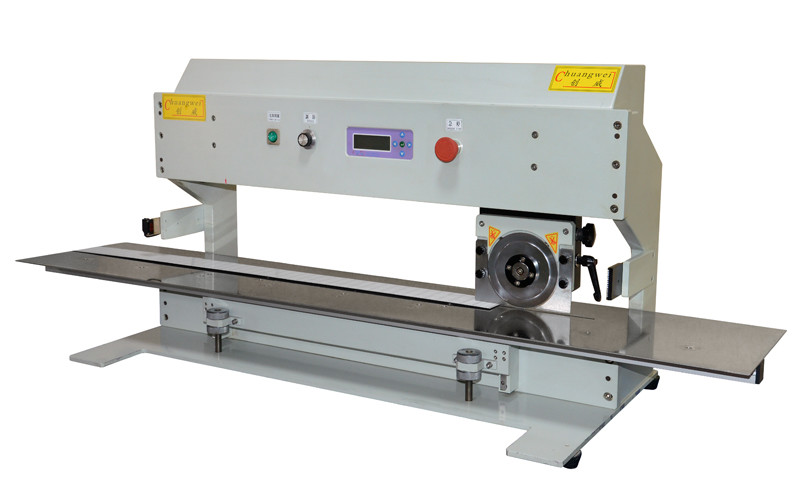

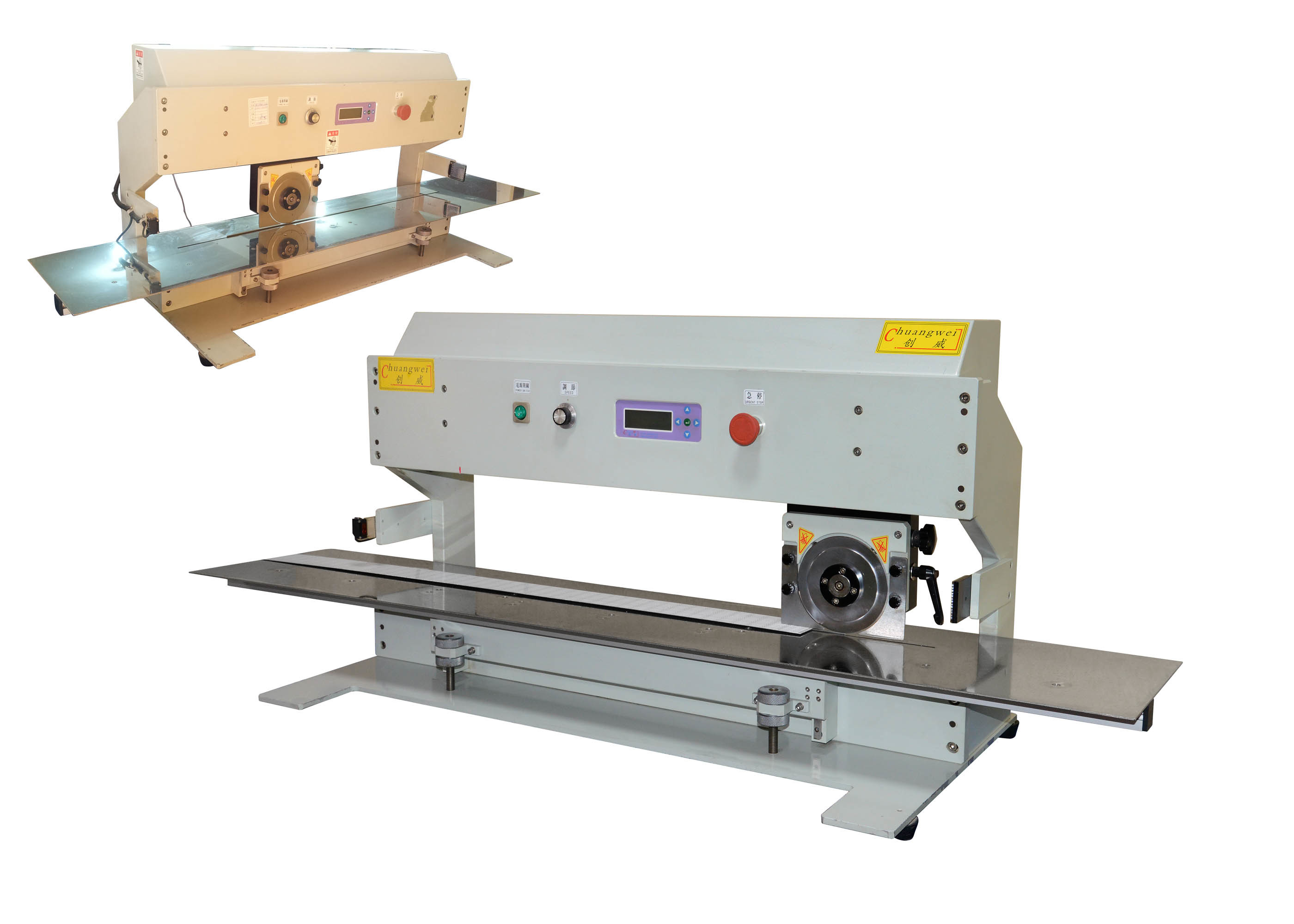

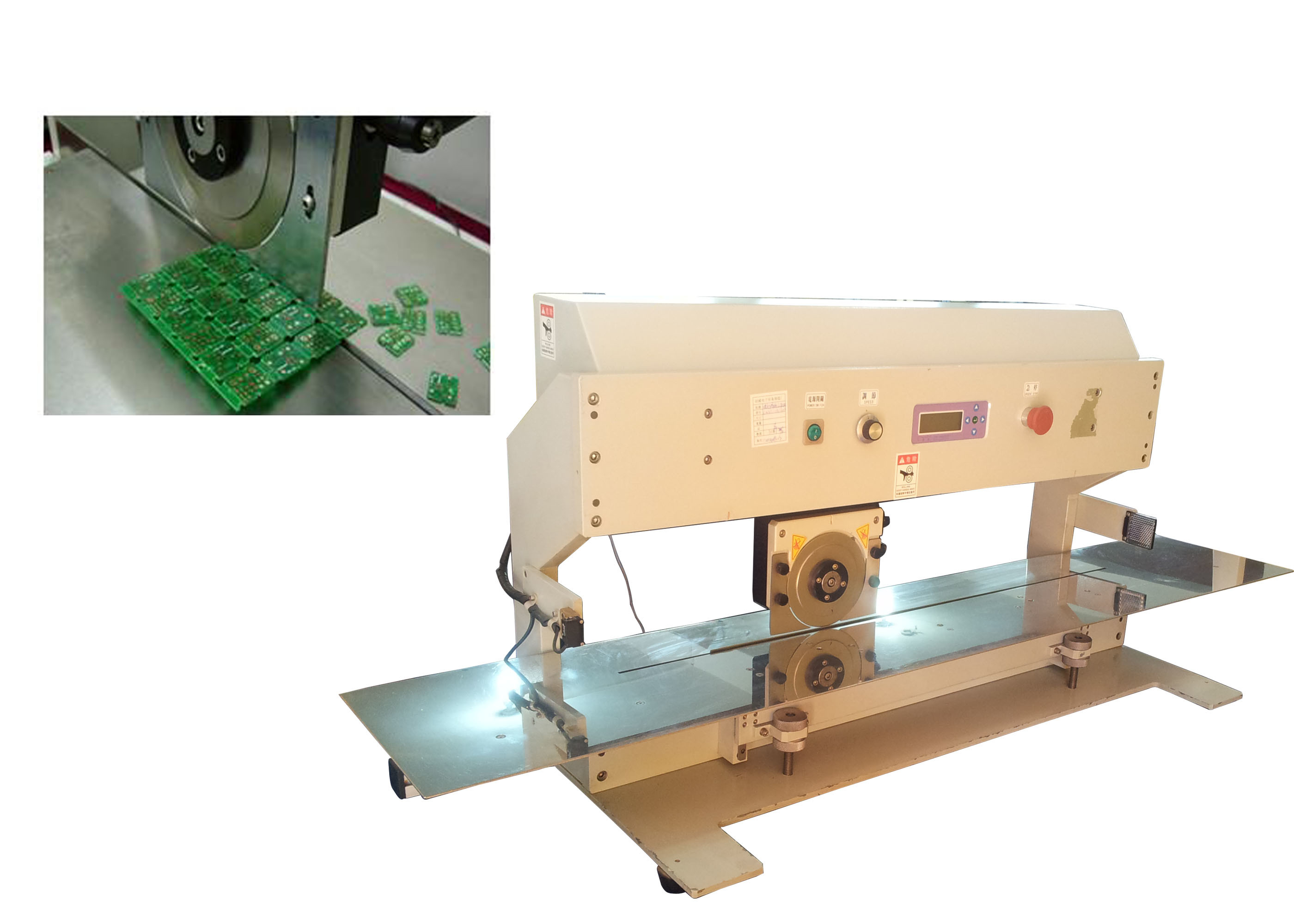

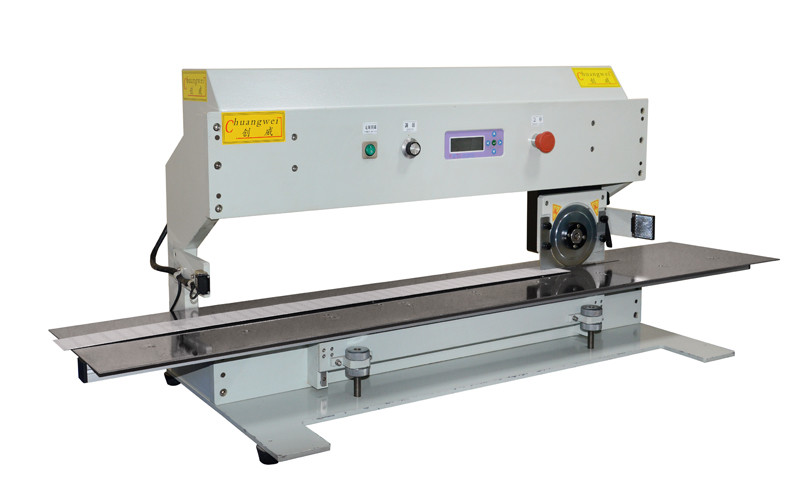

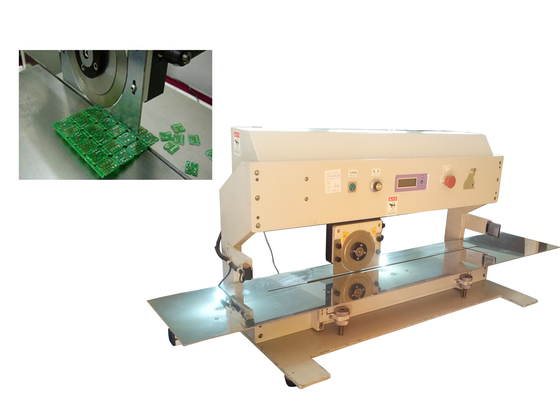

Máquina automática de separação de PCB de corte em V, CWV-1A
Os fabricantes de máquinas de singulação de PCB mais profissionais da China.
Máquina de singulação de PCB V-CUT:
1.Movimento automático da lâmina do tipo de singulação e singulação de PCBs pequenos e grandes de forma rápida e económica
2.Para vários tipos de PCB de substrato com sulco em V pré-marcado
3.Utilização segura, fácil utilização e fácil manutenção
4Baixa tensão de dobra, sem vibrações.
PCB V-CUTMáquina de singulaçãoEspecificações:
| Modelo | CWV-1A |
| Comprimento máximo de singulação do PCB | 460 ou 600 mm ((a pedido personalizado) |
| Espessura da singulação do PCB | 00,6-3,5 mm |
| Taxa de alimentação de singulação de PCB | 100,200,300,500 mm/sec |
| Movimento da lâmina | lâmina circular superior que se move automaticamente |
| Modo de funcionamento da potência motriz da lâmina | motorizados |
| Fornecimento de energia | 110/220v |
| Tamanho da máquina de singulação de PCB | 770*510*450 mm |
| Peso da máquina de singulação de PCB | 55 kg |
Características da máquina de singulação de PCB V-CUT:
1A estrutura firme da máquina deve ser concebida de modo a evitar que o circuito electrónico, o ponto de solda e a área de ligação da solda do PCB sejam danificados por uma força inadequada.
2Reduz efetivamente a tensão e impede que o ponto de soldadura do PCB se singule.
3A velocidade de singulação do PCB pode ser ajustada pelo botão rotativo.
4.PCB singulação acidente vascular cerebralPode ser liberado e o valor de definição pode ser exibido em LCD.
5A distância entre as lâminas circulares e lineares é ajustada para se adequar a diferentes profundidades de ranhuras em V e compensa o desgaste da lâmina.
6.Cinta transportadora de PCB opcional para remover a singulação de PCB acabado.
[Singulamento de PCBCapacidade]
Número máximoSingularidade de PCBComprimento ((mm):460 ou 600
Número máximoSingularidade de PCBEspessura ((mm):3.5
A: PC Board SingulatingEspessura ((mm):0.6~3.5
B:Tamanho mínimo do V-CUT ((mm):0.25
C:PC Board V-CUT Espessura do filíster ((mm):0.3~0.8
*** Vídeo de singulação de PCB, ver abaixo endereço: (CWV-1A) ***
http://www.youtube.com/watch?v=kgQcXtUbpbw [CWV-1A460]
http://www.youtube.com/watch?v=PMTN8RPocfA&feature=youtu.be [CWV-1A600]
http://v.youku.com/v_show/id_XNjA0NTMyMjA0.html
http://v.youku.com/v_show/id_XNjA0NTI2OTI0.html
* Máquina de separação de PCB de Chuangwei *
***Desde 2004 ChuangWei começou a desenvolver,fabricar,vender,serviço para máquina de singulação PCB, até agora, nós produzimos diferentes tipos de máquina de singulação PCB tipo paraManual, motorizado, pneumático, punção de moldes e matrizes, roteador de corte de moagem, etc.
*** Pode depender da situação da sua empresa e escolher a mais adequada.
***Também podemos fabricar a base da máquina de singulação de PCB que você realmente precisa.
*** Máquina de singulação de PCB aplica-se principalmente para singulação de várias formas, comprimentos e espessuras de placas de circuito impresso (PCB), que incluemPCB rígidos,PCB flexíveis ((FPC) e PCB rígidos-flexíveis, etc. Por exemplo, produtos eletrónicos e digitais FR4 PCB,FR6 PCB,PCB de alumínio,PCB de cobre,LED strips,LED tubes PCB,PCB de energia solar e outros FPC, etc..
*** Qualquer interesse por favor entre em contacto connosco livremente.
* Máquina de separação de PCB de Chuangwei *
Se você estiver interessado em qualquer um dos nossos produtos, sinta-se à vontade para entrar em contato conosco.
Estamos ansiosos para ouvir de si.
*** Vídeo da máquina de singulação de PCB, ver abaixo endereço: (CWV-1A) ***
http://www.youtube.com/watch?v=kgQcXtUbpbw [CWV-1A460]
http://www.youtube.com/watch?v=PMTN8RPocfA&feature=youtu.be [CWV-1A600]
http://v.youku.com/v_show/id_XNjA0NTMyMjA0.html
http://v.youku.com/v_show/id_XNjA0NTI2OTI0.html
*** Qualquer interesse por favor entre em contacto connosco livremente.
* Máquina de Singulamento de PCB de Chuangwei *
Tipo de isolamento de PCB Chuangwei:
Singulamento manual de PCB
Singulamento de PCB motorizado
Singulamento de PCB com accionamento pneumático
Singulamento de PCB de perfuramento de moldes e matrizes
Reprodução de circuito impresso de circuito impresso
