Depaneling sem estresse com cabeça UV do laser 18W sem custo de utilização de ferramentas
Laser Singulation:

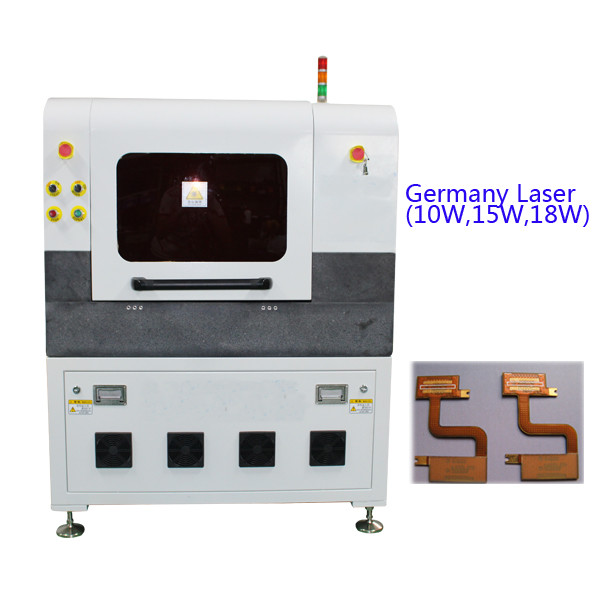

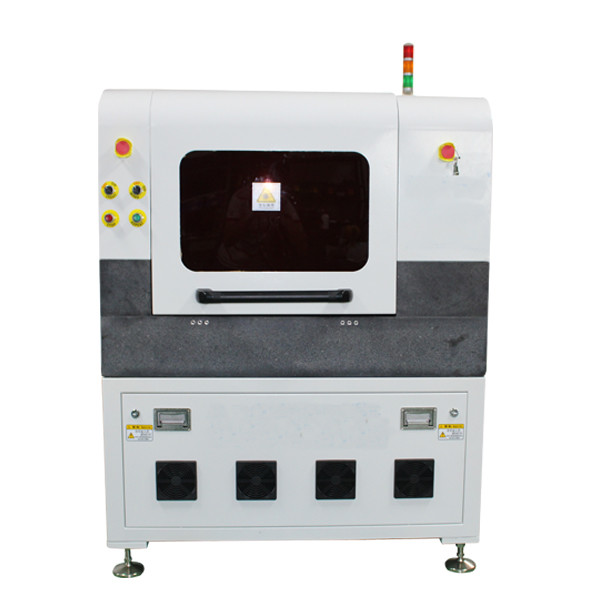

A máquina do laser Singulation de SMTfly-5L combina tecnologias inovativas para fornecer a flexibilidade de um router mordido tradicional a velocidade de uma imprensa em uma completamente sem estresse, solução de dependência poeira-reduzida do singulation do laser.
Depaneling sem estresse:
Utilizar um laser para o processo depaneling significa que cortando está conseguido sem fazer o contato com o PWB. Cortar sem meios do contato lá não é nenhum esforço ao PWB ou aos componentes delicados nesse PWB.
Nenhum esforço ao PWB ou aos componentes assegura-se de que haja não umas falhas devido às quebras de esforço tendo por resultado a qualidade e o desempenho aumentados dos produtos finais.
O conjunto estacionário do laser garante um corte que seja consistentemente exato. O ponto de foco do feixe não se moverá e a precisão do laser nunca degrada com desgaste da máquina e do motor.
O roteamento do laser fornece a redução significativa da poeira sobre o corte tradicional um bocado do router ou uma serra.
A redução significativa da poeira significa que não há nenhuma etapa secundária do processo exigida para remover a poeira deixada pelo processo depaneling.
Nenhuma poeira não significa nenhum material estrangeiro no PWB ou no produto acabado que podem causar falhas ou contaminação.
A em-alimentação dupla da canela fornece a velocidade, a flexibilidade e a precisão. Fornece a capacidade para correr muito rapidamente um PWB ou a flexibilidade correr simultaneamente dois programas diferentes. O tempo de ciclo é menos de 2 segundos para o processo da canela do PWB. Consecutivamente tempo da comutação de dois dos produtos reudces simultaneamente a zero.
Cada movimento da máquina é extremamente rápido e exato devido a todos os machados usando a tecnologia do motor linear da elevada precisão.
Especificação:
| Laser | Q-Comutar diodo-bombeou todo o laser UV de circuito integrado |
| Comprimento de onda do laser | 355nm |
| Poder do laser | 10W/12W/15W/18W@30KHz |
| Posicionando a precisão do Worktable do motor linear | ±2μm |
| Precisão da repetição do Worktable do motor linear | ±1μm |
| Campo de trabalho eficaz | 400mmX300mm (customizável) |
| Velocidade de exploração do laser | 2500mm/s (máximo) |
| Campo de trabalho do galvanômetro por um processo | 40mmх40mm |
