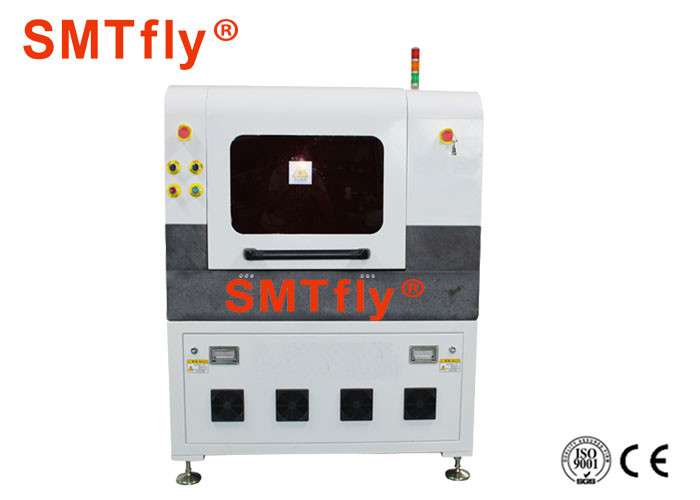

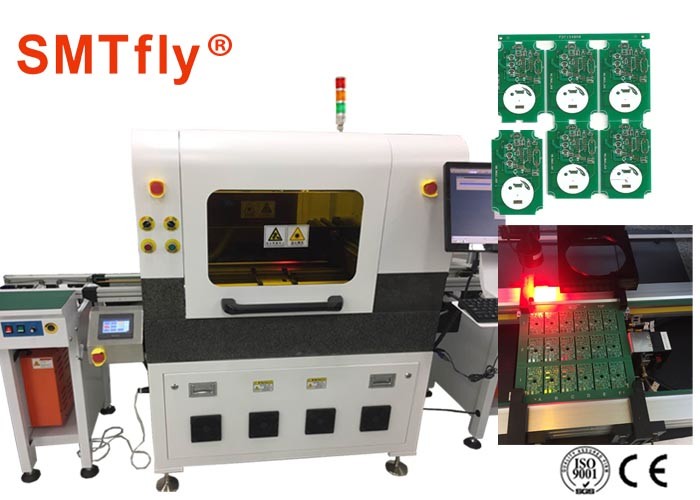

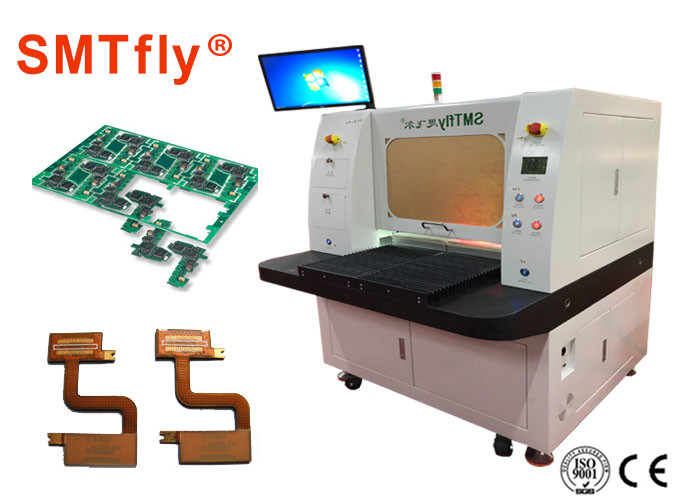

separador UV do PWB do laser 17W para o corte da precisão de contornos complexos

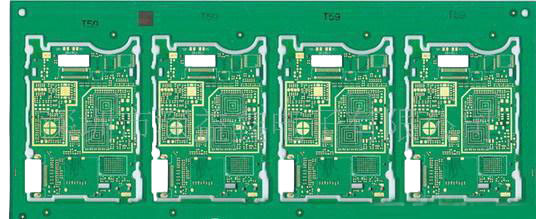

As máquinas depaneling e os sistemas do laser do PWB (singulation) têm ganhado a popularidade sobre anos recentes. Depanaling/singulation mecânico é feito com o roteamento, cortando, e cortando viu métodos. Contudo, como as placas obtêm menores, mais finas, flexíveis, e mais sofisticadas, aqueles métodos produzem o esforço mecânico ainda mais exagerado às peças. As grandes placas com carcaças pesadas absorvem estes esforços melhores, quando estes métodos se usaram no nunca-encolhimento e as placas complexas podem conduzir à ruptura. Isto traz uma mais baixa taxa de transferência, junto com os custos adicionados da remoção do trabalho feito com ferramentas e de desperdício associada com os métodos mecânicos.

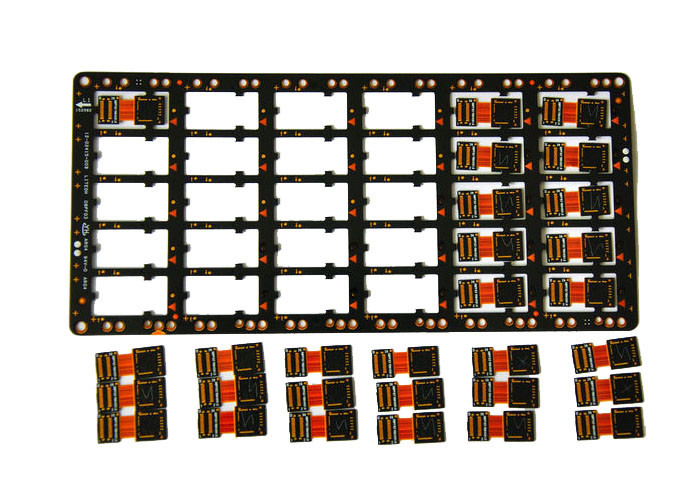

Cada vez mais, os circuitos flexíveis são encontrados na indústria do PWB, e igualmente apresentam desafios aos métodos velhos. Os sistemas delicados residem nestas placas e os métodos não-laser esforçam-se para cortá-las sem danificar os circuitos sensíveis. Um método depaneling do não-contato é exigido e os lasers fornecem uma maneira altamente precisa de singulation sem nenhum risco de prejudicá-los, apesar da carcaça.
Especificação
| Classe do laser | 1 |
| Área de trabalho máxima (X x Y x Z) | 300 milímetros x 300 milímetros x 11 milímetros |
| Área máxima do reconhecimento (X x Y) | 300 milímetros x 300 milímetros |
| Tamanho material máximo (X x Y) | 350 milímetros x 350 milímetros |
| Formatos de entrada de dados | Gerber, X-Gerber, DXF, HPGL, |
| Velocidade de estruturação do máximo | Depende da aplicação |
| Posicionando a precisão | μm do ± 25 (1 mil.) |
| Diâmetro do raio laser focalizado | μm 20 (0,8 mil.) |
| Comprimento de onda do laser | 355 nanômetro |
| Dimensões do sistema (W x H x D) | 1000mm*940mm *1520 milímetro |
| Peso | ~ 450 quilogramas (990 libras) |
| Condições operacionais | |
| Fonte de alimentação | 230 VAC, 50-60 hertz, 3 kVA |
| Refrigerar | Refrigerado a ar (refrigerar interno do água-ar) |
| Temperatura ambiental | 22 ± 25 do °C do ± 2 do °C @ μm/22 μm do ± do °C do ± 6 do °C @ 50 (71,6 °F do ± 3,6 do °F @ 1 °F 10,8 do ± de mil./71,6 °F @ 2 mil.) |
| Umidade | < 60=""> |
| Acessórios exigidos | Unidade da exaustão |
Porque nós
1. coordenadores disponíveis para prestar serviços de manutenção à maquinaria ultramarina.
Os coordenadores estão disponíveis para ser enviado aos países do freign para fazer o treinamento da maquinaria e para oferecer o suporte laboral.
2. Uma garantia do ano para as máquinas exceto acessórios.
A construção robusta do quadro e as lâminas de aço japonesas obtiveram bom avaliam e reconhecido perto e clientes ultramarinos. Nós oferecemos as peças para a substituição sob a garantia gratuitamente, clientes precisamos somente de carregar o frete.
serviço ao cliente 3.Effective.
Todos nós são junto mais fortes e mais sábios do que qualquer de nós individualmente. Para suceder, nós devemos supor a responsabilidade, cooperar com os associados e withdepartments companheiros, eficazmente comminicate um com o outro, enthusiam adotivo e participar na tomada de decisão. Para ser alcançável seay por clientes e fornecer respostas alertas para resolver seus problemas e para criar o valor para clientes
4. a técnica madura & o precursor a processar fazem a maquinaria de alta qualidade.
Como o manufactory o maior no Sul da China, nós temos 12 anos de experiência em máquinas do separador do PWB e em máquinas de solda. máquina do router do PWB
Nossa equipe do R&D continuamente para promover as máquinas existentes para encontrar a tendência de desenvolvimento do mercado
Aprovação do CE
